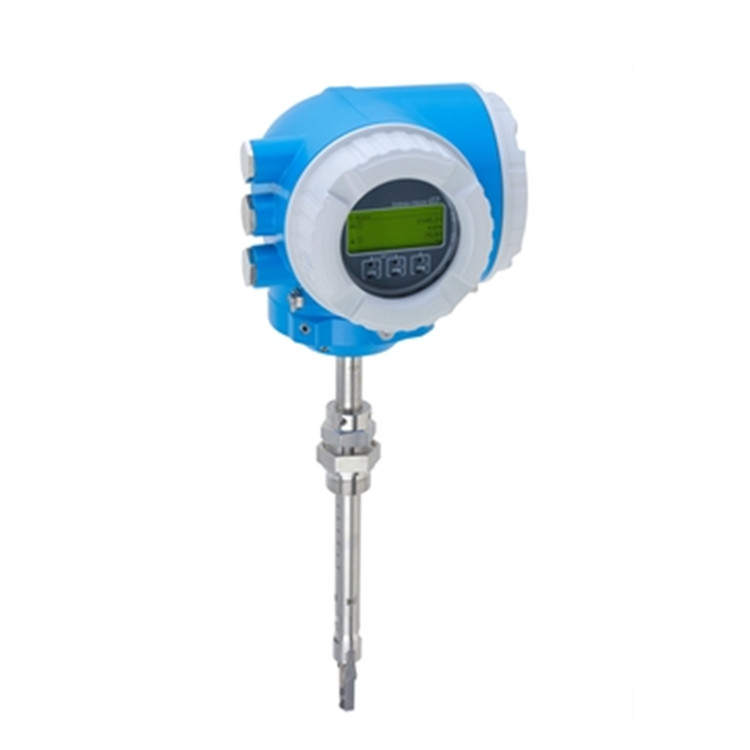

E+H 热式质量流量计 Proline t-mass I 300
性能特点
- 基于 21 种标准气体或其自由定义的混合气体的灵活便捷编程
- 高水平的过程控制——高的测量精度和重复性
- 可靠的监控——检测过程扰动和逆流
- 灵活的安装——适用于大尺寸范围的圆形管道或矩形风道
- 访问过程和诊断信息——众多可自由组合的 I/O 和现场总线
- 简化复杂性和多样性——可自由配置的 I/O 功能
- 集成验证——心跳技术
技术参数
|
产地 |
瑞士 |
|
测量原理 |
热式 |
|
公称直径范围 |
DN 80 至 1500 (3 至 60 英寸) |
|
接触介质的材料 |
|
|
插入管材料 |
1.4404 不锈钢 (316/316L) |
|
过程连接、过程接头 |
1.4404 不锈钢 (316/316L) |
|
传感元件 |
单向，1.4404 不锈钢 (316/316L) |
|
|
C22 合金，2.4602 (UNS N06022)； |
|
双向 |
1.4404 不锈钢 (316/316L) |
|
反向流量检测 |
1.4404 不锈钢 (316/316L) |
|
夹紧环 |
PEEK |
|
|
PVDF |
|
|
1.4404 (316/316L) |
|
扁平环密封件 |
EPDM |
|
|
FKM |
|
测量变量 |
质量流量、温度、标准体积流量、体积流量、自由空气输送量、速度、热流、能量流、密度 |
|
测量误差 |
气体1.0% o.r.（10% 至 100% o.f.s.），0.1% o.f.s.（1% 至 10% o.f.s.） |
|
测量范围 |
20 至 733501 kg/h（44 至 1669340 lb/h） |
|
过程压力 |
max.-0.5 至 20 bar_g（-7.25 至 290 psi_g） |
|
介质温度范围 |
-40 °C 至 +180 °C（-40 °F 至 +356 °F） |
|
环境温度范围 |
-40 至 60 °C（-40 至 140 °F） |
|
可选 |
|
|
变送器 |
-50 至 60°C (-50 至 140°F) |
|
传感器 |
-60 至 60°C (-60 至 140°F) |
|
变送器外壳材质 |
铝，AlSi10Mg，涂层 |
|
|
聚碳酸酯 |
|
防护等级 |
IP66/67，4X 型外壳 |
|
显示/操作 |
4 行背光触摸显示屏（外部操作） |
|
|
可通过本地显示屏和操作工具进行配置 |
|
|
支持远程显示 |
|
输出 |
|
|
3 个输出 |
4-20 mA HART（有源/无源） |
|
|
4-20 mA（有源/无源） |
|
|
脉冲/频率/开关输出（有源/无源） |
|
|
继电器输出 |
|
输入 |
状态输入 |
|
|
4-20 mA 输入 |
|
数字通信 |
HART，Modbus RS485 |
|
电源 |
DC 24V |
|
|
AC 100 至 240V |
产品应用
该测量原理的特点是工作流量范围广，可直接测量质量流量。
适用于圆形管道或矩形管道中公用气体、工艺气体及混合气体的测量。
