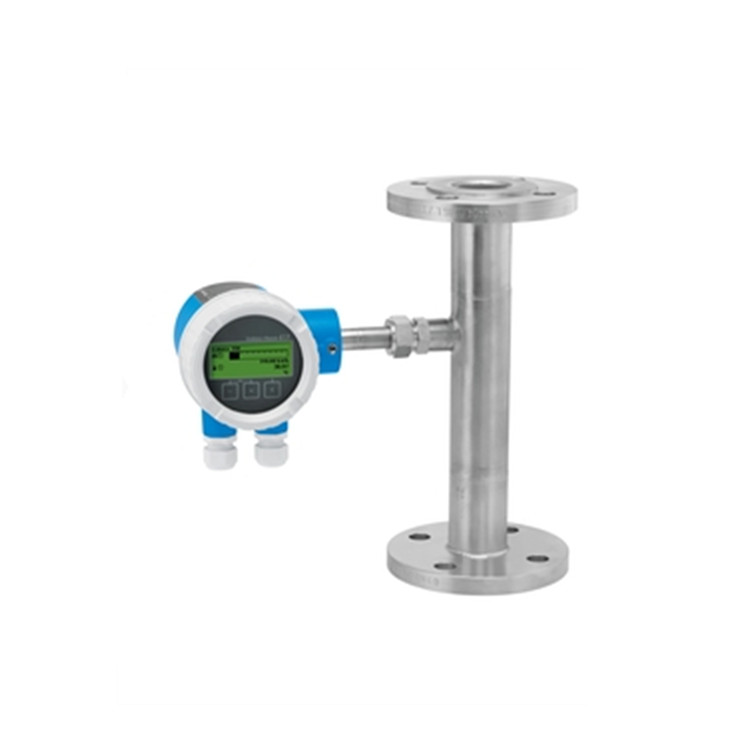

E+H 流量计 Proline t-mass A 150
性能特点
- 适用于小尺寸管路中的空气、氮气、二氧化碳和氩气
- 过程监控——即使在低压和低流速下也能轻松测量
- 经济有效率的测量——安装简便、压力损失小且无需维护
- 可靠的流量趋势分析——多变量测量
- 快速有效率的调试——引导式操作菜单
- 高设备可用性——自诊断和故障监控
- 自动恢复数据以方便维护
可选功能与配件
电子式 t-mass A/B 150——订货号：XPD0006-
SD02 显示模块套件，带按钮——订货号：71109658
SD02 显示模块，带按钮——订货号：XPD0024-
10 个 8 针接线端子套件，适用于 t-mass 150——订货号：71158893
铝制盖套件，带视镜和垫圈——订货号：71158894
铝制盲盖套件，带垫圈——订货号：71158895
10 个 M20x1.5 灰色电缆接头套件——订货号：50103658
10 件套 M20x1.5 Ex 电缆接头——订货号：50098036
10 件套 M20x1.5/G 1/2" 外螺纹接头（PVC 插头）——订货号：50098041
10 件套 M20x1.5/G 1/2" 外螺纹接头（黄铜插头）——订货号：71115505
10 件套M20x1.5/NPT 1/2"（PVC插头）——订货号：50098042
套件 10 延长 M20x1.5/NPT1/2"（黄铜插头）——订货号：71115509
套件 插座，M20x1.5/M12x1，NBR——订货号：71240315
套件 插头，M20x1.5/M12x1，NBR——订货号：71240316
套件 壳体垫片，t-mass 150——订货号：71158896
套件 壳体零件， t-mass 150——订货号：71158897
19孔板式流量调节器——订货号：DK6ST-
备用RFID标签——订货号：XPRFID-
备用IEC标签——订货号：XPSPEC-
t-mass 150防风雨罩套件——订货号：71240320
技术参数
|
产地 |
瑞士 |
|
测量原理 |
热式 |
|
公称直径范围 |
DN 15 至 50 (½ 至 2") |
|
接触介质的材料 |
|
|
传感器 |
1.4404 (316L) |
|
插入管 |
1.4404 (316L) |
|
测量管 |
1.4404 (316L)；1.4435 (316L) |
|
连接件 |
1.4404 (F316/F316L)；1.4404 (316L)；1.4435 (316L) |
|
测量变量 |
质量流量、温度、校正体积流量、FAD 体积流量 |
|
测量误差max. |
3% OR、4% OR、5% OFS |
|
|
（取决于所选的“校准流量”订购选项） |
|
测量范围 |
0.5 至 910 kg/h （1.1 至 2002 磅/小时） |
|
|
0.5 至 1365 千克/小时（1.1 至 3003 磅/小时） |
|
|
（适用于空气，取决于所选的“校准流量”订购选项） |
|
过程压力max |
PN 40，300 级 |
|
介质温度范围 |
-40 至 +100 °C（-40 至 +212 °F） |
|
环境温度范围 |
-40 至 +60 °C（-40 至 +140 °F） |
|
变送器外壳材料 |
AlSi10Mg，涂层 |
|
防护等级 |
IP66/67，4X 型外壳 |
|
显示/操作 |
4 行显示屏，带按钮 |
|
|
可通过本地显示屏和操作工具进行配置 |
|
输出 |
4-20 mA HART（主动） |
|
|
脉冲/频率/开关输出（被动） |
|
输入 |
状态输入 |
|
数字通信 |
HART |
|
电源电源 |
直流 18 至 30 伏 |
产品应用
该测量原理的特点是工作流量范围广，可直接测量质量流量。
适用于小口径管路中空气、氮气、二氧化碳和氩气的测量。
