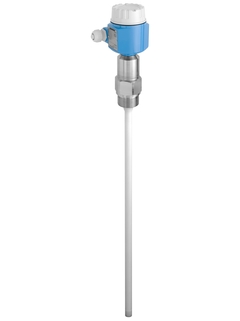

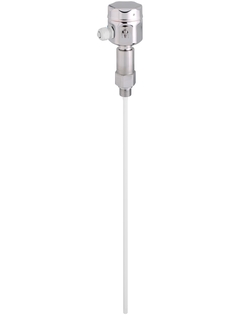

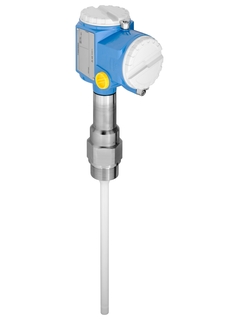

Liquicap FMI51
用于液体的连续液位和界面测量
液位测量
Liquicap FMI51
用于液体的连续液位和界面测量
电容式限位开关 FMI51
应用领域
- Liquicap FMI51是全绝缘杆式探头，能够在多种液体中进行液位监测，在易形成黏附的介质和极高温度下也能有效测量。测量不受介电常数(dc)的影响。与Fieldgate FXA320 (通过Internet技术远程查询测量值)配套使用，Liquicap是库存管理解决方案的理想选择。
- 仪表不受介电常数(dc)的影响，液体的电导率为100 μS/cm，且允许测量多种液体，无需重新标定。
- 过程连接：法兰和螺纹
- 过程压力：-1...+100 bar (+1.450 psi)
- 测量范围：0.1...4.0 m (0.3...13 ft)
- 温度：-80...+200°C (-112...+392°F)
- 国际防爆保护认证，溢出保护WHG，SIL，卫生型认证，船级认证
优势
- 符合 IEC 61508标准，可以在功能安全等级为SIL2的安全系统中使用
- 具有多项证书和通过多种认证，使用可靠，应用广泛
- 无需标定(工厂预设置)。测量电导率为100 μS/cm及更高值的介质时，无需标定
- 过程接液部件采用耐腐蚀的FDA认证材料
- 通过纯文本显示进行菜单引导式现场设置(可选)
- 两级过电压保护
- 连续液位测量
测量原理 电容物位仪 特点/应用 全绝缘杆式探头，适用标准和严苛工况（温度、过程、黏附） 界面测量 液体/液体界面，含乳液层 特点 屏蔽段长度
工厂标定
响应时间短电源/通信 12...36 DC HART
PFM
测量精度 重复性为0.1% 导电性液体测量的线性误差 <0.25% 环境温度 -50...+70°C
-58...+158°F
过程温度 -80...200°C
-112...392°F
过程压力（绝压）/最大过压限定值 真空...100 bar
(真空...1450 psi)
主要接液部件 绝缘材料：PTFE、PFA
316L过程连接 G1/2、G 3/4、G 1、G1 1/2 /NPT 1/2、NPT 3/4、NPT 1"、NPT1 1/2
最小法兰口径DN25.../ASME 1".../JIS...卫生型过程连接 Tri-Clamp ISO02852卡箍，无间隙
牛奶接头
齐平安装传感器长度 总长度： 6m (20ft)
屏蔽段长度：最大2m (7ft)
最大测量距离 0.1...4.0 m
(0.3...13 ft)通信 4...20mA HART
PFM证书和认证 ATEX、FM、CSA、IEC Ex、TIIS、INMETRO、NEPSI
安全认证 溢出保护WHG
SIL
设计认证 EN 10204-3.1
NACE MR0175
卫生型认证 3A、EHEDG
船级认证 GL/ ABS/ DNV
选项 分离型外壳
气密探头密封圈应用限制 与仓顶间隙过小
变化，非导电性介质，电导率< 100 μS/cm
注意压力和温度降低
