FMR10B雷达物位计简单操作介绍
液体和固体散料的物位测量
应用
• 液体和固体散料的连续非接触式物位测量
• 防护等级：IP66/68 / NEMA Type 4X/6P
• 最大测量范围：10 m (33 ft)
• 过程温度范围： –40 … 60 °C (–40 … 140 °F)
• 过程压力范围： –1 … 3 bar (–14 … 43 psi)
• 最高测量精度：±5 mm (0.2 in)
优势
• 通过 LED 指示灯快速检测状态
• 直观的用户界面，引导用户轻松完成仪表调试
• 采用 Bluetooth®蓝牙无线技术的雷达测量设备
• 简单、安全、加密无线远程访问，是狭小空间中安装的理想选择
• 通过免费的 iOS/Android app，使用 SmartBlue 调试、操作和维护仪表：节省时间、节约成本
• 明渠或测量堰中的累加流量测量
缩写列表
PN
标称压力
MWP
最大工作压力
最大工作压力标识在铭牌上。
ToF
行程时间
DTM
设备类型管理器
εr（Dk 值）
相对介电常数
调试软件
代指以下应用软件：
• FieldCare / DeviceCare，通过 HART 通信、IO-Link 通信和个人计算机操作
• SmartBlue app，在 Android 或 iOS 智能手机或平板电脑中操作
PLC
可编程逻辑控制器
图例说明
• 安装图示、防爆区域划分图和电气连接图均采用简化格式
• 外形尺寸示意图并非按比例绘制；图中标注尺寸精确到小数点后两位
• 除非另有说明，文档中的法兰密封面形式均为 EN 1092-1；ASME B16.5 RF。
功能与系统设计
测量原理
Micropilot 是基于调频连续波原理（FMCW）工作的“俯视式”测量系统。天线向介质方向发射频率
连续变化的电磁波。电磁波到达介质表面后发生反射，反射回波再次被天线接收。
☒ 1 FMCW 原理：发送和反射连续波R 测量参考点
D 参考点至介质表面的距离
调制电磁波的频率，在 f1 和 f2 两个频率之间形成锯齿波信号：

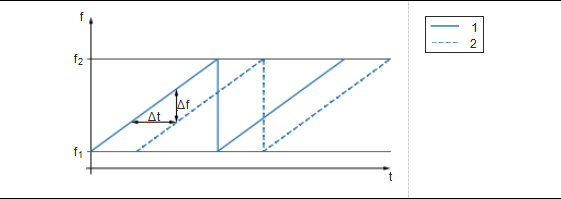

☒ 2 FMCW 原理：调频结果
1 发送信号
2 接收信号
因此在任意时间点发送信号和接收信号之间都存在频率差：
∆f = k ∆t
其中 Δt 为电磁波传播时间，k 为调频斜率。
Δt 与距离 D（参考点 R 至介质表面的距离）相关：
D = (c ∆t) / 2
其中， c 为波速。
因此，可以基于频率差测量值 Δf 计算得出距离 D。然后基于 D 确定物位或流量。
|
通信和数据处理 Bluetooth®蓝牙无线技术 |
可靠性 IT 安全
制造商只对按照《操作手册》安装和使用的产品提供质保。产品配备安全防护机制，用于防止意外改动。
操作员必须根据相关安全标准执行 IT 安全措施，为产品和相关数据传输提供额外的防护。
设备的 IT 安全
设备提供特定安全功能，帮助操作员采取保护措施。上述功能由用户自行设置，正确设置后能够实现更高操作安全性。更改用户角色的访问密码（通过 Bluetooth®蓝牙无线技术或 FieldCare、
DeviceCare、资产管理工具（例如 AMS、PDM）操作）。
通过 Bluetooth®蓝牙无线技术访问
通过 Bluetooth®蓝牙无线技术实现加密信号传输，传输方式已通过 Fraunhofer 研究所测试。
• 未安装 SmartBlue app 就不能通过 Bluetooth®无线技术查看设备。
• 设备和智能手机或平板电脑间只能存在一个点对点连接。
• 通过 SmartBlue 或数字通信调试软件关闭 Bluetooth®蓝牙接口。
输入
|
测量变量 |
测量变量为参考点至介质表面间的距离。基于输入的空标距离 E 计算液位。 |
|
|
波束射至罐底的位置即为量程起点。特别是在带球形底座或锥形出料口的罐体中，点，便无法测量。 |
物位低于此 |
最大测量范围
最大测量范围：10 m (33 ft)。
有效测量范围
有效测量范围取决于介质反射性、安装位置和任何可能的干扰回波。
理论上，天线末端可以作为量程终点。
取决于物料堆积位置（固体休止角），为了避免天线因侵蚀性或腐蚀性介质受损或出现沉积物粘附，应选择天线末端下方 10 mm (0.4 in)位置处作为量程终点。
|
工作频率 |
约 80 GHz 罐体内最多可以安装 8 台设备，设备之间互不影响。 |
|
发射功率 |
• 峰值功率：<1.5 mW • 平均输出功率：<70 µW
|
|
输出信号 |
• 4 20 mA • 提供三种不同的电流输出模式： • 4 20.5 mA • NAMUR NE 43：3 .8 … 20.5 mA（出厂设置） • 美标：3.9 … 20.5 mA |
|
电流输出型设备的报警信号 |
电流输出 报警信号符合 NAMUR NE 43 标准。 • 最大报警电流：可以在 21.5 … 23 mA 之间设置 • 最小报警电流：< 3.6 mA（出厂设置） 调试工具，通过数字通信 状态信号（符合 NAMUR NE 107 标准）：纯文本显示 |
|
负载 |
为保证足够的端子电压，不得超过最大负载阻抗 R L（包括连接线的电阻），具体取决于供电单元的供电电压 U。
|
|
供电电压 |
12 … 30 V DC（直流供电单元）
安装极性反接保护、高频干扰抑制及过电压保护回路。 |
|
必须保证电流不超过 500 mA，满足 IEC/EN 61010 标准规定的仪表安全要求。 |
|
|
无需采取特殊措施确保电势平衡。 |
|
|
非屏蔽电缆，线缆横截面积 0.5 mm2 • 抗 UV 紫外老化和环境老化，符合 ISO 4892-2 标准 • 阻燃，符合 IEC 60332-1-2 标准设备的电缆长度为 10 m (32 ft)。 |
|
|
设备符合 IEC 61326-1 产品标准（表 2：工业环境）的要求。根据连接类型（直流电、输入线路、输出线路）施加不同的测试电压（IEC EN 61326-1），执行浪涌抗扰度测试 （IEC 61000-4-5 Surge）：直流电线路和输入/输出线路的测试电压为线对地 1 000 V。 过电压保护等级 设备适用于过电压保护等级 II 的系统，符合 IEC 61010-1 标准。
|
|
|
• 符合 IEC 62828-2 标准 • 环境温度 TA = 恒定；适用温度范围：+21 … +33 °C (+70 … +91 °F) • 湿度 φ= 恒定；适用湿度范围：5 … 80 % RH ± 5 % • 环境压力 pU 恒定，适用压力范围：860 … 1 060 mbar (12.47 … 15.37 psi) • 供电电压：24 VDC ±3 VDC • 反射面：金属板，直径不小于 1 m (40 in) • 在信号波束内无强干扰反射 |
|
|
输出电流：< 1 µA 数字量：1 mm (0.04 in) |
最大测量误差 参考测量精度
测量精度
测量精度为非线性度、不可重复性和迟滞性的总和。
液体测量：
• 测量范围不超过 0.25 m (0.82 ft)时：最大±10 mm (±0.39 in)
• 测量范围超过 0.25 m (0.82 ft)时：±5 mm (±0.2 in)固料测量：
• 测量范围不超过 0.8 m (2.6 ft)时：最大±20 mm (±0.79 in)
• 测量范围超过 0.8 m (2.6 ft)时：±10 mm (±0.39 in)
不可重复性
测量精度中已考虑不可重复性。
≤ 1 mm (0.04 in)
实际操作条件与参考操作条件不一致时，安装条件引起的零点漂移最大可达
±4 mm (±0.16 in)。调试过程可输入校正值（偏置量 参数）消除可以消除额外产生的零点漂移。
|
环境温度的影响 |
实际环境温度与参考环境温度存在差异会导致输出变化。 遵照 DIN EN IEC 61298-3 / DIN EN IEC 60770-1 标准进行测量 数字量 平均 TC = ±2 mm (±0.08 in)/10 K 模拟量（电流输出） • 零点（4 mA）：平均 TC = 0.02 %/10 K • 满量程（20 mA）：平均 TC = 0.05 %/10 K |
|
IEC 61298-2 / IEC 60770-1 标准的阶跃响应时间定义：输入信号发生突变后，输出信号首次达到稳定值的 90 %所经历的时间。 可以设置响应时间。 阻尼功能关闭时，下列阶跃响应时间适用（符合 IEC 61298-2/IEC 60770-1 标准）： • 测量速度 ≤ 250 ms，工作电压 24 V 时 • 阶跃响应时间 < 1 s |
|
|
预热时间（符合 IEC 62828-4 标准）指通电后设备达到最大测量精度或性能所需的时间。预热时间：≤ 15 s |
安装

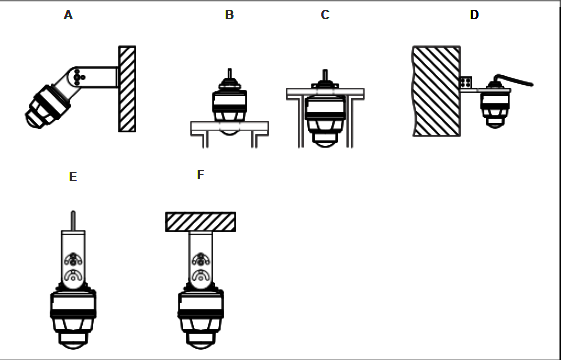

☒ 6 安装在墙壁或罐顶上
A 安装在墙壁上（可调）
B 在天线端过程连接处拧紧
C 在电缆入口过程连接处拧紧
D 通过电缆入口过程连接安装在墙壁上E 缆绳悬挂安装
F 安装在罐顶上
