德国E+H PH电极CPS11D-7AS2G

PH电极CPS11D-7AS2G应用

• 长期监测或稳定工况下的限值监控

• 化工行业（强酸/强碱应用）、塑料化工行业、纸浆和造纸行业

• 电厂（例如烟气净化）、石油和天然气

• 垃圾焚烧厂

• 给水和污水处理

• 锅炉给水和冷却水

• 井水和饮用水

• 所有工业和市政水处理厂

通过 ATEX、IECEx、FM、CSA、TIIS 和 NEPSI 防爆认证，可在防爆危险区中使 用。

优势

• 采用大面积抗污环状 PTFE 隔膜， PH电极CPS11D低维护工作量，坚固耐用

• 可耐受 17 bar (246.5 psi)过程绝压

• 玻璃材质可以耐受强碱腐蚀（BA 和 BT 型电极）

• 过程玻璃可用于含氢氟酸介质的测量（FA 型电极）

• 可用于低电导率介质的测量（AS 型电极）

•  自带 NTC 30K（Memosens）温度传感器，有效进行温度补偿

• 可选：抗毒性参比离子捕捉肼

Memosens 技术的其他优势

• ,最高过程安全性

• 数字式数据传输保证了数据安全

• 传感器中储存有传感器参数，操作简便

• 传感器记录负荷数据，通过 Memobase Plus CYZ71D 实现预维护

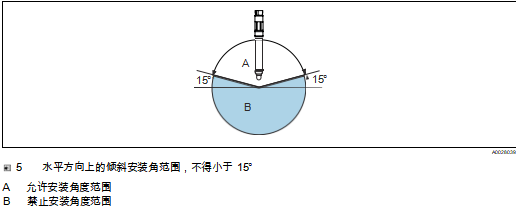

 安装方向

所有电极型号 （CPS71(D)-*BU/TU**除外）

禁止倒装！

水平安装角度不能小于 15°。

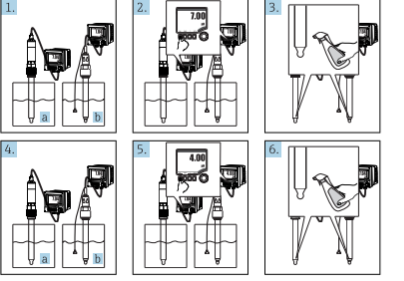

 将电极放置在指定标液中（例如 pH 7 或 220 mV）。

采用对称连接时（b），将等电势连接线（PML）放置在溶液中。采用非对称连接时，使用 无 PML 的电缆连接或安装热缩套管后直接截除 PML。

pH 或 ORP 电极（Memosens 数字式）无需连接 PML。

2.    在测量仪表上执行标定：

(a) 使用 PH电极CPS11D-7AS2G并进行手动温度补偿时，设定测量温度。

(b) 输入缓冲液的 pH 值或 mV 值。

(c) 启动标定。

(d) 稳定后的数值即可使用。

3.    使用蒸馏水冲洗电极。禁止干擦电极！

ORP 电极的标定已完成，仪表匹配电极。

4.    将 pH 电极放置在第二种缓冲液中（例如 pH 4）。

5.    在测量仪表上执行标定：

(a) 输入第二种缓冲液的 pH 值。

(b) 启动标定。

(c) 稳定后的数值即可使用。

仪表计算零点和斜率，并显示数值。  一旦调节值被接受，仪表立即调节至 pH 电极的新数

标定和测量

‣  进行标定和测量时拆除保护帽。

‣  长时间干燥存放的 pH/ORP 电极时在使用前必须首先在介质中至少放置 24 小时，   否则

会出现严重数值漂移。

‣  如果不使用保护帽存储电极，需要将电极放置在 KCl 溶液中（3 mol/l）或缓冲液中。

‣  电极的标定频率或检查频率取决于操作条件（污染、化学负载）。

‣ pH 电极需要进行两点标定。   使用 Endress+Hauser 的高品质缓冲液进行标定，例如 CPY20。

‣  ORP 电极需要进行单点标定。使用 220 或 468 mV 的缓冲液进行标定，例如

Endress+Hauser 的 CPY3。参照测量设备制造商的标定指南操作！无相关标定指南时参 照以下步骤操作。

‣  首次连接使用的模拟式 pH 或 ORP 电极必须进行标定。

首次连接使用的 pH 或 ORP 电极（Memosens 数字式）无需标定。仅当有严格测量精 度要求时，或使用储存时间超过三个月的电极时才需要进行标定。
