  启动CPM253-MR0005变送器

启动变送器之前，应事先了解变送器的操作方法。必须阅读“基本安全指南”和“操作方 式”章节。上电后，变送器首先进行自检；随后进入测量模式。

随后，参考“快速设置”章节执行变送器初始设置。即使发生系统断电，E+H变送器 CPM253-MR0005中储存的 用户自定义设置也能维持不变。

变送器带下列功能参数组(仅适用于带扩展软件包的变送器功能参数组按照功能描述标 记)：

设置模式

• SETUP 1 /设置 1 (功能参数组 A)

• SETUP 2 /设置 2 (功能参数组 B)

• CURRENT INPUT /电流输入(功能参数组 Z)

• CURRENT OUTPUT /电流输出(功能参数组 O)

• ALARM /报警(功能参数组 F)

• CHECK /检查(功能参数组 P)

• RELAY /继电器(功能参数组 R)

• SERVICE /服务(功能参数组 S)

• E+H SERVICE / E+H 服务 (功能参数组 E)

• INTERFACE /接口(功能参数组 I)

标定和偏置量模式

• CALIBRATION /标定(功能参数组 C)

• NUMERIC /数值(功能参数组 N)

• OFFSET /偏置量(功能参数组 V)

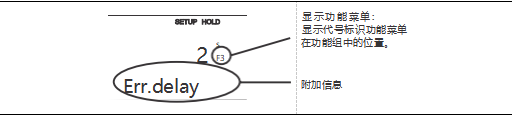

为了便于用户选择和搜索功能参数组和功能参数，每 个功能参数显示相应菜单号→   30。

菜单号结构请参考→   31。在第一列中使用字母标 识功能参数组(参考功能参数组名称)。各个功能参数 组中的功能参数均以行和列的升序显示。

工厂设置

变送器首次上电后，所有功能参数均为缺省设置。下表中列举了重要设置。

“系统设置”章节中详细介绍了各个功能参数组中的每个功能参数的缺省设置(缺省设置黑 体显示)。

 快速设置

上电后，必须首先设置变送器的基本功能参数，保证变送器能够正确测量。以下为基本 功能参数设置实例：

电流输入

使用电流输入功能参数组时，需要带电流输入的继电器板，基本型变送器未配备此继电 器板。使用电流输入功能组可以监控过程参数，用于进行前馈控制。因此，必须将外部 测量变量(例如：流量计)的电流输出连接至变送器的 4...20 mA 输入。具体分配如下：

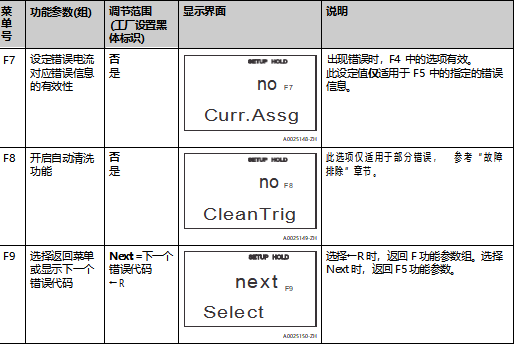

 报警

可以在报警功能参数组中设置不同的报警触点和设置输出触点。   E+H变送器 CPM253-MR0005每个错误均可设置为有效错误或无效错误(错误触点或错误电流)。 此外，可以进行电极玻璃破裂和泄露电流检查(P1、P2、P7)。

出现报警时，可以启动清洗功能(F8)。

斜体功能参数不适用于基本型变送器。

 检查

检查功能参数组仅适用于带扩展软件包的变送器。

在检查功能参数组中，可以选择不同的测量监控功能。

SCS 电极监测

电极检测功能用于监控 pH 电极和参比电极，确定测量结果是否正确，以及电极是否完 全损坏。

出现下列现象时，   SCS 定义为测量错误：

• 电极玻璃破裂

• pH 测量回路短路，例如：接线端子受潮或污染

• 参比电极污染或堵塞

• ISFET 电极出现泄流电流

具有下列三种监控方法：

• 监控 pH 电极是否具有高阻抗( 低于最小阻抗值时，约 500 kΩ). 锑电极和 ISFET 电极无此功能。

• 监控参比电极的阻抗值(超出报警阀值时，发出报警信号)。 此功能在对称连接的高阻抗测量时有效。

• 监控 ISFET 电极的泄露电流(ILEAK>200 nA 时，发出预报警 E168 信息；ILEAK>400 nA 时，发出故障报警信息 E008)。

报警阈值监控

可以使用此功能参数监控测量值的允许上限值和下限值，并触发报警。

Memosens 数字式 pH 电极的 SCS 工作电压

Memosens 数字式 pH 电极仅仅与电缆连接，并未锁定时，    由于结合部紧密，可能会导

致供电电压低于所需电压值，   从而导致错误的测量结果。

使用 SCS 工作电压，监控 Memosens 数字式 pH 电极的供电电压。

电压降超出安全限定值时，测量值自动失效，输出故障报警信息 E 127。

可以使用检查功能参数组监控测量值的允许上限值和下限值，并触发报警。 斜体功能参数不适用于基本型变送器。
