电导率变送器CLM253-CD0005怎么应用？
E+H电导率变送器CLM253-CD0005应用
• 超纯水
• 水处理
• 离子交换器和反渗透处理
• 冷却水脱盐处理 • 污水
优势
• 现场型或盘装型外壳
• 操作简便
– 简单的菜单结构
– 使用 CAL 键进行标定
• 手动触点控制和用户自定义报警设置
基本型变送器可以进行下列功能扩展：
• 2 个或 4 个触点，可用作：
– 限位触点(也可用于温度测量)
– P(ID)控制器
– 简单清洗过程或 Chemoclean 的定时器
• 扩展软件包：
– 可设置电流输出特征曲线
– 超纯水监控(符合 USP/EP 标准，适用于电导式传感器)
– 浓度测量
– 过程检查系统(PCS)：传感器信号在线检测
• HART 或 PROFIBUS-PA/-DP 通信
• 第二电流输出：温度、主要测量值、动作变量
• 电流输入，用于流量监控或前馈控制
功能与系统设计

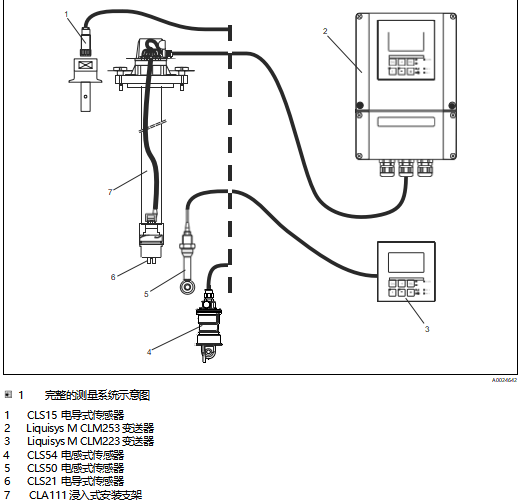

完整的测量系统包括：
• Liquisys M CLM223 或 CLM253 变送器
• 电极，带/不带内置温度传感器
• 测量电缆(可选)：CYK71 或 CPK9 (电导式测量)或 CLK5 (电感式测量)
可选：
• 浸入式安装支架，例如：CLA111
• 延长电缆、VBM 接线盒
• CYY101 防护罩，适用于现场型外壳
可靠性
|
可靠性 传感器在线检测(过程检测系统，PCS (扩展软件包)) 过程检测系统(PCS)检测测量信号是否处于停滞状态。在指定时间内测量信号未发生变化时(多个测 量值)，触发报警。 导致测量值停滞的主要原因如下： • 传感器被污染，或传感器未浸入在介质中 • 传感器故障 • 过程错误(例如：通过控制系统) 电流输出设置(扩展软件包) 输出量程较大，且仍需要确保指定量程范围内高分辨率输出时，可以通过表格进行电流输出设 置。可以使用双线性和平方根曲线。 第二电流输出 第二电流输出可以灵活设置为温度、CLM253-CD0005主要测量值(电导率、电阻率、浓度)或控制器动作变量。 电流输入 变送器的电流输入具有以下两种功能： • 主流量低于流量下限值时，关闭控制器流量监测功能 • 控制器前馈控制 两种功能可以同时使用。 |
|
完整性 温度补偿 提供下列温度补偿方式：线性补偿、NaCl 曲线补偿(符合 IEC 746 标准)、超纯水 NaCl (中性补偿) 或超纯水 HCl 补偿(酸性补偿，也适用于氨水)。 用户自定义参考温度，标准温度为 25 °C (77 °F)。 极化检测(扩展软件包) 传感器和介质分界层出现的极化效应会减小电导式电导率传感器的测量范围。 变送器基于智能信号评估方法检测极化效应。 安装系数的自适应校准(电感式传感器，扩展软件包) 电感式传感器必须安装在管道中，且应该与管壁保持最小安装间距时，测量值将发生变化。E+H电导率变送器CLM253-CD0005传感 器安装完成后，内置安装系数的自适应校准功能可以对此进行补偿。 |
安全性 过程安全
针对应用和操作人员需要不同的报警。因此，变送器可以针对每个错误设定独立的变送器故障信 号触点和错误电流。通过此方法可以抑制不需要的或非期望的报警信号。最多可以设置四个触点 开关，用作限位触点(同样适用于温度)、P(ID)控制器、或清洗功能。直接进行手动触点设置(通过 菜单设置实现)，可以快速查看限位值、控制触点和清洗触点。可以对偏差进行快速修正。
超纯水监控，符合 USP (美国药典)标准和 EP (欧洲药典)标准
超纯水监控符合 USP <645>标准和 EP 标准，测量未补偿的电导率和温度，并将其与表格中的参数 进行比对。变送器(带附加触点的电导式传感器)具有下列功能：
•“注射用水(WFI)”监控：符合 USP 和 EP 标准
•“高纯水(HPW)”监控：符合 EP 标准
•“纯水(PW)”监控：符合 EP 标准
用户自定义预报警值用于设置在一定时间内用户不期望的操作值。只有使用高精度的传感器进行 测量，例如：CLS16，才能完全符合 USP 标准或 EP 标准。
输入
|
测量值 |
电导率 电阻率 温度 |
|
|
测量范围 |
电导率(电导式) 电导率(电感式) 电阻 浓度 温度 |
0...600 mS/cm (未补偿) 0...2000 mS/cm (未补偿) 0...200 MΩcm 0...9999 (%、ppm、mg/l、TDS) -35...+250 °C (显示单位也可以是°F) |
|
电极常数 |
可设置电极常数 |
k = 0.0025...99.99 cm-1 |
|
测量频率 |
电导率、电阻率(电导式) 电导率(电感式) |
170 Hz...2 kHz 2 kHz |
|
可连接温度传感器 |
Pt 100、Pt 1000、NTC 30K |
|
|
数字量输入 |
电压 电流消耗 |
10...50 V Max. 10 mA |
|
电流输入 |
4...20 mA，电气隔离 负载：260 Ω,20 mA 时(电压降：
输出 |
5.2 V) |
输出信号 0/4...20 mA，电气隔离，有源信号
|
HART |
|
|
信号编码 |
频移键控(FSK) + 0.5 mA，通过电流输出信号 |
|
数据传输速度 |
1200 baud |
|
电气隔离 |
是 |
|
PROFIBUS PA |
|
|
信号编码 |
曼切斯特总线电力传输(MBP) |
|
数据传输速度 |
31.25 kBit/s，电压模式 |
|
电气隔离 |
是(IO 模块) |
|
PROFIBUS DP |
|
|
信号编码 |
RS485 |
|
数据传输速度 |
9.6 kBd、19.2 kBd、93.75 kBd、187.5 kBd、500 kBd、1.5 MBd |
|
电气隔离 |
是(IO 模块) |
|
报警信号 |
出现错误时的报警信号为 2.4 mA 或 22 mA |
||||||||||||||||||||
|
负载 |
Max. 500 Ω 性能参数
|
||||||||||||||||||||
环境条件
|
环境温度范围 |
-10...+55 °C (+10...+130 °F) |
|
|
储存温度 |
–25...+65 °C (-10...+150 °F) |
|
|
电磁兼容性(EMC) |
干扰发射和抗干扰能力符合 EN 61326-1:2006 和 EN 61326-2-3:2006 标准 |
|
|
防护等级 |
现场型变送器 盘装型变送器 |
IP 65 /整体符合 NEMA 4X 标准 IP 54 (前部)、IP 30 (外壳) |
|
电气安全 |
符合 EN/IEC 61010-1:2010 标准，在海平面之上 2000 m (6500 ft)安装时，过电压保护等级为 II |
|
|
CSA |
CSA 通用认证型变送器型号可以在室外使用。 |
|
|
相对湿度 |
10...95%，无冷凝 |
|
污染等级 产品适用于污染等级 2。
