E+H溶解氧探头COS61D-AAA1A3的测量原理

E+H溶解氧传感器COS61D-AAA1A3荧光法测量原理

传感器结构

氧敏感分子（记号体）集成在光学活性层（荧光层）中。

荧光层、光学隔离层和保护层依次叠加在载板上。保护层直接接液。 传感器光学部件位于载板下方，即荧光层下方。

测量过程（淬灭原理）

传感器插入至介质中时，介质和荧光层之间迅速建立氧分压平衡。

1.   传感器光学部件向荧光层发出绿色光脉冲信号。

2.   记号体发出红色光脉冲信号进行响应。

   响应信号的持续时间和强度与氧浓度和氧分压直接相关。E+H溶解氧传感器COS61D-AAA1A3 在无氧介质中响应信号持续时间长，信号强度强。

氧分子掩蔽记号体分子。因此响应信号持续时间变短，信号强度变弱。

测量结果

‣  传感器返回的信号与介质中的溶解氧浓度相关。

可以固定设置大气压力，或者通过其他传感器输入大气压力。传感器内部自动记录介质 温度。溶解氧计算过程中将考虑这两项参数。

传感器输出温度和氧分压测量值，以及原始测量值。原始测量值等于荧光衰减时间，在 空气中约为 20 μs，在无氧介质中约为 60 μs。

获取最优测量结果

1.   在标定过程中，在变送器中输入当前大气压力。

2.   如果无法在空气 100% rH 条件下执行测量：

输入当前湿度。

3.   测量高含盐量介质时：

输入盐度。

4.   测量单位为%Vol 或%SAT 时：

还需要在测量模式下输入当前工作压力。

  传感器设计

 1      传感器结构

1          传感器电缆                                                     5          螺纹连接

2          传感器杆                                                          6          检测器

3          O 型圈                                                               7           发射二极管

4          保护罩                                                             8          荧光帽

传感器包含以下功能部件：

• 传感器杆

• 带光学部件（发射器和检测器）的传感器头 • 荧光帽

• 保护罩

除了标准保护罩之外，COS61D-AAA1A3还可安装其他型号的保护罩以及清洗单元。清洗单元适用浸入式安装。

荧光帽

介质中的溶解氧扩散至荧光帽中。由于测量过程不耗氧，因此可以测量静止的介质。但 是，流量会提高测量系统的响应速度，确保提供比基于静态介质测量更具代表性的测量 值。

保护帽仅允许溶解的气体通过。其他液体中溶解的物质（例如离子）不会渗透通过覆 膜。因此，介质的电导率对测量信号无影响。

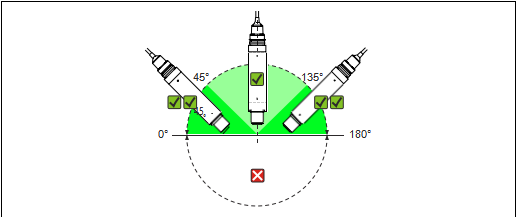

安装方向

传感器安装在安装支架、安装支座或合适过程连接中，必须保证倾斜安装角度在之间。 为了有效避免气泡聚集，推荐安装角度范围为 45°。如果倾斜安装角度在 45...135°之    间，氧敏感膜上的气泡可能会导致测量值偏高。

传感器可以水平安装在安装支架、安装支座或合适过程连接中。最佳安装角度为 45°。

不建议选择其他倾斜安装角度，也不建议倒装。原因如下：可能出现固体沉积，导致测 量值错误。

安装位置

1.  选择操作便捷的安装位置。

2.   确保立柱和安装支架已牢固安装，无振动。

3.  选择满足此类应用要求的典型溶解氧浓度适用安装位置。

连接传感器

电气连接

将传感器电缆直接连接至变送器基本模块的接线端子上
