恩德斯豪斯PH电极CPF81-LH11C2
E+H PH电极CPF81-LH11C2应用
• 浮选
• 沥滤液
• 中和反应
• 出水口监测
恩德斯豪斯PH电极优势
• 采用专利 KNO3 盐桥电解液，更好地防止电极中毒（例如由于 S2-或 CN-离子导致 电极中毒）
• 可选平头玻璃膜，具有优秀的耐磨损性能
• 顶部和底部双头 NPT ¾"螺纹连接，方便用户现场安装
• 适用 pH 范围为 pH 0...14，适用温度范围为 0...110 °C (32...230 °F)
• 数字式 pH 电极带内置温度传感器，CPF81-LH11C2模拟式 pH 电极带或不带内置温度传感器
• 带安装保护爪，防止电极受损
Memosens 技术的其他优势
• ,最高过程安全性
• 数字式数据传输保证了数据安全
• 测量电缆（例如 CYK10）或传感器整体电缆
• 传感器中储存有传感器参数，操作简便
• 传感器记录负荷数据，实现预维护
功能与系统设计
pH 测量
pH 是介质酸碱度测量单位。E+HPH电极CPF81-LH11A4电极玻璃覆膜上产生电化学电位，电位值取决于介质的 pH 值。H+离 子选择性聚积在外层膜上，产生电化学电位，即具有电位差的电化学分界层。内置 Ag/AgCl 参比 系统用作参比电极。
基于能斯特方程将电压测量值转换为相应的 pH 值。
ORP 测量
ORP 是介质氧化还原能力测量单位。使用铂电极或金电极进行 ORP 测量。类似于 pH 测量，内置 Ag/AgCl 参比系统用作参比电极。
整套测量系统包括：
• CPF81D、CPF81、CPF82D 或 CPF82 电极
• 变送器，例如 Liquiline CM44x/R 或 Liquiline M CM42
恩德斯豪斯PH电极可靠性
|
可靠性 |
操作简单 Memosens 数字式传感器内的电子部件能够存储标定数据和其他参数（例如总运行小时数、严苛 工况下的工作小时数）。成功连接传感器后，参数自动传输至变送器中，用于计算当前测量值。 标定数据存储在传感器内，因此可以在测量点之外进行传感器标定和校准。优点如下： • 标定在最优实验室条件下轻松进行，提高了标定质量。 • 简单快速更换预标定传感器，显著提升了测量点的稳定性。 • 基于传感器参数精准确定维护间隔时间，实现预维护。 • 传感器历史数据保存在外部数据存储单元和计算软件中。 • 因此，参考历史数据即可确定传感器的当前应用。 |
|
抗干扰能力 |
数字式数据传输保证了数据安全 Memosens 技术对传感器中的测量值进行数字化处理，测量值以非接触方式传输至变送器中，无 任何电气干扰。优点如下： • 出现传感器故障，或发生传感器和变送器连接中断时，系统自动发出错误信息 • 及时快速检测错误，提高了测量点的稳定性 |
|
安全性 |
最高过程安全性 Memosens 通过非接触式连接传输测量值，保证最高过程安全性，PH电极CPF81-LH11A4优点如下： • 消除了潮湿引起的测量问题： • 插接头耐腐蚀 • 水汽不会干扰测量结果 • 可以在水下直接连接 • 变送器与介质隔离。“高阻抗对称系统”、“非对称系统”或阻抗转换器等产生的测量问题不复存 在。 • 对数字式测量值传输采取屏蔽措施，保证了电磁兼容的安全性。
输入 |
测量值 CPF81D、CPF81
pH 值
温度
CPF82D、CPF82
ORP
CPF81D、CPF81
型号 LH
• pH 范围：pH 0...14
• 温度：0 … 110 °C (32 … 230 °F)
型号 NN
• pH 范围：pH 0...14（pH 11...14 范围内测量精度降低）
• 温度：0 … 80 °C (32 … 176 °F)
CPF82D、CPF82
-1500...+1500 mV
性能参数
电阻 玻璃阻抗
150 MΩ,25 °C (77 °F)时
安装
• 旋转安装电极前，首先需要检查确保安装支架上的螺纹接头、O 型圈和密封面洁净无损，功能 正常。
• 注意安装支架《操作手册》中的安装指南。
‣ 拧入并手动拧紧电极，扭矩为 3 Nm (2.21 lbf ft)（此处规格参数仅适用 Endress+Hauser 安装 支架）。
环境温度范围
注意
存在霜冻损坏的危险
‣ 温度低于 0 °C (32 °F)时，禁止使用电极。
储存温度 0 … 50 °C (32 … 122 °F)
CPF81D、CPF82D
IP 68 (10 m (33 ft)水柱，25 ˚C (77 ˚F)，45 天，1 mol/l KCl)
CPF81 和 CPF82，带 TOP68 插接头
IP 68 (1 m (3.3 ft)水柱，50 °C (122 °F), 168 h)
CPF81、CPF82，带整体电缆
IP67
电磁兼容性（EMC）
干扰发射和抗干扰能力符合 EN 61326-1:2006 和 EN 61326-2-3:2006 标准
Memosens 型
ESD > 8 kV 时：测量精度降低±1.5 pH
过程条件
过程温度范围
CPF81D、CPF81
• 型号 LH：0 … 110 °C (32 … 230 °F)
• 型号 NN：0 … 80 °C (32 … 176 °F)
CPF82D、CPF82
0 … 80 °C (32 … 176 °F)
过程压力范围 1...10 bar (15...145 psi)，绝压，80 °C (176 °F)时
机械结构
选配安装前置信号放大器
结构

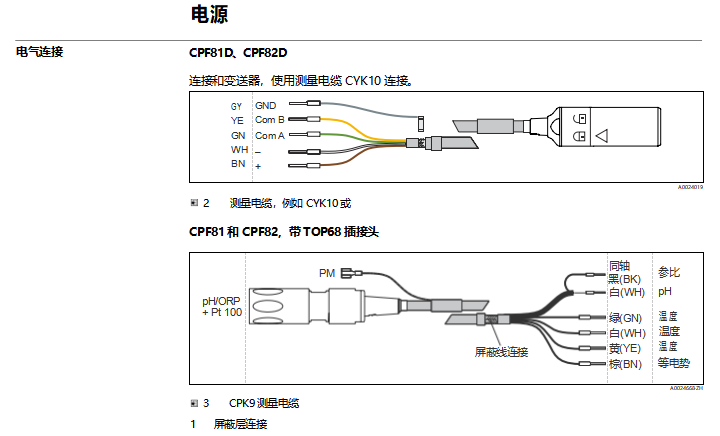

电源
参考电位：
内置于电极中
通过内部线圈元件供电
参比电极
传感器选择预放大器选项时，所连接的变送器内的传感器检查功能(SCS)将失效；因此，需要 关闭该功能。
