PH电极CPS71D-7TB21应用与参数

适用于化工过程、卫生型和消毒应用场合，带离 子捕捉阱和抗毒性参比系统

PH电极CPS71D-7TB21应用

• 腐蚀性化学过程和卫生型应用

– 化工行业 – 食品

– 发酵罐

– 生物技术

– 制药行业

• 过程测量和过程监测：

– pH 值快速变化

– 高浓度毒性介质，例如：H2S

通过 ATEX、FM 和 CSA 认证，可在危险区中使用

优势

• 抗毒性参比系统，带离子捕捉阱，长使用寿命，盐桥电解液中不含银离子

• TP 型电极采用带压参比系统，适用于化工和发酵过程

• TU 型电极允许倒装，内置参比铅丝使用固态凝胶

• 内置温度传感器，实现有效温度补偿

• 耐 CIP/SIP 清洗和高温灭菌

• 生物兼容性：参比电解液验证不含细胞毒性凝胶

• 不含丙烯酰胺参比盐桥电解液

Memosens 技术优势

• 非接触式感应信号传输确保最高过程安全

• 数字式数据传输确保数据安全

• 储存传感器特征参数，操作简便

• 传感器中记录传感器负荷参数，可以通过 Memobase Plus CYZ71D 实现预维护

功能与系统设计

pH 测量

pH 值是液体介质酸度和碱度测量单位。CPS71D-7TB21电极玻璃膜上生成电化学电位，电位值取决于介质的 pH 值。氢离子(H+)选择性渗透通过外层膜，   产生电化学电位，即电化学分界层的电位。内置 Ag/    AgCl 参比系统用作参比电极。

变送器基于能斯特方程(NERNST)将测量电压转换成相应的 pH 值。

完整的测量系统包括：

• pH 电极 CPS71D 或 CPS71

• 变送器，例如：Liquiline CM42、CM44x/R、Mycom S CPM153、Liquisys M CPM2x3

• Memosens 数据电缆 CYK10 (Memosens 电极)或 CPK9 (模拟式电极)

• 浸入式安装支架、流通式安装支架或可伸缩式安装支架，例如：Cleanfit CPA871/875

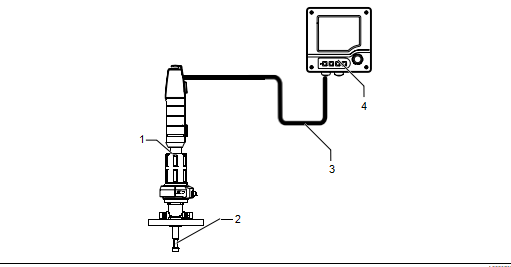

 1      pH 测量系统示意图

1      Cleanfit CPA871 可伸缩式安装支架

2      pH 电极 CPS71D

3      Memosens 数据电缆 CYK10

4     Liquiline M CM42 两线制变送器，适用于危险区

可靠性



可靠性                                       操作简便 Memosens 传感器内置电子部件，用于储存标定参数和其他信息(例如：总工作小时数和极端工况 条件下的工作小时数)。正确连接传感器后，传感器参数自动传输至变送器中，用于计算当前测量 值。电极中储存标定参数，可以在测量点之外进行传感器标定和调节。优点如下： • 在优化外部条件的测量实验室中简单标定，提升标定质量。 • 可以快速、简便地更换预标定传感器，极大地提升测量点的适用性。 • 基于所有储存的传感器负荷参数和标定参数可以确定维护时间间隔。 • 传感器历史可以储存在外部数据储存单元和计算程序中，例如：Memobase Plus CYZ71D。因 此，可以基于先前历史确认传感器的当前应用。

完整性                                      数字式数据传输确保数据安全 Memosens 技术对传感器中的测量值进行数字式处理，并通过非接触式连接将测量值传输至变送 器，无电气干扰。优点如下： • 传感器故障或传感器和变送器间的连接中断时，自动发出错误信息 • 及时错误检测，提升了测量点适用性

安全性                                      最高过程安全性

通过非接触式连接进行感应式测量值传输，   Memosens 确保了最高过程安全性，具有下列优点：

• 消除了所有湿气导致的测量问题。

– 接头连接免腐蚀

– 测量值不受湿气的影响。

– 即使在水下也可以连接

• 变送器与介质电气隔离。无需考虑过去的“对称系统的高阻抗”、“ 不对称系统”或阻抗转换器对 测量的影响。

• 数字式测量值传输的屏蔽措施确保了电磁兼容安全性(EMC)。

• 采用本安型电子部件，完全可以在危险区中测量。

测量范围

TB、TC 型电极：

pH：

温度：

TP 型电极(带压参比系统)：

pH：

温度：

TU 型电极：

pH：

温度：

 请注意过程操作条件。

0...14 pH

• 0...140 °C (32...284 °F)

• 0...135 °C (32...275 °F)，适用于防爆型(Ex)电极和模拟式电极

0...12 pH

• 0...140 °C (32...284 °F)

(140 °C (284 °F)，仅适用于消毒)

• 0...135 °C (32...275 °F)，适用于防爆型(Ex)电极和模拟式电极 (135 °C (275 °F)，仅适用于消毒)

• 连续操作时，max. 100 °C (212 °F)，温度超过 100 °C (212 °F)会产 生压损

0...14 pH

• 0...140 °C (32...284 °F)

(140 °C (284 °F)，仅适用于消毒)

• 0...135 °C (32...275 °F)，适用于防爆型(Ex)电极和模拟式电极 (135 °C (275 °F)，仅适用于消毒)

• 连续操作时，max. 100 °C (212 °F)，温度超过 100 °C (212 °F)会产 生压损

安装条件

• TB、TC 和 TP 型电极

禁止倒装电极。水平倾斜角必须至少为 15°。倾斜安装角过小，玻璃膜中会形成气泡层，导致

pH 隔膜不能完全浸润在内部电解液中。

• TU 型电极

允许倒装电极。可以以任意安装角度安装。

注意

拧入电极前，确保电极安装支架的螺纹连接清洁，工作正常。

‣   手动拧紧电极(3 Nm)！(仅当使用 Endress+HauserOPA 安装支架安装时，数值有效。) ‣   请确保遵守所使用安装支架《操作手册》中的安装指南。

储存温度                                     0...50 °C (32...122 °F)

过程条件

过程压力(绝压)

 最小允许绝压为 0.8 bar。注意 KCl 消耗过快。

L小心

在加压条件下长时间使用时，电极内部的压力会增大

存在玻璃破裂导致人员受伤的风险

‣   在减压或在大气压条件下使用时，避免电极过热。

‣   操作这些电极时，需佩戴护目镜和防护手套。

注意

存在电极损坏的风险

‣   请勿在其他未指定的应用场合中操作电极！

CPS71D：

CPS71：

ESA：

GSA：

Memosens 接头，适用于数字非接触式数据传输，17 bar abs. (246 psi)，防 爆型(Ex)或非防爆型

螺纹接头 Pg 13.5，TOP68，17 bar abs. (246 psi)，防爆型(Ex) 螺纹接头 Pg 13.5，非防爆型

参比系统

TB、TC 型电极：

TP 型电极：

TU 型电极：

Ag/AgCl 参比引线，带离子捕捉阱和盐桥电解液 3 M KCl，不含 丙烯酰胺，无细胞毒性

Ag/AgCl 参比引线，带离子捕捉阱和盐桥电解液 3 M KCl，不含   丙烯酰胺，无细胞毒性，7 bar abs.带压离子捕捉阱；由压力指示 器标识(→   10)。

Ag/AgCl 参比引线，带离子捕捉阱和盐桥电解液 3 M KCl，不含 丙烯酰胺
