ORP变送器CPM253-PR0005
指定用途
Liquisys M 变送器用于测量 pH 值和/或氧化还原(ORP)电位。
变送器特别适用于下列测量场合：
• 化工行业
• 制药行业
• 食品行业
• 饮用水处理
• 冷凝水处理
• 市政污水处理厂 • 水处理
• 电镀
除本文档指定用途外，其他任何用途均有可能对人员和整个测量系统的安全造成威胁， 禁止使用。
由于不恰当使用，或用于非指定用途而导致的设备损坏，制造商不承担任何责任。
工作场所安全
用户有责任且必须遵守下列安全标准的要求：
• 安装指南
• 地方标准和法规
电磁兼容性(EMC)
• 产品通过电磁兼容性(EMC)测试，符合欧洲工业应用的适用标准要求。
• 仅完全按照本《操作手册》说明进行接线的产品才符合电磁兼容性(EMC)要求
4 操作安全
1. 进行整个测量点调试前，应确保所有连接正确。确保电缆和软管连接无损坏。 2. 不得操作已损坏的设备，防止误调试。需要标识已损坏的设备。
3. 故障无法修复时：
设备必须停用，防止误调试。
2.5 产品安全
2.5.1 先进技术
产品设计符合最先进、最严格的安全要求，通过出厂测试，可以放心使用。必须遵守相 关法规和欧洲标准的要求。
2.5.2 IT 安全性
只有按照安装指南操作和使用设备，我们才会提供质保。设备配备安全机制，防止设备 设置被意外更改。
IT 安全措施根据操作员安全标准制定，旨在为设备和设备数据传输提供额外防护，必须 由操作员亲自实施。
测量系统
完整的测量系统包括：
• Liquisys M CPM223 或 CPM253 变送器
• pH 或 ORP 电极，带/不带内置温度传感器
• 浸入式安装支架、流通式安装支架或可伸缩式安装支
• pH 测量电缆(例如：CPK9)
可选：
• 延长电缆、VBA 或 VBM 接线盒
• CYY101 防护罩，适用于现场型外壳

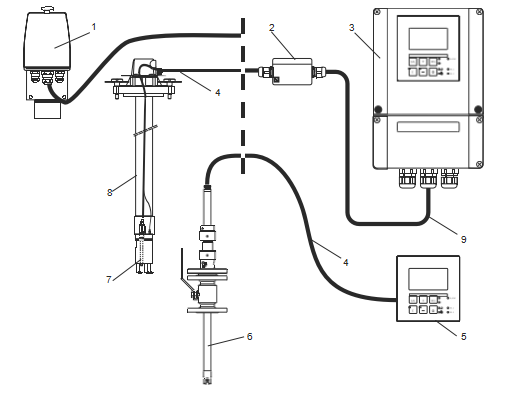

1 完整的测量系统示意图
1 CPA250 流通式安装支架
2 VBA 接线盒
3 Liquisys M CPM253 变送器
4 测量电缆，例如：CPK9
5 Liquisys M CPM223 变送器
6 Cleanfit W CPA450 可伸缩式安装支架
7 电极，例如：Orbisint CPS11
8 CPA111 浸入式安装支架
9 延长电缆
电气连接
L警告
设备带电
连接错误可能导致人员受伤或死亡。
‣ 仅允许电工进行设备的电气连接。
‣ 技术人员必须阅读《操作手册》，理解并遵守其中的各项规定。 ‣ 进行电气连接操作之前，务必确保所有电缆上均不带电。
5.1 接线
L警告
存在电击风险！
‣ 使用 24 V 电源型变送器CPM253-PR0005时，必须在电源端通过双层或增强绝缘隔离电源和危险带电 电缆。
注意
设备未配备电源开关
‣ 用户必须在设备附近安装断路保护器。
‣ 断路保护器必须是开关或电源开关，且必须标识为设备的断路保护器。
不同型号变送器的电气连接方式不同：
• 变送器连接模拟式电极时(非 Memosens 数字式电极)，请参考“模拟式电极的电气连 接”章节中的指南。
• 变送器连接 Memosens 数字式电极时，请参考“Memosens 数字式电极的电气连接”章 节中的指南。
5.2 模拟式电极(非 Memosens 数字式电极)的电气连接
5.2.1 接线图
接线图中标识了变送器的所有连接方式。连接传感器的各种测量电缆的详细信息请参考 “测量电缆和传感器连接”章节。
专用测量电缆的结构示意图
电缆和接线盒的详细信息请参考“附件”章节。
连接现场型变送器的测量电缆
参考以下步骤将 pH 电极连接至现场型变送器：
1. 打开外壳盖，操作接线腔内的端子接线排。
2. 破开缆塞开孔，安装 Pg 缆塞，并使电缆穿过 Pg 缆塞。
3. 参考接线端子分配连接电缆。
4. 拧紧 Pg 缆塞。
注意
湿气会导致错误测量结果
‣ 务必采取防潮保护措施保护连接头、电缆末端和接线端子。
连接盘装型变送器的测量电缆
盘装型变送器连接 pH 电极时，参考接线端子分配将电缆连接至变送器背板上的接线端 子上。

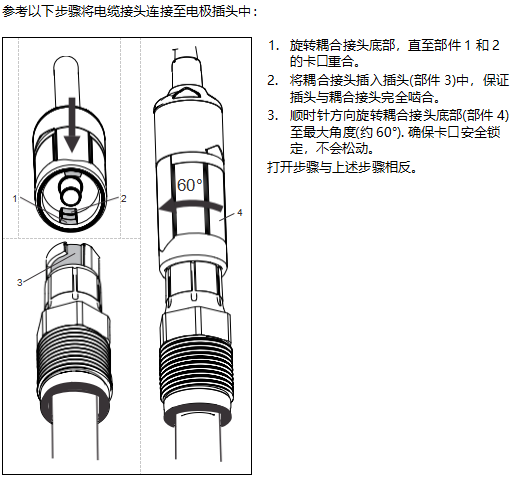

23 耦合接头操作
现场型变送器的测量电缆连接
参考以下步骤将 pH 电极连接至现场型变送器：
1. 打开外壳盖，操作接线腔内的端子接线排。
2. 破开缆塞开孔，安装 Pg 缆塞，并使电缆穿过 Pg 缆塞。
3. 参考接线端子分配连接电缆。
4. 拧紧 Pg 缆塞。
盘装型变送器的测量电缆连接
连接 Memosens pH 数字式电极时，参考接线端子分配将 CYK10 电缆连接至变送器背板 上的接线端子上(参考接线粘贴标签)。
pH 电极的连接示例
下图为 Memosens pH 数字式电极的连接示意图。
操作单元
同时显示当前测量值和温度，因此可以查看重要过程参数。设置菜单中的简要文本帮助 用户设置设备参数
7 操作单元示意图
1 液晶显示屏，用于显示测量值和设置参数
2 按键，在手动模式下切换继电器和显示当前触点
3 报警 LED 指示灯
4 自动/手动模式切换开关
5 限位触点继电器 LED 指示灯(状态切换)
6 主要操作按键，用于标定和设备设置
7 用户自定义信息
