PH变送器CPM253-MR0105
应用
• 污水处理
• 中和反应
• 解毒(电镀) • 水处理
优势
• Memosens 技术
• 现场型或盘装型外壳
• 应用广泛，操作简便
• 操作安全
– 手动触点控制和用户自定义报警设置
– 标定结果的合理性检测
基本型变送器可以进行下列功能扩展：
• 2 个或 4 个触点，可用作：
– 限位触点(也可用于温度测量)
– P(ID)控制器
– 简单清洗过程或 Chemoclean 的定时器
– 电流输入
• 扩展软件包：
– 可设置电流输出特征曲线
– 自动启动清洗
– 电极检测系统
– 传感器信号在线检测
– 专用中和反应控制器
• HART 或 PROFIBUS-PA/-DP 通信
• 第二电流输出，用于温度、pH/ORP 或动作变量
E+H变送器CPM253-MR0105是一种流量变送器，功能主要用于测量和监测液体或气体的流量。由于其性能优越和稳定可靠的特点，适用于多种场景的流量测量和监测需求
功能与系统设计
完整的测量系统包括：
• Liquisys M CPM223 或 CPM253 变送器
• pH 或 ORP 电极，带/不带内置温度传感器
• 浸入式安装支架、流通式安装支架或可伸缩式安装支
• pH 测量电缆(例如：CPK9)
可选：
• 延长电缆、VBA 或 VBM 接线盒
• CYY101 防护罩，适用于现场型外壳

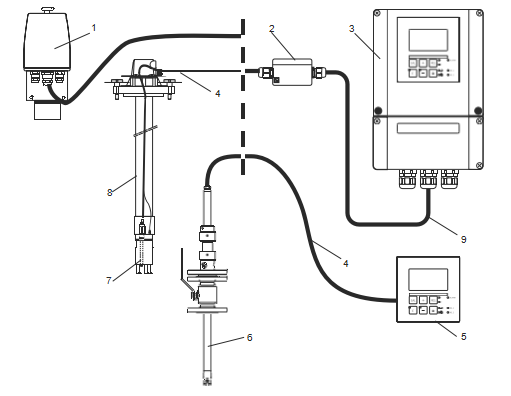

1 完整的测量系统示意图
1 CPA250 流通式安装支架
2 VBA 接线盒
3 Liquisys M CPM253 变送器
4 测量电缆，例如：CPK9
5 Liquisys M CPM223 变送器
6 Cleanfit W CPA450 可伸缩式安装支架
7 电极，例如：Orbisint CPS11
8 CPA111 浸入式安装支架
9 延长电缆
性能参数
|
参考操作条件 |
参考温度： 25 ˚C (77 ˚F) |
|
|
测量值分辨率 |
pH 值 0.01 pH ORP 1 mV/0.1 % 温度 0.1 °C |
|
|
最大测量误差 |
显示 pH ORP 温度 信号输出 pH ORP 温度 |
Max.量程的 0.5 % Max.量程的 0.5 % Max.量程的 1.0 % Max.量程的 0.75 % Max.量程的 0.75 % Max.量程的 1.25 % |
|
|
||
|
重复性 |
Max.量程的 0.2 % |
|
|
零点漂移 |
玻璃电极 锑电极 ISFET 电极 |
pH 5.0...9.0 (标称值：pH 7.00) pH -1.0...3.0 (标称值：pH 1.00) -500...+500 mV |
|
斜率调节 |
玻璃电极 锑电极 ISFET 电极 |
38.00...65.00 mV/pH (标称值：59.16 mV/ pH) 25.00...65.00 mV/pH (标称值：59.16 mV/ pH) 38.00...65.00 mV/pH (标称值：59.16 mV/ pH) |
偏置量
pH
ORP
温度
±2 个 pH 单位
±120 mV/±50 %
±5 °C，用于调节温度显示
安装条件
安装指南 现场型变送器的壁式安装
7 现场型变送器的壁式安装
1 固定安装孔
2 塑料保护帽

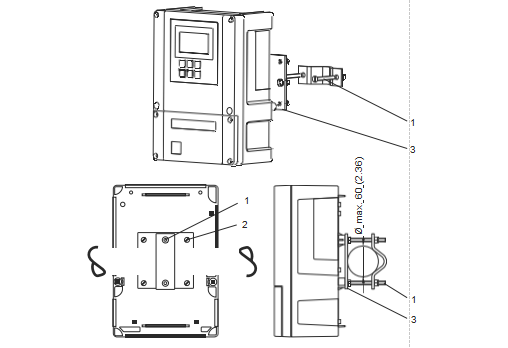

现场型变送器的柱式安装
8 在水平或竖直管道上安装现场型变送器
1 固定螺丝
2 安装螺丝
3 安装板
环境条件
|
环境温度范围 |
-10...+55 °C (+10...+130 °F) |
|
|
储存温度 |
–25...+65 °C (-10...+150 °F) |
|
|
电磁兼容性(EMC) |
干扰发射和抗干扰能力符合 EN 61326-1:2006 和 EN 61326-2-3:2006 标准 |
|
|
防护等级 |
现场型变送器 盘装型变送器 |
IP 65 /整体符合 NEMA 4X 标准 IP 54 (前部)、IP 30 (外壳) |
|
电气安全 |
符合 EN/IEC 61010-1:2010 标准，在海平面之上 2000 m (6500 ft)安装时，过电压保护等级为 II |
|
|
CSA |
CSA 通用认证型变送器型号可以在室外使用。 |
|
|
相对湿度 |
10...95%，无冷凝 |
|
|
污染等级 |
产品适用于污染等级 2。
机械结构
1 可拆卸电子腔 2 接线端子 3 分隔板 4 保险丝
|
|
