E+H PH变送器CPM223-MR0005功能及参数

E+H变送器CPM223-MR0005是一种流量变送器，功能主要用于测量和监测液体或气体的流量。由于其性能优越和稳定可靠的特点，适用于多种场景的流量测量和监测需求。

以下是E+H变送器CPM223-MR0005的一些常见使用场景：

1. 工业流程控制：在工业流程中，如化工厂、石油炼制厂等，需要准确测量各种液体或气体的流量，并根据流量变送器的输出信号来控制工艺参数，实现自动化控制。

2. 水处理：在水处理系统中，如污水处理厂、给水系统等，使用流量变送器测量水的流量，以确保水的供应和排放的稳定性和合规性。

3. 制药和食品加工：在制药和食品加工过程中，需要精确测量液体和气体的流量，以控制生产过程中的配料和工艺参数，确保产品质量和安全性。

4. 能源监测：在能源行业，如热电厂、天然气输送系统等，使用流量变送器监测和计量燃气、液体等能源的流量，以进行能源消耗的监控和计费。

5. 环境监测：在环境监测领域，如大气污染监测、废水排放监测等，使用流量变送器测量和监测气体和液体的流量，以评估和控制环境污染的程度。

总之，E+H变送器CPM223-MR0005适用于多种行业和应用场景中对流量测量和监测的需求，能够提供准确和可靠的流量数据，帮助用户实现自动化控制和优化生产过程。

功能与系统设计

完整的测量系统包括：

• Liquisys M CPM223 或 CPM253 变送器

• pH 或 ORP 电极，带/不带内置温度传感器

• 浸入式安装支架、流通式安装支架或可伸缩式安装支

• pH 测量电缆(例如：CPK9)

可选：

• 延长电缆、VBA 或 VBM 接线盒

• CYY101 防护罩，适用于现场型外壳

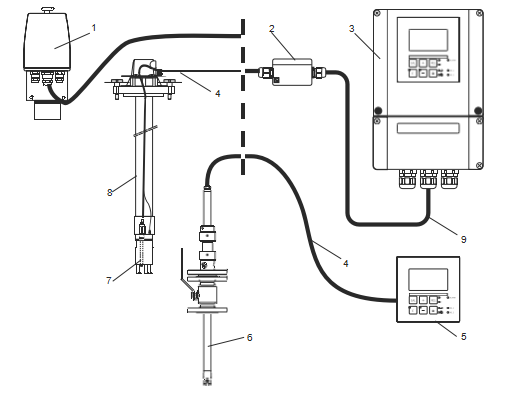

 1      完整的测量系统示意图

1      CPA250 流通式安装支架

2     VBA 接线盒

3      Liquisys M CPM253 变送器

4     测量电缆，例如：CPK9

5      Liquisys M CPM223 变送器

6      Cleanfit W CPA450 可伸缩式安装支架

7      电极，例如：Orbisint CPS11

8     CPA111 浸入式安装支架

9     延长电缆

可靠性                                       电极检测系统(SCS (扩展软件包))

电极检测系统(SCS)监测 pH 玻璃电极的高阻抗。超出阻抗值范围时，触发报警。

• 玻璃破裂是导致高阻抗值下降的主要原因。

• 导致阻抗值增大的原因如下：

– 电极干燥

– pH 玻璃膜磨损

传感器在线检测(过程检测系统，PCS (扩展软件包))

过程检测系统(PCS)检测测量信号是否处于停滞状态。在指定时间内测量信号未发生变化时(多个测 量值)，触发报警。

导致测量值停滞的主要原因如下：

• 传感器被污染，或传感器未浸入在介质中

• 传感器故障

• 过程错误(例如：通过控制系统)

合理性检查

通常，始终以相同的 pH 值标定 pH 电极。因此，进行下次标定时，变送器视上一次标定的设定值 为缺省值。在标定过程中误更换标定液时(例如：首先使用 pH 4 的标定液，随后使用 pH 7 的标定 液；而不是首先使用 pH 7 的标定液，随后使用 pH 4 的标定液)，合理性检查确保标定结果合理。

电流输出设置(扩展软件包)

输出量程较大，且仍需要确保指定量程范围内高分辨率输出时，可以通过表格进行电流输出设 置。可以使用双线性和平方根曲线。

电流输入

变送器的电流输入具有以下两种功能：

• 主流量低于流量下限值时，关闭控制器流量监测功能

• 控制器前馈控制

两种功能可以同时使用。

中和反应控制器(扩展软件包)

溶液中和反应需要特殊控制响应，单一 P(ID)响应无法满足。变送器将两个 P(ID)控制器用作特殊 的中和反应控制器。

安全性                                       过程安全

针对应用和操作人员需要不同的报警。因此，变送器可以针对每个错误设定独立的变送器故障信  号触点和错误电流。通过此方法可以抑制不需要的或非期望的报警信号。最多可以设置四个触点  开关，用作限位触点(同样适用于温度)、P(ID)控制器、或清洗功能。直接进行手动触点设置(通过 菜单设置实现)，可以快速查看限位值、控制触点和清洗触点。可以对偏差进行快速修正。

输入

传感器连接

使用多芯预端接屏蔽专用电缆连接 pH 电极和 ORP 电极。通过接线盒和延长电缆可以延长测量电 缆。测量电缆包装内提供电缆端接操作指南。

pH

ORP

温度

±2 个 pH 单位

±120 mV/±50 %

±5 °C，用于调节温度显示
