温度变送器TMT72-B6A1AH4A1+F9G1

TMT72-B6A1AH4A1+F9G1缩略号TMT72-68R1/0

E+H现货产品供应商,具体细节请与对应工程师确认。

TMT72-B6A1AH4A1+F9G1

认证:B6

ATEX II2G Ex db IIC T6 Gb, II2D Ex tb IIIC Db

通讯;输出信号;调试方式:A

HART; 4-20 mA; HART 调试

外形1

Form B模块温度变送器, DIN EN 50446

电气连接:A

推荐 螺丝连接

现场外壳:H4

TA30H;铸铝; 2x 1/2NPT; 玻璃显示,防爆外壳

设备版本:A1

1

>标定:F9

特殊型, 请定义TSP号

显示;调试G1

可插拔显示模块; DIP拨码开关

应用

 通用型温度变送器,采用 HART®通信协议,将不同类型的 输入信号转换成可扩展的 4...20 mA 模拟量输出信号

 iTEMP TMT72 温度变送器性能卓越,具有高长期稳定性, 高测量精度,配备高级诊断功能,特别适合关键工艺段。

 具有最高安全性和可靠性,降低了使用风险

 通用输入信号:连接热电阻(RTD)、热电偶(TC)、电 (Ω)、电压(mV)输入

 安装在 B 类(平面)接线盒中使用

 可选:在 Ex d 隔爆场合中安装在现场型外壳中使用

 可选:DIN 导轨安装型仪表

优势

 通过多项国际认证,可以在防爆危险区中安全测量

 配备传感器和设备监测功能,测量可靠

 诊断信息符合 NAMUR NE107 标准

 可选 TID10 插拔式测量值显示单元

•  自带 Bluetooth®蓝牙接口,实现无线远程测量值显示,还   可使用 Endress+Hauser SmartBlueapp)进行设备组态设

 可选直推式接线端子,无需借助其他工具即可快速完成接 线

E+H  温度变送器TMT72-B6A1AH4A1+F9G1缩略号为TMT72-8T

功能与系统设计



测量原理

工业温度测量中各类输入信号的电子记录和转换。



 1      应用实例

1     分体式安装方式:热电阻(RTD)或热电偶(TC)传感器和变送器分开安装,例如模块化变送器安装在 现场型外壳中或使用 DIN 导轨盘装型变送器

2     一体式安装方式:模块化变送器内安装有一支绕线式热电阻(RTD)或热电偶TC)

Endress+Hauser 生产多种类型的工业温度计,包括热电阻传感器或热电偶。

与温度变送器配套使用,组成完整的测量系统,提供完整的工业温度测量解决方案。

两线制温度变送器带一路测量输入信号和一路模拟量输出信号,温度变送器可转换热电阻、热电 偶、电阻和电压信号,通过 HART®通信将不同输入信号转换成 4...20 mA 电流信号。允许安装在 本安防爆区中测量,也可以安装在符合 DIN EN 50446 标准的平面接线盒中使用,或作为 DIN 导 轨盘装型设备安装在机柜中使用,TH35 安装导轨符合 EN 60715 标准。

调试和操作简易直观,使用 SmartBlue app 通过蓝牙连接无线远程查询所有设备信息。

标准诊断功能

 传感器电缆开路或短路

 接线错误

 设备内部故障

 量程超限检测

 设备温度超限检测



腐蚀检测(符合 NAMUR NE89 标准)

传感器连接电缆被腐蚀会导致测量值读数错误。在测量值出现错误之前,温度变送器支持四线制  连接方式的热电偶(TC)、电压(mV)、热电阻(RTD)和电阻(Ω)信号的连接电缆的腐蚀检 测。 一旦连接线电阻超限,变送器立即通过 HART®通信发出报警信号,防止出现错误测量值。

低电压检测

低电压检测功能防止设备连续输出错误的模拟量输出值(原因:电源电压错误、供电系统故障或  信号电缆损坏)。如果供电电压下降并低于设定值,模拟量输出值下降到小于 3.6 mA,持续约 5 秒。随后,变送器再次尝试输出正常模拟量输出值。如果供电电压仍持续过低,重复上述过程。

诊断仿真

设备支持诊断仿真功能。在仿真过程中设置下列参数:

 测量值状态

 当前诊断信息

 HART 命令 48 的状态位

 诊断仿真对应的电流输出值

通过仿真可以检查并确认上级系统响应是否正常。

输入



测量变量

温度(线性温度传输)、电阻和电压。



热电阻(RTD)标准

名称

α

测量范围

最小量程



IEC 60751:2008

Pt100 (1)

Pt200 (2)

Pt500 (3)

Pt1000 (4)



0.003851

–200 … +850 °C (–328 … +1 562 °F)

–200 … +850 °C (–328 … +1 562 °F)

–200 … +500 °C (–328 … +932 °F)

–200 … +250 °C (–328 … +482 °F)

10 K

(18 °F)

JIS C1604:1984

Pt100 (5)

0.003916

–200 … +510 °C (–328 … +950 °F)

10 K

(18 °F)

DIN 43760 IPTS-68

Ni100 (6)

Ni120 (7)

0.006180

–60 … +250 °C (–76 … +482 °F)

–60 … +250 °C (–76 … +482 °F)

10 K

(18 °F)

GOST 6651-94

Pt50 (8)

Pt100 (9)

0.003910

–185 … +1 100 °C (–301 … +2 012 °F)

–200 … +850 °C (–328 … +1 562 °F)

10 K

(18 °F)



OIML R84: 2003、

GOST 6651-2009

Cu50 (10)

Cu100 (11)

0.004280

–180 … +200 °C (–292 … +392 °F)

–180 … +200 °C (–292 … +392 °F)

10 K

(18 °F)

Ni100 (12)

Ni120 (13)

0.006170

–60 … +180 °C (–76 … +356 °F)

–60 … +180 °C (–76 … +356 °F)

10 K

(18 °F)

OIML R84: 2003, GOST 6651-94

Cu50 (14)

0.004260

–50 … +200 °C (–58 … +392 °F)

10 K

(18 °F)

-

Pt100 (Callendar van Dusen) 镍多项式

铜多项式

-

输入限定值确定测量范围,取决于系数 A...C 和 R0。

10 K

(18 °F)

 接线方式:两线制、三线制或四线制连接,传感器电流:≤ 0.3 mA

 两线制连接:可以进行连接电缆阻抗补偿(0 … 30 Ω)

 三线制和四线制连接:传感器连接电缆的最大电阻为 50 Ω/线芯

电阻

电阻(Ω)



10 … 400 Ω

10 … 2 000 Ω

10 Ω

10 Ω



电源



电源                                          适用非防爆危险区,带极性反接保护:

 模块化变送器:10 V ≤ Vcc ≤ 36 V

 DIN 导轨盘装型变送器:11 V ≤ Vcc ≤ 36 V 防爆危险区中的数值参见防爆手册。

电流消耗

 3.6 … 23 mA

 最小电流消耗为 3.5 mA

 电流范围:≤ 23 mA

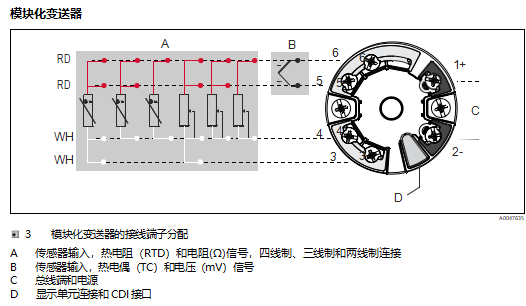

电气连接

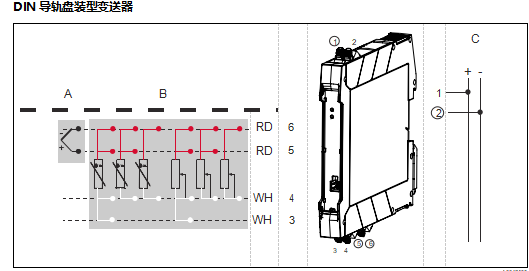

 4      DIN 导轨盘装型变送器的接线端子分配

A     传感器输入,热电偶(TC)和电压(mV)信号

B     传感器输入,热电阻(RTD)和电阻(Ω)信号,四线制、三线制和两线制连接 C      电源 4 … 20 mA

使用带有独立接线腔的现场型外壳中的模块化变送器或使用 DIN 导轨盘装型变送器时,如果传感 器电缆长度为 30 m (98.4 ft)或更大,必须使用屏蔽电缆。通常,建议使用屏蔽电缆。

通过 HART®通信(接线端子 1 和 2)操作变送器时,信号回路中需要接入最小阻抗为 250 Ω 的负 载。

当通过热电偶(TC)测量时,可连接两线制电阻温度计以测量参比端温度。连接接线端子 4 和 6。

传感器连接电缆和供电电缆可选螺纹式接线端子或直推式接线端子:



接线端子类型

电缆类型

电缆横截面积



螺纹式接线端子



硬线或软线

≤ 2.5 mm² (14 AWG)

现场型外壳:2.5 mm² (12 AWG) 加线鼻子



接线端子类型

电缆类型

电缆横截面积

直推式接线端子  (连接电缆的最短 去皮长度为 10 mm (0.39 in))

硬线或软线

0.2 … 1.5 mm² (24 … 16 AWG)

软线,带线鼻子,带或不带塑料套

0.25 … 1.5 mm² (24 … 16 AWG)

线鼻子必须搭配直推式接线端子使用,并且当使用软电缆时,电缆横截面积 ≤ 0.3 mm2。否 则,在将软电缆连接至直推式接线端子时,不建议使用线鼻子。

性能参数

热电阻(RTD)和电阻(Ω)

 1 s

热电偶(TC)和电压(mV)

 1 s

参考温度

 1 s



刷新时间

 100 ms

参考工作条件

 标定温度:+25 °C ±3 K (77 °F ±5.4 °F)

 供电电压:24 V DC

 四线制回路,用于调节电阻

最大测量误差

符合 DIN EN 60770 标准,满足上述参考条件要求。测量误差在±2 σ 范围内(高斯正态分布)。 数据已考虑非线性度和重复性。

MV:测量值

LRV = 相关传感器量程下限值
