E+H压力变送器PMC51
仪表高度
仪表高度包括：
• 外壳高度
• 可选安装部件高度，例如隔热管或毛细管
• 相应过程连接高度。
以下章节中列举了各个部件的高度。计算仪表高度时，仅需简单累加各个部件的高度。如需要， 还应考虑安装间距（仪表的安装空间）。可以使用下表计算：
F31 铝质外壳
|
材质 |
重量(kg (lbs)) |
选型代号 1) |
|
|
有显示单元 |
无显示单元 |
||
|
铝 2) |
1.1 (2.43) |
1.0 (2.21) |
I |
|
铝，带玻璃观察窗 2) |
J |
||
1) Configurator 产品选型软件中的订购选项“外壳”
F15 不锈钢外壳（卫生型）
|
材质 |
重量（kg (lbs)） |
选型代号 1) |
|
|
|
带显示单元 |
不带显示单元 |
|
|
不锈钢 2) |
1.1 (2.43) |
1.0 (2.21) |
Q |
|
不锈钢，带玻璃观察窗 2) |
|
|
R |
|
不锈钢，带塑料观察窗 2) |
|
|
S |
PMC51：高度
|
过程连接 |
F31 外壳 |
F15 外壳 |
|
FNPT1/2 |
28 mm (1.1 in) |
34 mm (1.34 in) |
|
MNPT1/2 |
|
|
|
MNPT1/2 FNPT1/4 |
|
|
|
G1/2 |
|
|
|
G1/2 |
|
|
|
M20x1.5 |
|
|
|
B0202 |
|
|
|
B0203 |
|
|
|
MNPT1-1/2 |
59 mm (2.32 in) |
66 mm (2.6 in) |
|
MNPT2 |
|
|
|
G1-1/2 |
|
|
|
G2 |
|
|
|
M44x1.25 |
|
|
|
法兰 |
83 mm (3.27 in) |
90 mm (3.54 in) |
|
卫生型过程连接 |
90 mm (3.54 in) |
97 mm (3.82 in) |
PMC51：内置隔膜的过程连接 ISO 228 G 螺纹
|
图号 |
名称 |
材质 |
重量 1) |
认证 2) |
选型代号 3) |
|
|
|
|
kg (lb) |
|
|
|
A |
ISO 228 G ½" A EN 837 螺纹 |
AISI 316L |
0.60 (1.32) |
CRN |
GCJ |
|
|
|
Alloy C276 合金（2.4819） |
|
CRN |
GCC |
|
|
|
PVDF • 仅允许通过随箱安装支架安装 • MWP 为 10 bar (150 psi)，最大 OPL 为 15 bar (225 psi) • 过程温度范围为–10 … +60 °C (+14 … +140 °F) |
|
- |
GCF |
|
B |
ISO 228 G ½" A 螺纹， G ¼"螺纹（内螺纹） |
AISI 316L |
|
CRN |
GLJ |
|
|
|
Alloy C276 合金（2.4819） |
|
CRN |
GLC |
|
C |
ISO 228 G ½" A 螺纹， 孔径 11.4 mm (0.45 in) |
AISI 316L |
|
CRN |
GMJ |
|
|
|
Alloy C276 合金（2.4819） |
|
CRN |
GMC |

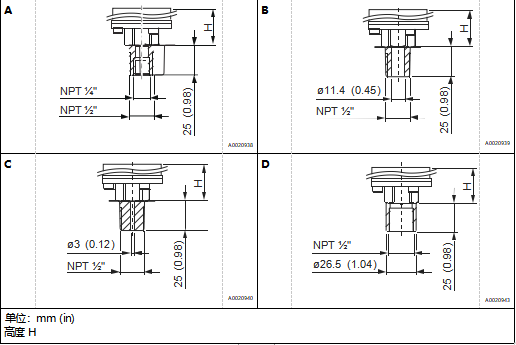

ANSI 螺纹
|
图号 |
名称 |
材质 |
重量 1) |
认证 2) |
选型代号 3) |
|
|
|
|
kg (lb) |
|
|
|
A |
ANSI ½" MNPT、¼" FNPT 螺纹 |
AISI 316L |
0.60 (1.32) |
CRN |
RLJ |
|
|
|
Alloy C276 合金（2.4819） |
|
CRN |
RLC |
|
B |
ANSI ½" MNPT 螺纹， 孔径 11.4 mm (0.45 in) |
AISI 316L |
|
CRN |
RKJ |
|
|
|
Alloy C276 合金（2.4819） |
|
CRN |
RKC |
|
C |
ANSI ½" MNPT 螺纹， 孔径 3 mm (0.12 in) |
PVDF • 仅允许通过随箱安装支架安装 • MWP 为 10 bar (150 psi)，最大 OPL 为 15 bar (225 psi) • 过程温度范围为+10 … +60 °C (+14 … +140 °F) |
|
- |
RJF |
|
D |
ANSI ½" FNPT 螺纹 孔径 11.4 mm (0.45 in) |
AISI 316L |
|
CRN |
R1J |
|
|
|
Alloy C276 合金（2.4819） |
|
CRN |
R1C |

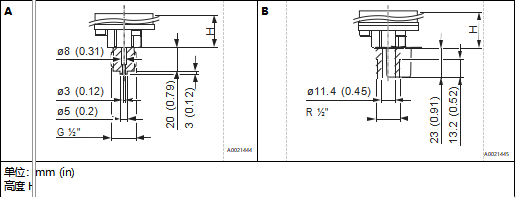

PMC51：内置隔膜的过程连接 JIS 螺纹
|
图号 |
名称 |
材质 |
重量 1) |
选型代号 2) |
|
|
|
|
kg (lb) |
|
|
A |
JIS B0202 G ½"螺纹（外螺纹） |
AISI 316L |
0.60 (1.32) |
GNJ |
|
B |
JIS B0203 R ½"螺纹（外螺纹） |
|
|
GOJ |
应用领域
Cerabar PMC51数字压力变送器采用无油电容式陶瓷测量元件，主要用于过程工业和卫生行业，可测量液体和气体的压力、液位、体积和质量。PMC51使用耐真空陶瓷膜片，确保测量系统高度安全。量程可调，快速设定功能使调试更简单，节省成本和时间。设计符合IEC61508和IEC 61511标准，满足SIL2功能安全要求。
单腔室铝或不锈钢 (316L) 外壳
过程链接：螺纹，法兰或卫生型连接
温度范围：-40 至 +130°C (-40 至 +266°F), 150°C (302°F) 可用1小时
压力范围：+100mbar 至 +40bar (+1.5 至 +600psi)
精度误差：±0.1%, "铂金型" ±0.075%
国际防爆保护认证，SIL，卫生型认证，船级认证
优势
过载保护——高精度陶瓷传感器 (99.9% Al2O3)
适用于真空、腐蚀性和研磨性介质
优良的重复性和长期稳定性
通过 IEC 61508 和 IEC 61511认证，适用于SIL2功能安全系统过程压力监测。
简单安全的菜单引导式操作模式：可使用现场显示模块进行操作；或通过4-20 mA HART、PROFIBUS PA、 FOUNDATION Fieldbus通讯方式远程操作。
模块化设计，测量差压、静压和压力（Deltabar M - Deltapilot M - Cerabar M)。如，可更换的显示模块和主电子模块。
可选安装阀组：并做打压测试
