E+H压力变送器PMC51/PMP51/PMP55的输入和输出及报警信号

输入

过程变量测量值

• 模拟电子装置：绝压和表压

• HART、PROFIBUS PA，FOUNDATION Fieldbus：根据液位（液位、体积或质量）确定绝压和表 压

• IO-Link：压力和液位

输出

输出信号

• 4...20 mA 模拟量信号，两线制

• 4...20 mA 叠加数字通信协议，HART 6.0，两线制

• 数字式通信，IO-Link，三线制

• PROFIBUS PA (Profile 3.02)数字通信信号

• FOUNDATION Fieldbus 数字通信信号

报警信号

符合 NAMUR NE 43

• 4...20 mA 模拟量：

• 过量程信号：> 20.5 mA

• 欠量程信号：< 3.8 mA

• 最小报警电流（3.6 mA）

• 4...20 mA HART： 选项：

• 最大报警电流：可以在 21…23 mA 之间设置（出厂设置：22 mA）

• 保持测量值：保持最近测量值

• 最小报警电流：3.6 mA

• IO-Link：

• 最大报警电流：永久设为 22 mA

• 最小报警电流：3.6 mA

• 保持测量值：保持最近测量值

• PROFIBUS PA：可以在模拟量输入块中设置

选项：最后一个有效输出值（出厂设置），自动防故障值，不良状态

• FOUNDATION Fieldbus：可以在模拟量输入块中设置

选项：最后一个有效值，自动防故障值（出厂设置），错误值

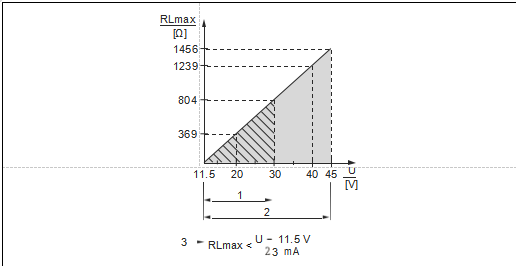

负载 - 4...20 mA 模拟量4...20 mA HART

1     本安型设备的电源电压为 11.5...30 V DC（不适用于模拟）

2     其他保护类型和未认证设备的电源电压为 11.5...45 V DC（带 35 V DC 插头连接的版本） 3     最大负载阻抗 RLmax

U     供电电压

通过手操器或通过安装有调试软件的个人计算机操作时，必须安装最小 250 Ω 的通信电阻。

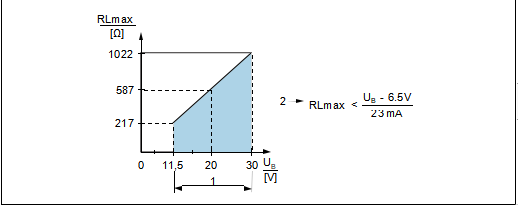

IO-Link 通信设备的电流输出负载

为保证足够的端子电压，不得超过最大负载阻抗 RL   （包括连接线的电阻），具体取决于供电单元 的供电电压 UB。

1      供电电压 11.5 … 30 VDC

2     RLmax ：最大负载阻抗

UB     供电电压

负载过高时，设备响应如下：

• 输出故障电流，显示“M803”（输出：最低报警电流）

• 定期检查，确定是否能够退出故障状态

阻尼时间

所有输出均受阻尼时间的影响（输出信号、显示单元）：

• 通过现场显示单元（非模拟）、手操器或安装有调试工具的个人计算机在 0...999 s 之间连续设 置

• 通过电子插件上的 DIP 开关设置（非 IO-Link 通信）， “开”（= 设定值）和“关闭”（= 阻尼关闭）

• 出厂设置：2 秒
