E+H变送器CPM223/253操作模式
现场操作
自动/手动模式
通常，E+H变送器在自动模式下工作。此时，变送器控制继电器动作。在手动模式下，使用 REL 键可以控制继电器动作。此外，还可以启动清洗功能。
切换工作模式的方法如下：
|
|
A0027242 |
1. |
变送器在自动模式下工作。靠近 AUTO 键上方的 LED 指示灯 (绿色)亮起。 |
|
|
|
||||
|
|
||||
|
|
A0027243 |
2. |
按下 AUTO 键。 |
|
|
|
||||
|
A0027240 |
3. |
同时按下 PLUS 键和 MINUS 键，输入密码 22，并按下 ENTER 确认，切换至手动模式。 下方的 LED 指示灯亮起(手动模式)。 |
||
|
A0027241 |
4. |
选择继电器或功能。 使用 REL 键切换继电器。动作继电器及其开关状态(开/关)在 显示屏第二行显示。 在手动模式下，连续显示测量值(例如：加料过程中的测量值 监控)。 |
||
|
A0027240 |
5. |
切换继电器。按下 PLUS 键启动继电器，按下 MINUS 键关闭 继电器。 继电器持续工作，直至再次被切换。 |
||
|
|
A0027234 |
6. |
按下 AUTO 键返回测量模式(例如：自动模式)。 所有的继电器再次在变送器的控制下动作。 |
|
|
|
||||
• 断电后，重新上电的变送器保持原工作模式。但是，继电器处于瞬态状态。
• 手动模式的优先级高于所有其他自动功能。
• 在手动模式下不能进行硬件锁定。
• 手动模式将一直持续至其被复位。
• 手动模式下的故障代码为 E102。
操作方法
工作模式

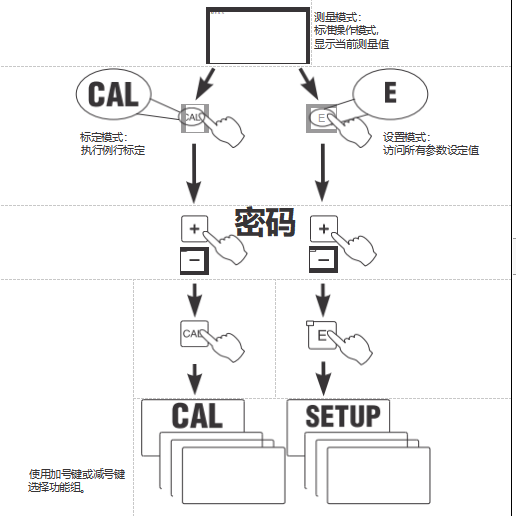

28 可能的工作模式示意图
处于设置模式下的变送器，如果持续约 15 min 无任何按键操作，变送器自动返回 测量模式。关闭所有 Hold 功能(设置过程中处于保持状态)。
密码
E+H变送器的所有设置密码均不能改变。要求输入密码时，请输入操作对应的密码：
• CAL 键+密码 22：标定菜单和偏置量设定菜单密码
• ENTER 键+密码 22：设置菜单和用户自定义设置密码
• 同时按下 PLUS 键+ ENTER 键(min. 3 s)：锁定键盘
• 同时按下 CAL 键+ MINUS 键 (min. 3 s)：解锁键盘
• CAL 或 ENTER 键+任意密码：只读模式密码。 即：所有参数均只可读取，不能修改。 在只读模式下，变送器继续测量。不能转换至保持状态。当前输出和控制器继续工作。
