FMP40-导波雷达安装操作说明

Levelflex M FMP40、FMP41C

导波雷达安装使用说明

一：概述

FGD工程中，在两种工况应用导波雷达：

1）测量料仓料位：选用缆式导波雷达

FMP40—A B B 2 CQJ B 2 1 A A

↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓

↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ 无意义

↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ 铝外壳 M20缆塞

↓ ↓ ↓ ↓ ↓ ↓ ↓ 一体化形式

↓ ↓ ↓ ↓ ↓ ↓ 带VU331

↓ ↓ ↓ ↓ ↓ 输出为两线制 4-20mA

↓ ↓ ↓ ↓ 316 DN100 PN16安装法兰连接

↓ ↓ ↓ FKM O圈密封

↓ ↓ 长度,316材质

↓ 6mm直径导波缆

非防暴

2）测量浆液罐液位：选用带塑料包覆的杆式导波雷达

FMP41C—A K CJK B 2 1 A 2 A

↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓

↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ 无意义

↓ ↓ ↓ ↓ ↓ ↓ ↓ M20缆塞

↓ ↓ ↓ ↓ ↓ ↓ 铝外壳

↓ ↓ ↓ ↓ ↓ 一体化形式

↓ ↓ ↓ ↓ 带VU331

↓ ↓ ↓ 两线制 4-20mA

↓ ↓ 316 DN150 PN16法兰连接

↓ 316外带PFA包覆

非防暴

二：安装

1 安装位置的选择	1）安装位置尽量远离进料和排放口，探头应安装在罐顶直径的1/6到1/4之间； 2）若为混凝土仓，安装位置与仓壁的距离最好大于1米，至少也要大于0.5米； 3）若为金属和塑料仓，安装位置可以距离仓壁很近，但要确保探头不碰到仓壁； 4）安装位置应保证导波缆或导波杆与所有仓内附件的距离大于300mm； 5）探头的长度决定了探测范围，导波缆末端应该在仓底以上100mm；若缆绳过长，可以截短；建议为探头安装保护盖，防止阳光直晒和雨淋。

导波缆的固定
1．导波缆处于自由状态	2 缆式探头的可靠接地安装		3缆式探头的可靠绝缘安装
不建议导波缆处于自由状态
探头末端应该被固定，以防止它接触到容器内壁或与容器内的其他物体接触或者与混凝土内壁距离小于0.5米。导波缆要么选择可靠的接地安装形式，要么选择可靠的绝缘安装形式
两种安装
（1）选用螺纹连接		（2）选用法兰连接

安装方法： a) 在储物罐顶部开一个圆孔。 b) 将带有内螺纹的套筒焊接在储物罐顶部。 c) 将导波雷达旋入螺纹。		安装方法： a) 将一个与导波雷达法兰相适合的法兰安装在储物罐顶部的圆孔上。 b) 将导波雷达法兰与用户法兰相接。

导波雷达的特点决定了，其安装孔直径不能太大

较理想的安装孔应该是在DN50….DN150,深度不超过150mm

下面是三种不理想安装条件下的处理方法:

1)安装短管在50~150mm之间，但高度大于150mm：

则为了防止探测器碰到管口边缘，须加装一个对中圆盘FAU30。

附件FAU30由一个外径等于管口内径的圆盘和一个高度等于管口高度的金属杆组成。

2）安装短管直径大于200mm：管壁会对信号产生较大影响，这时，需要加装一个喇叭型的法兰安装附件FAU20。

3）直径大于250MM时：

应该在安装孔内再加装一个直径小于150mm的管子

三：接线

步骤	说明	示意图
2	¨ 接线前接地线端子（7）必须连好 ¨ 拧紧锁紧螺丝（8）该螺丝确保探头和电子腔室电势平衡 ¨ 拧下外壳盖（2）
3	按下述流程接线 ¨ 取下显示模块（3）
4	¨ 拿掉端子腔室（4）盖板，注意：拿出盖板时不要拔掉显示模块数据线的连接插头 ¨ 把接线端子拉出 ¨ 将电缆（5）穿过缆塞，应使用屏蔽双绞线
5	只在传感器侧将电缆屏蔽层接地（7） ¨ 接线：此仪表输出为两线制4-20mA标准信号，请按两线制接法将电缆连接到“1”“2”号端子。 “2”号端子为4-20mA“+”； “1”号端子为4-20mA “—” ¨ 拧紧缆塞（6） ¨ 拧紧盖板螺钉 ¨ 将显示模块插回 ¨ 旋紧外壳盖（2） ¨ 上电

四：操作

FMP40的操作通过‘E+H’专用的‘VU 331’液晶操作面板来完成。液晶操作面板由两部分组成1）液晶显示屏 2）三个操作按钮。

4．1 液晶显示屏靠左侧的符号所表示的意义：

图标	含义
	报警符号：当仪表报警时该符号出现,如果该符号闪烁表示有报警
	上锁符号：当仪表被锁定时，该符号出现，参数的修改被禁止
	通信符号：当仪表通过HART PROFIBUS-PA或FF总线传送数据时该符号出现

4．2 三个操作按钮的作用

按钮	作用
＋	上行键，增加当前参数值或转到上一个功能组。
－	下行键，减少当前参数值或转到下一个功能组。
E	确定键，改变某参数值后的确定或者转到当前功能组中的下一个功能参数。
同时按＋和－	退出键，返回到当前功能组中的上一个功能参数或者返回上一级菜单
同时按＋和E	LCD对比度增加
同时按－和E键	LCD对比度降低
同时按＋，－，E	硬件上锁/解锁。解锁时用户会被要求输入三位解锁密码

4．3 操作菜单的结构

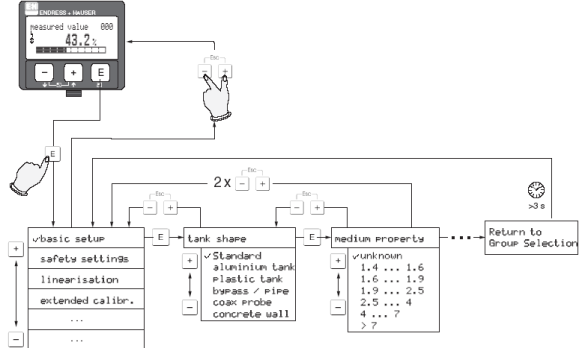

用显示和操作模块VU331菜单操作 (参考下图)：

修改“XX功能”中参数的操作步骤：

Levelflex M FMP41C上电后液晶显示器显示00功能--测量值

1．按“E”键进入第一级“功能组”菜单。

2．按“-”、“+”来选择需要的“功能组”类。按“E”确定选择同时进入第二级“功能菜单”的第一个“功能”,

再按“E”进入第二个“功能”。

3．通过按“E” 键进入某个需要设定或修改的“功能”后

A. 用“-”、“+”选择“功能”中列出的适合参数

B 按“E”确定选择的参数，被选中的参数前面显示“√”。

C 再按“E”确定编辑值，同时进入同一“功能组”的下一个“功能菜单”。

D “-”、“+”同时按下，返回同一“功能组”的上一个“功能菜单”，再一次将“-”、“+”同时按下，返回第一级“功能组”菜单。

4．从第一级“功能组”菜单，“-”、“+”同时按下返回到测量值显示，一次操作完成。

4.4上电：仪表的初始化过程会按照下表的顺序进行：

当仪表第一次上电显示面板上会出现初始化信息
5秒钟后显示如右图显示的信息
5秒钟后出现右图显示的信息(例如：HART设备)
5秒钟后或按“E后，出现右图显示的信息选择语言这条信息会出现在仪表首次上电时，以后再从新上电时则不会显示
选择基本单位这条信息会出现在仪表首次上电后，以后再从新上电时则不会显示
最后停止在：显示当前测量值此时如果按下E，则可进入功能组选择
