E+H超声波液位计的调试和抑制
一 、安装：
注意：导波雷达液位计FMP40在安装过程中或者安装后，仪表及其附近勿再进行电焊作业，否则会引起电路模块损毁！！如确需要动电焊作业，需要将仪表的电路模块拆下，作业完成后再装上。
l 固体料仓安装提示
1） 尽量远离进料口和排放口，保障进料和磨损最小
2） 探头安装在罐直径的1/6—1/4之间
3） 混凝土料仓应离罐壁大约1m，但最小距离为0.5米
4） 金属和塑料的罐可以靠近罐壁，但是探头不能碰到罐壁,距离最近为300mm.
5） 探头末端应该在仓底150mm上，所以订货时长点比短点好，长了可以截短点。
注意：一定要测量并记住截短后的缆绳的准确长度
6） 过程中，介质容易产生静电，那么加接地链或者探头末端接地。
l 液体料仓安装提示
1）尽量远离进料口和排放口，保障进料和磨损最小
2）探头安装在罐直径的1/6—1/4之间，最少距离罐壁为100mm
3) 不要安装在金属罐的中间位置
4）探头末端应该距离仓底最小为150mm，所以订货时长点比短点好，长了可以截短点
注意：一定要测量并记住截短后的缆绳的准确长度
提示：为了优化安装，可以安装在导波管或者是旁通管里（限于液体），对于杆式探头或者是同轴探头。

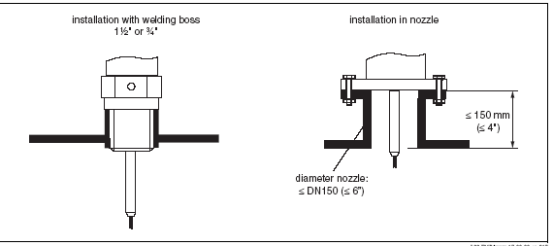

l 过程的连接，如图：螺纹安装和法兰安装
安装短管的尺寸为：80mm<短管直径DN<150mm
短管高度<150mm
注意：过高，过大，过细的安装短管会影响雷达波的发射和接收，甚至引起测量困难。

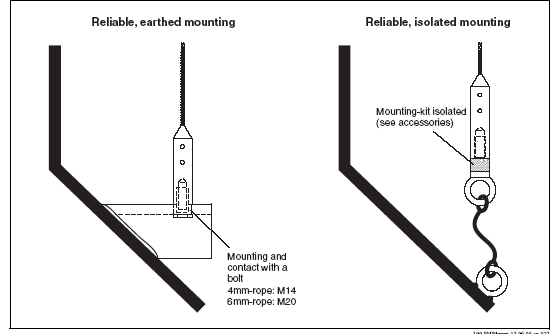

l 探头末端接地安装和绝缘环安装

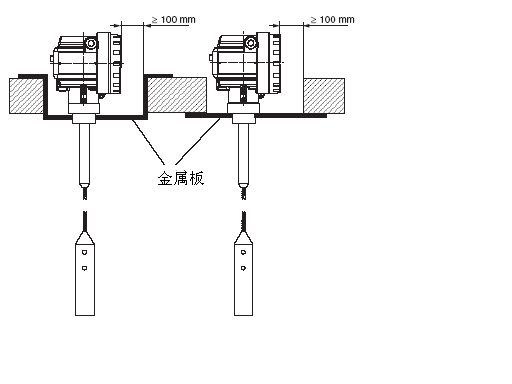

l 混凝土罐的顶部安装，注意避免金属板积累水。
l 缆绳长度确定
缆绳在安装时不要使缆绳崩的过紧，否则会使缆绳承受过大的张力，引起缆绳断裂。需要在测量量程的基础上延长适当距离，使缆绳保持松弛状态，具体指标为 >=1cm/m
如下图：

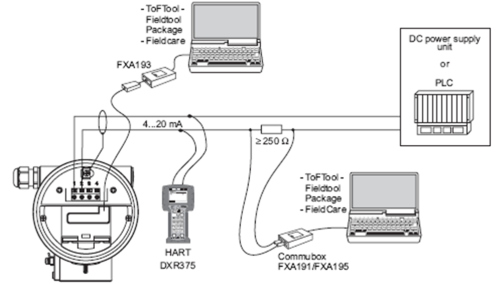

二 、接线
接线方式为2线制，其供电和接线方式能从雷达的铭牌上找到。其中1（－）和2（＋）端子为24回路供电，3和4端子为电流测试端子，无须接线。
按键说明：
共有-、+、E键
l -或者-修改参数值
l E键用于参数确认
l 同时按+和-可以返回到上一层菜单
调试：
l
基本设置
1、 在测量画面下，按E键进入主菜单，用+或者-找到
，按E进入。
l 罐形选择
用+或者-选择罐的类型,按E确认。
l 被测量介质介电常数选择：
接着按E，如果测量石灰，选择1.6—1.9
l 过程工况的选择：
，一般选择标准，选择 standard
l 探头固定方式的选择
，如果末端未固定，则选择Free。如果固定未接地固定方式，选择tie down isol.
l 如果缆绳被截短，需要选择modified
选择此时的探头状态，如果空罐的时候选择Free，
输入完成后按E键
l 按E到
，,将截短后的缆长度（从罗纹处到探头末端长度）输入，输入完成后按E。
l 接着按E进入空罐设定：
，用+或者-来修改。空罐高度为从液位计法兰到缆末端的距离，如下图
l 满罐设定
，此值为20毫安对应量程。如下图
设定完成后，其他选项默认。同时按+和-返回到主菜单。
l 接着按E后会看到调试完成后的测量数值
，dist为雷达法兰到液面的距离，m.val为物位高度
l 接着按E到抑制画面（抑制用来消除过程的干扰）
，用＋或－者选择manual
选择“manual”后，会出现一个要求输入抑制距离的画面
如下图
注意：输入抑制距离，空罐时输入量程距离，有液位时输入液面到法兰的距离-60厘米，最好是空罐抑制，空罐抑制距离为缆绳的长度LN(缆绳的长度能从名牌上读到，例如LN=11000mm )。做抑制时一定要知道料位的位置，可以用人工投迟来确认。
3、输入距离后，按下E键，进入下一个画面
4．选择ON，按下E键一次后，画面上出现闪烁提示“recording mapping ….”，等到不闪烁后，画面上ON变成OFF,此时抑制完成,.继续按E键后,出现抑制后的测量结果
注意:Dist是雷达自己测量的距离,该距离必须是正确的！ Meas.v＝空高－距离 。
返回测量主画面,调试完成。
l 液晶显示画面的设定
如果显示%液位，那么需要在主菜单下进入linearisation 菜单，选择LEVEL CU
如果显示米（m） 液位，那么需要在主菜单下进入linearisation 菜单，选择LEVEL DU
提示：
测量正确与否，可以用尺子从液位计法兰处到液面距离测量出来。察看
,dist为液位计测量到的法兰到液面的测量距离，meas.v为测量的液位。meas.v=E（空高）-D（dist）
l 优化参数：如果测量中存在干扰因素导致出现测量误差，可以使用抑制功能进行优化。
一、 mapping的目的是消除测量范围内的固定物的干扰。是一种静态的抑制，是保证准确测量的一种优化方法。
二、 mapping 的步骤：
1、测量状态下，按“E”进入主干菜单，按“+”或者“-”选择“Basic setup”,进入后选择如
如下画面
2、选择“manual”后，会出现一个要求输入抑制距离的画面
如下图
注意：输入抑制距离，空罐时输入量程距离，有液位时输入液面到法兰的距离-60厘米，最好是空罐抑制，空罐抑制距离为缆绳的长度LN(缆绳的长度能从名牌上读到，例如LN=11000mm )。做抑制时一定要知道料位的位置，可以用人工投迟来确认。
3、输入距离后，按下E键，进入下一个画面
4．选择ON，按下确认后，画面上出现闪烁提示“recording mapping ….”，等到不闪烁后，抑制完成，出现抑制后的测量结果
返回测量主画面
如果调试参数搞混乱的情况下，建议进行出厂复位。复位如下：
l 复位：复位密码7864，步骤如下
在测量画面下，按E进入主菜单
，按+或者-找到
，接着按E到
，接着按E到
，接着按E到复位画面
，输入7864后按E确认，复位完成。同时按+和—返回到测量画面
