超声波液位计-FMU90常规介绍

E+H FMU90 超声波液位计

1工作原理

BD盲区； D探头振膜表面到物料表面的距离；E测量零点（0% ，空罐）；F最高物位（100% ，满罐）；L物位高度；V物料的体积（或质量）

探头向物料表面发射超声波脉冲信号。物料表面反射回波，这部分回波又被探头所接收。变送器计算探头发射和接收超声波脉冲信号的时间差t ，由时间t和声速c可计算出探头振膜表面和物料表面的距离

D=C * t/2

通过计算出的D值可计算出理想状态下的物位L，体积V等

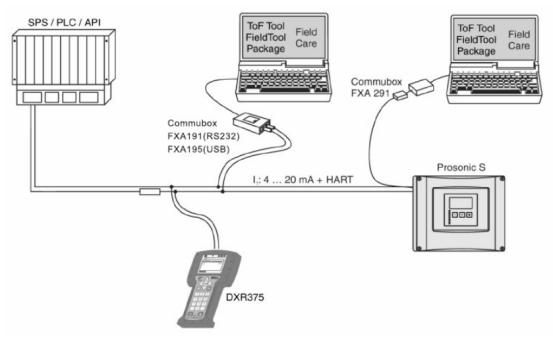

2 通过HART通讯连接375手抄器

在标准型号中，HART信号是加载于第一输出电流之上的。系统采用HART通讯，电路中必须要有250Ω的通讯电阻。

3 参数设置

（1）探头选择

Menu→基本设定→探头选择

①输入：分配传感器通道

 •无传感器

•传感器1

•传感器2，只适用于2通道

②传感器选择，选择传感器型号

如果你不知道传感器型号请选择"自动"，仪表将自动检测传感器型号

（2）应用参数

Menu→基本设定→应用参数

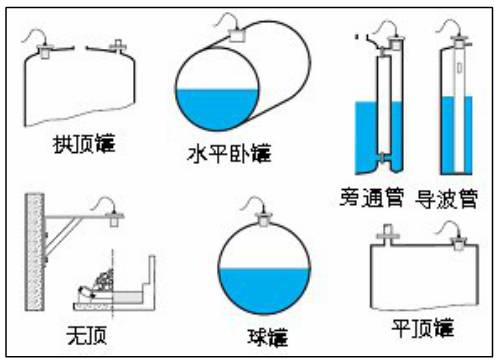

①选择罐形状

•拱顶罐

•水平卧罐

•旁通管

•导波管

•无顶

•球罐

•平顶罐

②介质特性

 •液体

•糊状物

•固体颗粒<4mm

•固体颗粒>4mm

•未知

③选择过程条件

•标准液体

•平静液面

•波动液面

•带搅拌器

•快速变化

•标准固体

•固体粉料

•皮带

•测试：无滤波

（3）标定

①空标定

Menu→基本设定→输入空罐高度，超声波探头表面到罐底距离

②满标定

Menu→基本设定→输入上料最大高度，此值也是20mA对应值

（4）物体单位

Menu→基本设定→物体单位

m、mm、ft、inch、％

（5）输出设置

Menu→输出∕计算→电流输出1→扩展标定→调整20mA电流值

•4-20mA

•0-20mA

•固定电流

4 状态指示灯

 （1）绿色：正常测量模式，无任何报警。

 （2）红灯闪烁：警告 一个故障被检测，但是测量仍然连续，测量数值的可靠性不再被保证。

 （3）红灯常亮：报警 一个故障被检测，测量中断。

（4）不亮：无电源。

5 常见故障代码

（1）A 01 651：第一通道液位进入安全距离之内太靠近探头。

             解决方法：检查是否是液位太高引起的，如果是则需要降低液位，如果不是则需要复位后重新标定。

（2）W 01 682：第1通道输出电流超范围

             解决方法：检查基本设定参数，进行基本标定。

（3）A 01 231：第1通道传感器错误

             解决方法：检查接线，必要时更换HF模块或电路板。
