E+H变送器COM253-DX0005测量与安装
E+H变送器COM253测量系统
完整的测量系统包括：
• Liquisys M COM223 或 COM253 变送器
• 溶解氧传感器
– COS41，与 Liquisys M COM2x3-DS/DX 配套使用
– COS61，与 Liquisys M COM2x3-WS/WX 配套使用
可选：
• OM 延长电缆、VS 接线盒
• CYY101 防护罩，适用于现场型外壳
完整的测量系统示意图
1 溶解氧传感器
2 CYA112 浸入式安装支架
3 CYH112 通用悬摆式安装支座
4 CYY101 防护罩
5 Liquisys M COM253 变送器
6 Liquisys M COM223 变送器
7 COA451 可伸缩式安装支架
安装条件
现场型变送器

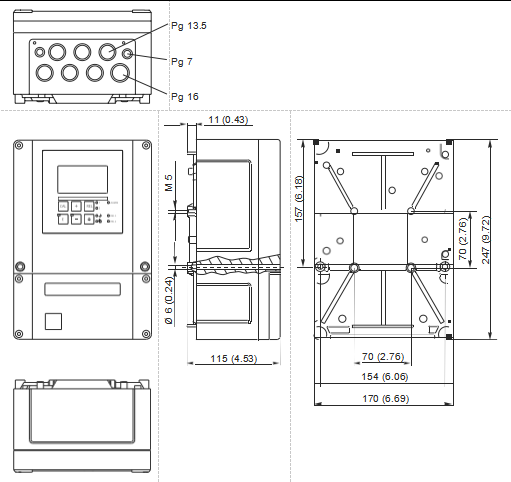

现场型变送器的外形尺寸示意图，单位：mm (inch)
变送器上预留有电缆入口开孔(连接电源)。空运时，开孔具有压力平衡作用。安装 电缆前，确保变送器外壳内无湿气渗入。电缆安装后，外壳完全密闭

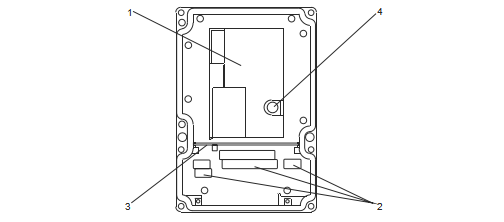

现场型变送器外壳的内部结构示意图
1 可拆卸式电子腔
2 接线端子
3 分隔板
4 保险丝
盘装型变送器

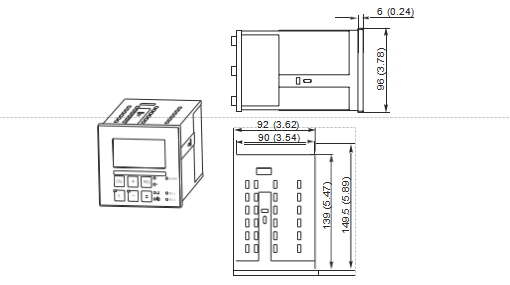

盘装型变送器的外形尺寸示意图；单位：mm (inch)
安装指南
4.3.1 现场型变送器
通过以下方式固定现场型变送器外壳：
• 壁式安装：使用固定螺钉固定
• 柱式安装：安装在圆形管道上
• 柱式安装：安装在方形立柱上
注意
气候条件的影响(雨、雪、直接日晒等)
操作错误会导致变送器整体故障
‣ 户外安装时，始终安装防护罩(参考“附件”章节)。
变送器的壁式安装

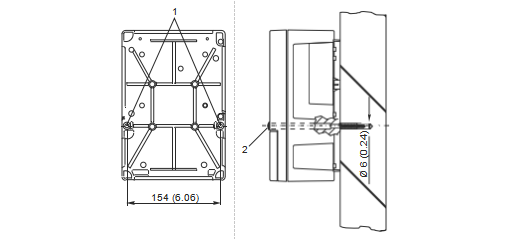

现场型变送器的壁式安装示意图
1 固定安装孔
2 塑料保护帽
参考以下步骤将变送器安装在墙壁上：
• 将两颗固定螺丝从前方安装在两个固定安装孔(1)中。
• 参考上图，将变送器安装在墙壁上。
• 在孔口处安装塑料保护帽(2)。
使用柱式安装套件将现场型变送器固定安装在水平和竖直柱子或管道(max. Ø 60 mm (2.36"))上。

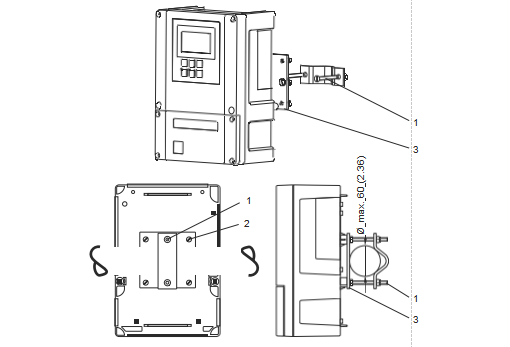

在水平或竖直管道上安装现场型变送器
1 固定螺丝
2 安装螺丝
3 安装板
参考以下步骤将变送器安装在立柱上：
1. 将安装套件中的两颗固定螺丝(1)安装在安装板(3)的孔口中。 2. 使用四颗固定螺丝(2)将安装板拧至变送器上。
3. 使用卡环将安装有现场型变送器的支架固定在立柱或管道上。
也可以将现场型变送器和防护罩固定在 Flexdip CYH112 安装支架上。

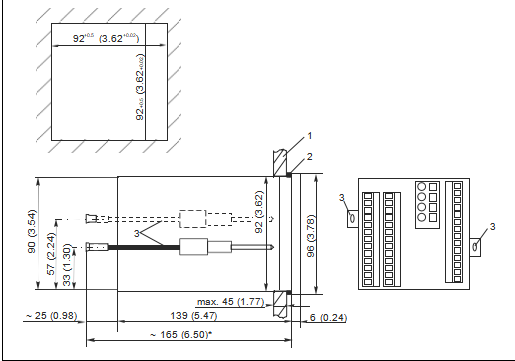

盘装型变送器
所需安装深度约为 165 mm (6.50").
单位：mm (inch)
1 安装板
2 密封圈
3 拧紧螺丝
* 所需安装深度
安装后检查
• 安装后，检查变送器是否被损坏。
• 检查E+H变送器COM253-DX0005是否采取防潮和防直接日晒保护措施(例如：安装防护罩)。
测量电缆和传感器连接
需要使用专用多芯屏蔽测量电缆将 COS41 溶解氧传感器连接至变送器。使用接线盒和延 长电缆延长测量电缆：
|
传感器类型 |
电缆 |
延长电缆 |
|
COS41 |
CYK71 电缆 |
VBM 接线盒+ CYK71 电缆 |
|
最大电缆长度 |
|
|
COS41 |
CYK71 电缆：50 m |
测量电缆和传感器连接
需要使用接线盒和延长电缆延长测量电缆：
|
传感器类型 |
电缆 |
延长电缆 |
|
COS31/61/71，带整体电缆连接 |
OMK 电缆，带 SXP 连接头 |
VS 接线盒+ OMK 电缆 |
|
COS31/61/71，带 TOP 68 接头连接 |
CYK71 电缆，带 SXP 连接头 |
VS 接线盒+ OMK 电缆 |
|
最大电缆长度 |
|
|
COS31/61/71 |
OMK / CYK71 电缆： 100 m |
