PH变送器CLM253-CD0005的安装和测量
CLM253测量系统
完整的测量系统包括：
• Liquisys M CLM223 或 CLM253 变送器
• 电极，带/不带内置温度传感器
• 测量电缆(可选)：CYK71 或 CPK9 (电导式测量)或 CLK5 (电感式测量)
可选：
• 浸入式安装支架，例如：CLA111
• 延长电缆、VBM 接线盒
• CYY101 防护罩，适用于现场型外壳

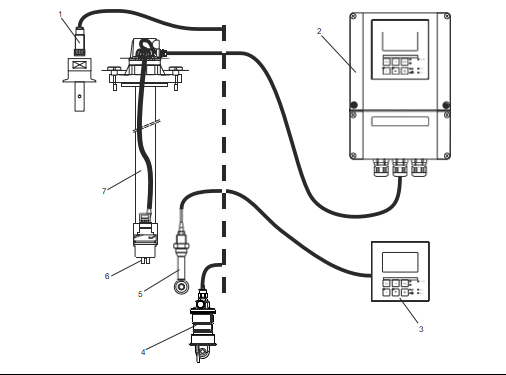

完整的测量系统示意图
1 CLS15 电导式传感器
2 Liquisys M CLM253 变送器
3 Liquisys M CLM223 变送器
4 CLS54 电感式传感器
5 CLS50 电感式传感器
6 CLS21 电导式传感器
7 CLA111 浸入式安装支架
安装条件
现场型变送器
变送器上预留有电缆入口开孔(连接电源)。空运时，开孔具有压力平衡作用。安装 电缆前，确保变送器外壳内无湿气渗入。电缆安装后，外壳完全密闭。

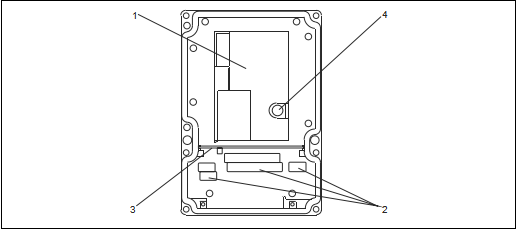

现场型变送器外壳的内部结构示意图
1 可拆卸式电子腔
2 接线端子
3 分隔板
4 保险丝

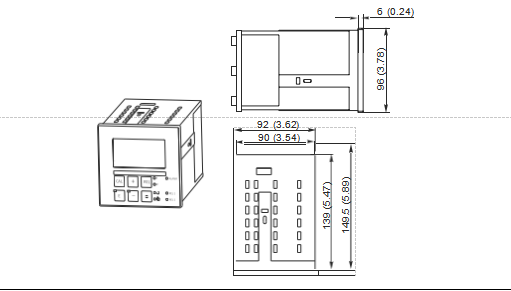

盘装型变送器
现场型变送器
通过以下方式固定现场型变送器外壳：
• 壁式安装：使用固定螺钉固定
• 柱式安装：安装在圆形管道上
• 柱式安装：安装在方形立柱上
注意
气候条件的影响(雨、雪、直接日晒等)
操作错误会导致变送器整体故障
‣ 户外安装时，始终安装防护罩(参考“附件”章节)。
变送器的壁式安装

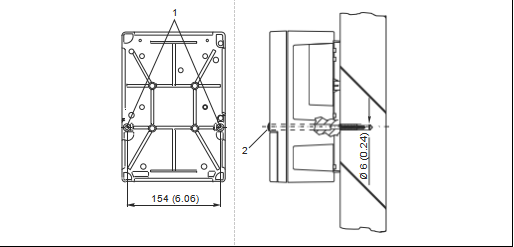

现场型变送器的壁式安装示意图
1 固定安装孔
2 塑料保护帽
参考以下步骤将变送器安装在墙壁上：
• 将两颗固定螺丝从前方安装在两个固定安装孔(1)中。
• 参考上图，将变送器安装在墙壁上。
• 在孔口处安装塑料保护帽(2)。
使用柱式安装套件将现场型变送器固定安装在水平和竖直柱子或管道(max. Ø 60 mm (2.36"))上。
6 在水平或竖直管道上安装现场型变送器
1 固定螺丝
2 安装螺丝
3 安装板
参考以下步骤将变送器安装在立柱上：
1. 将安装套件中的两颗固定螺丝(1)安装在安装板(3)的孔口中。 2. 使用四颗固定螺丝(2)将安装板拧至变送器上。
3. 使用卡环将安装有现场型变送器的支架固定在立柱或管道上。
也可以将现场型变送器和防护罩固定在 Flexdip CYH112 安装支架上。
安装后检查
• 安装后，检查变送器是否被损坏。
• 检查变送器是否采取防潮和防直接日晒保护措施
测量电缆和传感器连接
需要使用专用屏蔽测量电缆将电导率传感器连接至变送器。PH变送器CLM253-CD0005可以使用下列预端接的多芯 电缆：
|
传感器类型 |
电缆 |
延长电缆 |
|
双电极传感器，带/不带 Pt100 温度传 感器 |
CYK71 电缆 CPK9*电缆(连接 CLS16) |
VBM 接线盒+ CYK71 电缆 |
|
电感式传感器 CLS50、CLS52 |
传感器整体电缆 |
VBM 接线盒+ CLK6 电缆 |
*高温型，无 PML
|
最大电缆长度 |
|
|
电导式电导率测量 |
CYK71 电缆：max. 100 m (328 ft) |
|
电阻率测量 |
CYK71 电缆：max 15 m (49.2 ft) |
|
电感式电导率测量 |
CLK5 电缆(含传感器电缆)：max. 55 m (180 ft) |
连接现场型变送器的测量电缆
参考以下步骤将电导率传感器连接至现场型变送器：
1. 打开外壳盖，操作接线腔内的端子接线排。
2. 破开缆塞开孔，安装缆塞，并使电缆穿过缆塞。
3. 参考接线端子分配连接电缆(参考接线腔粘贴标签)。
4. 拧紧缆塞。
