PH变送器CPM223-MR8005
PH变送器CPM223-MR8005操作方式
快速操作指南
可以通过以下方式操作变送器：
• 操作按键现场操作
• 通过 HART 接口操作(可选，适用于 HART 型变送器)：
– HART 手操器
– 带 HART 调制解调器和安装有 Fieldcare 调试工具的个人计算机
• 通过 PROFIBUS PA/DP 接口操作(可选，适用于相应仪表型号)，通过带相应接口和安 装有安装有 Fieldcare 调试工具的个人计算机，或可编程逻辑控制器(PLC)。
操作 HART 型或 PROFIBUS PA/DP 型变送器时，请参考《操作手册》中的相关章节
• Liquisys M CXM223/253 PROFIBUS PA/DP：BA00209C
• Liquisys M CXM223/253 HART：BA00208C
以下章节中仅介绍了变送器的按键操作。
显示与操作单元
LED 指示灯
液晶显示屏
变送器的液晶显示屏
1 工作模式图标(正常工作)
2 标定模式图标
3 设置模式图标(组态设置)
4 “保持”模式图标(电流输出保持最近电流状态)
5 变送器接收到通信信号图标
6 继电器 3/4 工作模式图标： ○不动作、 .动作
7 菜单号
8 在测量模式下：测量值；在设置模式下：参数设置值
9 在测量模式下：第二测量值；在设置/ 标定模式下：设定值等
10 自动 温度补偿
11 手动 温度补偿
12 “错误”：错误显示
13 温度偏置量
操作单元
同时显示当前测量值和温度，因此可以查看重要过程参数。PH变送器CPM223设置菜单中的简要文本帮助 用户设置设备参数。
操作单元示意图
1 液晶显示屏，用于显示测量值和设置参数
2 按键，在手动模式下切换继电器和显示当前触点
3 报警 LED 指示灯
4 自动/手动模式切换开关
5 限位触点继电器 LED 指示灯(状态切换)
6 主要操作按键，用于标定和设备设置
7 用户自定义信息
按键功能

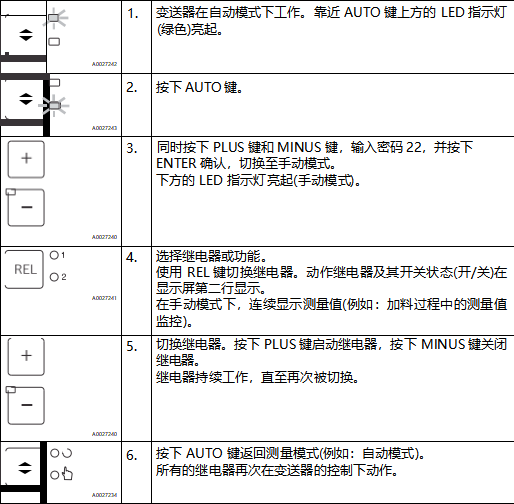

自动/手动模式
通常，变送器在自动模式下工作。此时，PH变送器CPM223-MR8005变送器控制继电器动作。在手动模式下，使用 REL 键可以控制继电器动作。此外，还可以启动清洗功能。
切换工作模式的方法如下：
• 断电后，重新上电的变送器保持原工作模式。但是，继电器处于瞬态状态。
• 手动模式的优先级高于所有其他自动功能。
• 在手动模式下不能进行硬件锁定。
• 手动模式将一直持续至其被复位。
• 手动模式下的故障代码为 E102
工作模式
密码
变送器的所有设置密码均不能改变。要求输入密码时，请输入操作对应的密码：
• CAL 键+密码 22：标定菜单和偏置量设定菜单密码
• ENTER 键+密码 22：设置菜单和用户自定义设置密码

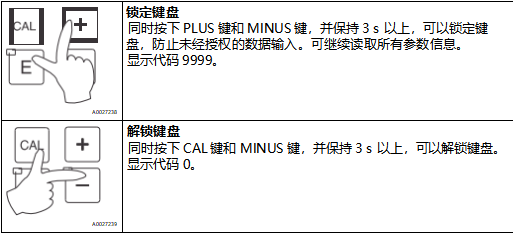

• 同时按下 PLUS 键+ ENTER 键(min. 3 s)：锁定键盘
• 同时按下 CAL 键+ MINUS 键 (min. 3 s)：解锁键盘
• CAL 或 ENTER 键+任意密码：只读模式密码。 即：所有参数均只可读取，不能修改。 在只读模式下，变送器继续测量。不能转换至保持状态。当前输出和控制器继续工
作。

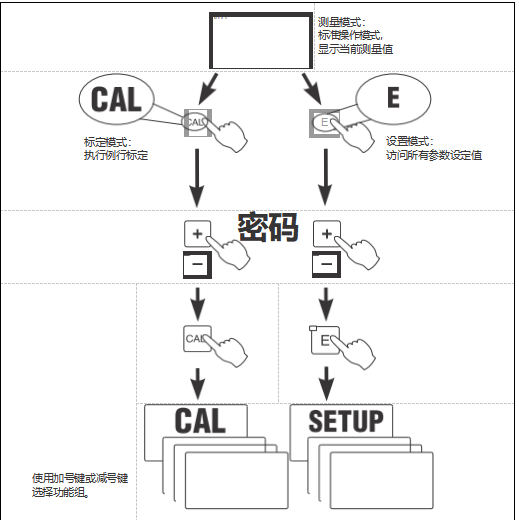

菜单结构
功能组中包含设置和标定功能：
• 在设置模式下，通过 PLUS 键和 MINUS 键选择功能组。
• 在功能组内，通过 ENTER 键切换功能选项。
• 在功能选项中，通过 PLUS 键和 MINUS 键选择所需选项或编辑设定值。使用 ENTER 键确认，并继续进行后续操作。
• 同时按下 PLUS 键和 MINUS 键(退出功能键)，退出程序(返回主菜单)。
• 再次同时按下 PLUS 键和 MINUS 键，切换至测量模式。
保持功能：“冻结”输出
在设置模式和标定过程中，可以“冻结”电流输出(工厂设置)；即：始终保持当前状态。
此时，显示屏上显示“Hold”图标。通过电流输出 2 输出控制器动作变量(4...20 mA 电流 稳态控制)时，保持过程中设置为 0/4 mA 电流。
• 可以在“服务”功能组中查询保持设定值。
• 在保持过程中，所有触点复位为静态。
• 保持优先级高于所有其他自动功能。
• 在保持状态下，积分器 I 复位至 0。
• 故障报警延迟时间复位至“0”。
• 通过外部保持输入也可以开启此功能(参考接线图；数字量输入 1)。
• 出现电源故障时，手动保持(S3 功能选项)不受影响。
