E+H PH变送器CPM223-MR0005安装方式示意图

PH变送器CPM223-MR0005 测量系统

完整的测量系统包括：

• Liquisys M CPM223 或 CPM253 变送器

• pH 或 ORP 电极，带/不带内置温度传感器

• 浸入式安装支架、流通式安装支架或可伸缩式安装支

• pH 测量电缆(例如：CPK9)

可选：

• 延长电缆、VBA 或 VBM 接线盒

• CYY101 防护罩，适用于现场型外壳

完整的测量系统示意图

1      CPA250 流通式安装支架

2     VBA 接线盒

3      Liquisys M CPM253 变送器

4     测量电缆，例如：CPK9

5      Liquisys M CPM223 变送器

6      Cleanfit W CPA450 可伸缩式安装支架

7      电极，例如：Orbisint CPS11

8     CPA111 浸入式安装支架

9     延长电缆

安装条件

现场型变送器

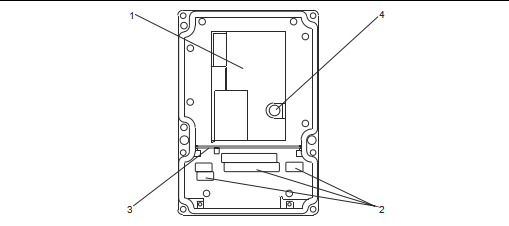

  现场型变送器外壳的内部结构示意图

1     可拆卸式电子腔

2     接线端子

3     分隔板

4     保险丝

盘装型变送器

      安装指南

4.3.1      现场型变送器

通过以下方式固定现场型变送器外壳：

• 壁式安装：使用固定螺钉固定

• 柱式安装：安装在圆形管道上

• 柱式安装：安装在方形立柱上

注意

气候条件的影响(雨、雪、直接日晒等)

操作错误会导致变送器整体故障

‣  PH变送器CPM223-MR0005户外安装时，始终安装防护罩(参考“附件”章节)

变送器的壁式安装

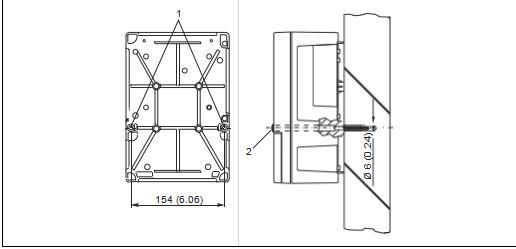

5       现场型变送器的壁式安装示意图

1      固定安装孔

2      塑料保护帽

参考以下步骤将变送器安装在墙壁上：

• 参考上图，钻安装孔→   5。

• 将两颗固定螺丝从前方安装在两个固定安装孔(1)中。

• 参考上图，将变送器安装在墙壁上。

• 在孔口处安装塑料保护帽(2)。

变送器的柱式安装

使用柱式安装套件将现场型E+HCPM223-MR0005变送器固定安装在水平和竖直柱子或管道(max. Ø 60 mm (2.36"))上。

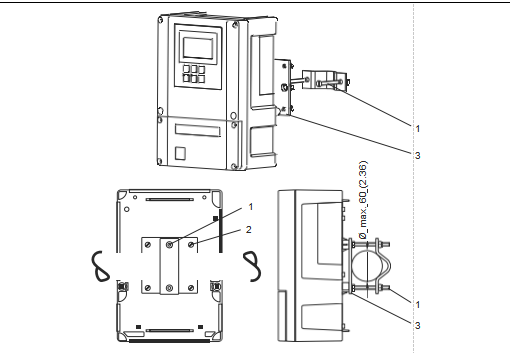

     在水平或竖直管道上安装现场型变送器

1      固定螺丝

2     安装螺丝

3     安装板

参考以下步骤将变送器安装在立柱上：

1.  将安装套件中的两颗固定螺丝(1)安装在安装板(3)的孔口中。  2.   使用四颗固定螺丝(2)将安装板拧至变送器上。

3.   使用卡环将安装有现场型变送器的支架固定在立柱或管道上。

也可以将现场型变送器和防护罩固定在 Flexdip CYH112 安装支架上

安装后检查

• 安装后，检查变送器是否被损坏。

• 检查变送器是否采取防潮和防直接日晒保护措施(例如：安装防护罩)。
