德国恩德斯豪斯变送器CM42-MAA000EAZ00
E+H水质分析变送器CM42-MAA000EAZ00应用领域
Liquiline M CM42 为两线制变送器，用于在各类过程测量应 用中进行液体分析。
变送器可选配坚固耐用的塑料外壳和卫生型不锈钢外壳，特 别适合下列应用场合：
• 化工过程
• 制药行业
• 食品技术

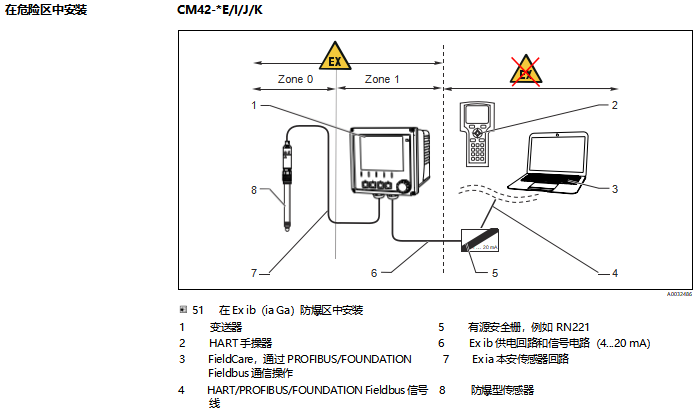

• 危险区应用
变送器适用 3 级污染等级，符合 IEC/EN 61010-1 标准。
优势
• 使用成本低：
• 通过快速设置菜单和飞梭旋钮轻松完成设备调试
• Memosens 技术：传感器允许在实验室中标定，即插即 用
• 通过传感器参数优化过程和维护
• 模块化结构设计，减少备件库存
• 通过 Fieldcare 和 W@M 实现高效资产管理
德国恩德斯豪斯变送器功能与系统设计
整套测量系统包括：
• E+H水质分析变送器CM42-MAA000EAZ00变送器，带安装板（例如用于墙装）
• 传感器及配套传感器电缆 • 可选：
• 合适的探头支座

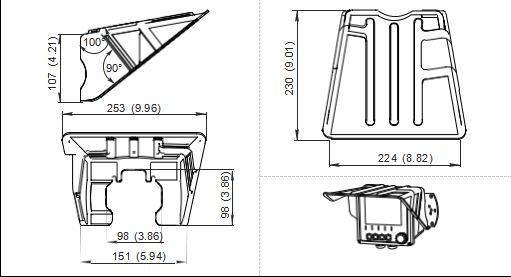

• 管装套件 • 防护罩
设备结构
固件 可以选择下列应用软件包：
• 基本型（CM42-******EA）
标准型固件，适用大多数常规测量点
• 扩展型（CM42-******EB）
提供多种附加功能，提高系统安全性和品质
• 高端型（CM42-*****EH）
额外配备测量点监测功能，提供操作参数概览
可靠性 Memosens MEMO SENS
Memosens 技术使测量点更安全、更可靠：
• 非接触式数字信号传输，实现最优电气隔离效果
• 允许在实验室中标定传感器，提升了过程测量点的稳定性
• 采用本安电子部件，允许在危险区中使用。
• 基于记录的传感器参数进行预维护，例如：
• 总运行小时数
• 出现极高或极低测量值的工作小时数
• 高温工况下总工作小时数
• 蒸汽消毒次数
• 传感器状态
整体防水防潮
• 允许水下连接
• 无接触腐蚀
快速设置
在 1 分钟内获取首个测量值
只需在快速设置菜单中设置少量参数，测量点即可进行测量。可靠显示首个测量值。
电极状态检查（SCC，仅适用 pH 电极）
电极状态检查可以监测电极状态和电极的老化程度。电极状态通过信息 SCC 电极充分或 SCC 电极 损坏标识。每次标定后，更新电极状态。
电极检测系统（SCS，仅适用 pH 电极）
电极检测系统(SCS)监测 pH 玻璃电极的高阻抗。CM42-MAA000EAZ00超出阻抗值范围时，触发报警。
• 玻璃破裂是导致高阻抗值下降的主要原因。
• 导致阻抗值增大的原因如下：
• 电极干燥
• pH 玻璃膜磨损
过程检测系统（PCS）：使用寿命检测（仅适用高端型固件）
过程检测系统(PCS)检测测量信号是否处于停滞状态。在指定时间内测量信号未发生变化时(多个测 量值)，触发报警。
导致测量值停滞的主要原因如下：
• 传感器被污染，或传感器未浸入在介质中
• 传感器故障
• 过程错误(例如：通过控制系统)
安装背板
适用于塑料外壳型变送器
环境条件
|
环境温度 |
非防爆型 防爆型：ATEX (1)2G、IECEx ib Gb [iaGa]、NEPSI ib Gb [iaGa]、EAC Ex ib Gb [iaGa] –20...50 °C（T6） –20...55 °C（T4） ATEXII 3D tc [ic]、ATEX/NEPSI II 3G Ex nA[ic] – 10...50 °C（T6） 防爆型：JPN Ex ib [iaGa] IIC T6 Gb –20...55 °C（T4） 防爆型：CSA Cl. I, II, III, Div. 1&2 或 CSA C/US Cl. I, Div. 1&2 防爆型：FM Cl. I, Div 1&2 |
|
-40...+80 °C (-40...175 °F) |
|
|
10...95%，无冷凝 |
|
|
IP66/67，密封性和耐腐蚀性符合 NEMA TYPE 4X 标准 |
|
电磁兼容性 |
符合 IEC 61326-1:2012 标准 • 抗干扰能力：表格 2（工业区） • 干扰发射：Cl. B（住宅区） |
单通道变送器
Liquiline M CM42
两线制现场变送器，适合于化工、生命科学和食品行业的危险和非危险区域
