溶解氧探头COS61-A1F0好用吗？
溶解氧探头COS61-A1F0应用
• 污水处理厂
• 在活性污泥池中进行溶解氧测量和调节，实现高效生物净化过程
• 污水处理厂出水口中的氧浓度监测
• 水质监测
用作水质指标，例如：河水、湖水或海水中的溶解氧测量 • 水处理
用于状态监控的溶解氧测量，例如：饮用水(富氧、腐蚀保护等) • 渔场
优化活性和增长条件的溶解氧测量和调节
优势
• 采用荧光淬灭法测量原理：
• 低维护需求
• 高可用性
• 传感器自带数字信号处理功能：
• 传感器内保存有标定参数
• 与变送器进行数字通信，高电磁兼容安全防护等级
• 更长维护间隔时间，E+H溶解氧探头COS61-A1F0高长期稳定性
• 配备智能自监测功能，测量值始终准确可靠
功能与系统设计
传感器结构
氧敏感分子（记号体）集成在光学活性层（荧光层）中。
荧光层、光学隔离层和保护层依次叠加在载板上。保护层直接接液。
传感器光学部件位于载板下方，即荧光层下方。
测量过程（淬灭原理）
传感器插入至介质中时，介质和荧光层之间迅速建立氧分压平衡。
1. 传感器光学部件向荧光层发出绿色光脉冲信号。
2. 记号体发出红色光脉冲信号进行响应。
响应信号的持续时间和强度与氧浓度和氧分压直接相关。
在无氧介质中响应信号持续时间长，信号强度强。
氧分子掩蔽记号体分子。因此响应信号持续时间变短，信号强度变弱。
测量结果
‣ 传感器返回的信号与介质中的溶解氧浓度相关。
可以固定设置大气压力，或者通过其他传感器输入大气压力。传感器内部自动记录介质温度。溶 解氧计算过程中将考虑这两项参数。
传感器输出温度和氧分压测量值，以及原始测量值。原始测量值等于荧光衰减时间，在空气中约 为 20 μs，在无氧介质中约为 60 μs。
获取最优测量结果
1. 在标定过程中，在变送器中输入当前大气压力。
2. 如果无法在空气 100% rH 条件下执行测量：
输入当前湿度。
3. 测量高含盐量介质时：
输入盐度。
4. 测量单位为%Vol 或%SAT 时：
还需要在测量模式下输入当前工作压力。
• 无最小介质流量要求，满足静水测量要求
• COS61D 数字式传感器，连接 Liquiline 变送器：
• 即插即用：采用 Memosens 技术，安全数据通信
• 可选配 M12 插头，快速连接变送器
• COS61 模拟式传感器，连接 Liquisys 变送器：
• 兼容 COS31，连接 COM2x3W 变送器使用：测量点轻松升级改造为荧光法测 量系统
• 兼容 COS41，通过转换套件连接 COM2x3D 变送器使用
COS61D

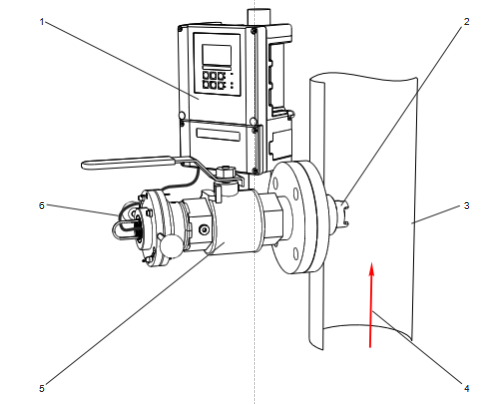

整套测量系统包括：
• Oxymax COS61D 溶解氧传感器
带整体电缆（配备线鼻子或 M12 插头，取决于具体订购型号）
• Liquiline CM44x 多通道变送器
• 安装支架，例如 COA250 流通式安装支架、CYA112 浸入式安装支架或 COA451 可伸缩式安装 支架
可选：
• 浸入式安装的 Flexdip CYH112 安装支座
• CYK11 延长电缆，连接接线盒
• 清洗系统
COS61
整套测量系统包括：
• Oxymax COS61 溶解氧传感器
• 变送器，例如 Liquisys COM2x3-W
• 传感器电缆
• 安装支架，例如 COA250 流通式安装支架、COS61-A1F0CYA112 浸入式安装支架或 COA451 可伸缩式安装 支架
可选：
• 浸入式安装的 Flexdip CYH112 安装支座
• VS 接线盒（连接延长电缆）
• 清洗系统
输入
|
测量变量 |
溶解氧[mg/l、µg/l、ppm、ppb、% SAT 或 hPa] |
20 °C (68 °F)和 1013 hPa (15 psi)条件下的测量范围
与 Liquiline CM44x、CM44xR、CM44P 或 Liquisys COM2x3-W 搭配使用：
• 0...20 mg/l
• 0...400 hPa
• 0...200 % SAT
性能参数
响应时间
在参考操作条件下，从空气到氮气：
t90 ：60 秒
|
最大测量误差 1) |
COS61D 测量范围 < 12 mg/l 12 mg/l...20 mg/l COS61 测量范围 < 12 mg/l 12 mg/l...20 mg/l |
最大测量误差 0.01 mg/l 或读数值的±1 % 读数值的±2%
最大测量误差 0.02 mg/l 或读数值的±1 % 读数值的±2% |
|
重复性 |
最大量程的±0.5 % |
|
环境条件
|
环境温度范围 |
–20 … 60 °C (–4 … 140 °F) 相对湿度：95%，无冷凝 |
|
储存温度范围 |
–20 … 70 °C (–4 … 158 °F) 相对湿度：95%，无冷凝 |
防护等级
COS61D
IP 68（测试条件：10 m (33 ft)水柱，25 °C (77 °F)时，超过 30 天）
COS61
• 整体电缆型：
IP 68（测试条件：10 m (33 ft)水柱，25 °C (77 °F)时，超过 30 天）
• Top68 插头型：
IP 68（测试条件：1 m (3.3 ft)水柱，50 °C (122 °F)时，超过 7 天）
|
电磁兼容性 |
COS61D 干扰发射和抗干扰能力符合 EN 61326: 2005、Namur NE 21:2007 标准 COS61 干扰发射和抗干扰能力符合 EN 61326: 1997 / A1: 1998 标准
|
|
过程温度范围 |
–5...+60 ˚C (20...140 ˚F) |
|
过程压力范围 |
环境压力范围：1...10 bar (14.5...145 psi)（绝压值） 机械结构
|
