恩德斯豪斯PH电极CPS16D-7BT2G的功能是什么？

恩德斯豪斯PH电极CPS16D-7BT2G应用

• 稳定过程条件下的在线长期监测或限定值控制

– 化工过程

– 纸浆和造纸行业

– 电厂(例如：脱硫) – 焚化厂

– 采矿

– 污水

• 水处理

– 饮用水

– 冷却水

– 井水

通过 ATE、IEC、FM 和 CSA 认证，可在危险区中使用。

优势

• 同时测量 pH、ORP 和 rH 值(在 rH 模式下)

• 附加铂电极用于参比阻抗测量

• 采用大面积环状 PTFE 隔膜，低维护量，坚固耐用

• 可以在过程压力不超过 17 bar (246 psi)绝压的条件下测量

• 过程玻璃适用于高碱性应用

• 内置温度传感器，进行有效温度补偿

• 带抗毒性的参比离子捕捉阱，使用寿命长

• 测量中进行玻璃破裂和堵塞检测：

– 玻璃膜阻抗

– 参比阻抗

Memosens 技术优势

• 非接触式感应信号传输确保了最高过程安全性

• 采用数字式数据传输，确保了数据安全性

• 储存传感器特征参数，操作简便

• 传感器中记录传感器负荷参数，可实现预维护

恩德斯豪斯PH电极CPS16D-7BT2G的功能与系统设计

pH 测量

pH 值是液体介质酸度和碱度测量单位。恩德斯豪斯PH电极CPS16D-7BT2G电极玻璃膜上生成电化学电位，电位值取决于介质的 pH 值。氢离子(H+)选择性渗透通过外层膜，   产生电化学电位，即电化学分界层的电位。内置 Ag/    AgCl 参比系统用作参比电极。

变送器基于能斯特方程(NERNST)将测量电压转换成相应的 pH 值。

ORP 测量

氧化还原电位(ORP)是描述介质氧化还原能力的测量单位。使用铂电极或金电极取代 pH 选择性玻 璃膜，进行 ORP 值测量。类似于 pH 测量，内置 Ag/AgCl 参比系统用作参比电极。

rH 测量

rH 值定义为溶液中氢分压的负对数值。计算 rH 值时，必须同时测量溶液的 pH 值和 ORP 值。 数值的计算公式如下：

rH = 2 .  (mV/S) + 2 pH

pH = pH 测量值

mV = ORP 测量值(mV) + 207 mV (Ag/AgCl 系统)

S = pH 电极的斜率

rH 值是过程溶液的氧化能力和还原能力的指标。恩德斯豪斯PH电极CPS16D-7BT2G测量范围为 0...42。rH 值处于 0...9 之间的过程   介质具有强还原能力；rH 值处于 9...17 之间的过程介质的还原能力较弱；   rH 值处于 17...25 之间 时，无法确定；   rH 值处于 25...34 之间的过程介质的氧化能力较弱，    rH 值处于 34...42 之间的过 程介质具有强氧化能力。

完整的测量系统包括：

• pH/ORP 组合电极 CPS16D

• 变送器，例如：Liquiline CM44x

• 测量电缆 CYK10

• 浸入式安装支架、固定式安装支架，流通式安装支架或可伸缩式安装支架，例如：CPA442

测量变量

• pH 值

• ORP

• rH 值

• 温度

电气连接

安装角度

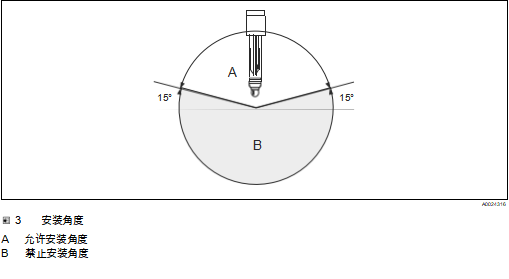

禁止倒装电极。水平倾斜角必须至少为 15°。倾斜安装角过小会导致玻璃膜中形成气泡层，导致 pH 隔膜不能完全浸润在电解液中。

恩德斯豪斯PH电极CPS16D-7BT2G环境条件

防护等级                                   IP 68 (10 m (33 ft)水柱，25 ˚C (77 ˚F)，45 天，1 mol/l KCl)
