德国 PH电极CPS91D-7BO21已经停产，替代型号为E+H电极CPS91E-AA7BHH2

PH电极CPS91E-AA7BHH2应用

• 化工行业

• 纸浆和造纸行业

• 烟气净化

• 污染介质测量：

• 含固介质 • 乳浊液

• 易析出溶液

通过 ATEX、IECEx、CSA C/US、NEPSI、JPN 和 INMETRO 认证，允许在防爆 0 区、防爆 1 区和防爆 2 区中使用。

优势

• 开孔隔膜，可靠测量重度污染介质

• 填充凝胶，低维护工作量

• 盐桥电解液凝胶性质稳定，PH电极CPS91E-AA7BHH2使用寿命长

• 测量不受压力和温度波动的影响

• 自带 NTC 30K 温度传感器，有效进行温度补偿()

• 可选：增强型离子捕捉阱，有效抵御电极中毒（TH 型电极）

Memosens 技术的其他优势

• 非接触式感应信号传输方式，最高过程安全性

• 数字式数据传输保证了数据安全

• 传感器中储存有传感器参数，操作简便

• 传感器记录负荷数据，通过 Memobase Plus CYZ71D 实现预维护

E+H电极CPS91E-AA7BHH2功能与系统设计

pH 测量

pH 是介质酸碱度测量单位。电极玻璃覆膜上产生电化学电位，电位值取决于介质的 pH 值。H+离 子选择性聚积在外层膜上，产生电化学电位，即具有电位差的电化学分界层。内置 Ag/AgCl 参比 系统用作参比电极。

基于能斯特方程将电压测量值转换为相应的 pH 值。

整套测量系统包括：

• pH 电极 CPS91E

• 变送器，例如 Liquiline CM42、CM44x

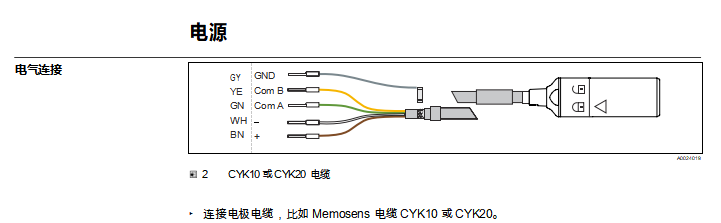

• Memosens 电缆 CYK10 或 CYK20

• 安装支架

• 浸入式安装支架，例如 Dipfit CPA111

• 流通式安装支架，例如 Flowfit CPA250

• 可伸缩式安装支架，例如 Cleanfit CPA871

• 固定式安装支架，例如 Unifit CPA842

根据实际工况可选配：

全自动清洗和标定系统，例如 Liquiline Control CDC90

 可靠性

操作简单

Memosens 数字式传感器内置电子部件，储存标定参数和其他信息（例如：总运行小时数或极端 工况下的累计工作小时数）。  一旦传感器成功连接变送器，传感器参数立即自动传输至变送器

中，用于计算当前测量值。由于标定参数储存在传感器中，因此，PH电极 CPS91E-AA7BHH2传感器标定和调节可以在非测 量点处执行。优点如下：

• 标定在最优实验室条件下轻松进行，提高了标定质量。

• 简单快速更换预标定传感器，显著提升了测量点的有效工作时间。

• 基于保存的传感器参数可以精准确定维护间隔时间，实现预维护。

• 传感器历史数据保存在外部数据存储单元和计算软件中，例如 Memobase Plus CYZ71D。

• 基于传感器操作信息记录主动评估传感器是否需要更换。

抗干扰能力

数字式数据传输保证了数据安全

Memosens 技术数字化处理传感器中保存的测量值，并通过非接触方式将数值传输至变送器，无 干扰。优点如下：

• 电极故障，或电极和变送器间的连接中断时，可靠检测并发出错误信息。

• 可靠检测并报告测量点的可用性。

安全

最高过程安全性

Memosens 通过非接触式连接传输测量值，保证最高过程安全性，优点如下：

• 消除了潮湿引起的测量问题：

• 无接头腐蚀

• 测量值不受水汽的影响

• 变送器与介质隔离。不再需要考虑老系统中“对称系统的高阻抗”、“不对称系统”或阻抗转换器对 测量的影响。

• 数字式测量值传输的屏蔽措施保证了电磁兼容安全性（EMC）。

• 采用本安电子部件，允许在危险区中使用。 PH电极CPS91E-AA7BHH2所有部件（例如电极、电缆和变送器）均通过防爆 认证，使用灵活。

测量范围

B 类应用

• pH：0 … 14

• 温度：0 … 110 °C (32 … 230 °F)

安装

• 禁止倒装电极。

• 水平倾斜角度不得小于 15°。

务必确保水平倾斜角不小于 15°;否则，电极内部会出现气泡。这将导致玻璃膜和参比引线接触不 良。

E+H电极CPS91E-AA7BHH2环境条件



环境温度范围	注意 存在霜冻损坏风险！ ‣   温度低于–15 °C (5 °F) 时，禁止使用电极。
储存温度	0 … 50 °C (32 … 122 °F)
防护等级	IP 68（测试条件：10 m (33 ft)水柱，25 °C (77 °F)，45 天，	1 M KCl）

电磁兼容性（EMC）                     干扰发射和抗干扰能力符合 EN 61326-1: 2013 标准





过程条件



过程温度范围	0 … 110 °C (32 … 230 °F)
过程压力范围	0.8 … 14 bar (11.6 … 203 psi)（绝压） Δ小心 在加压条件下长时间使用时，电极内部的压力会增大 存在玻璃破裂导致人员受伤的风险！ ‣   在减压或大气压条件下使用前，避免电极在带压条件下急剧升温。 ‣   操作此类电极时，必须佩戴护目镜和防护手套。
电导率	> 500 μS/cm（最小介质流量；必须保证恒温恒压条件）
