E+H电磁流量计5WBB使用条件和安装

参考操作条件

• 测量误差符合 ISO 20456:2017 标准

• 测量条件（典型值）：水，+15 … +45 °C (+59 … +113 °F)， 0.5 … 7 bar (73 … 101 psi)

• 符合校准规格参数的要求

• 在 ISO 17025 溯源认证的标准装置上测定测量精度

5WBB电导率

无法确定最大测量误差。

输出精度

最大±100 ppmo.r.  （在整个环境温度范围内）

重复性

最大±5 %o.r. （5 … 100 000 µS/cm）

环境温度的影响

温度系数不超过 1 µA/°C

无其他影响。测量精度中已考虑脉冲/频率输出。

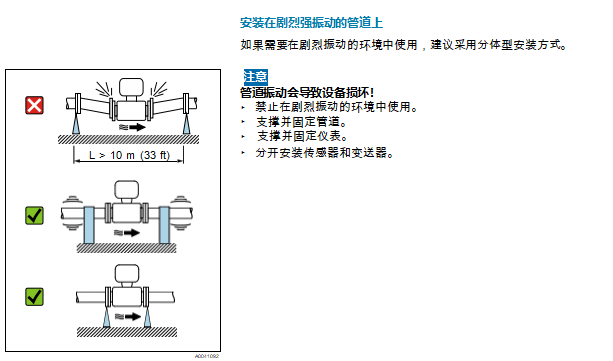

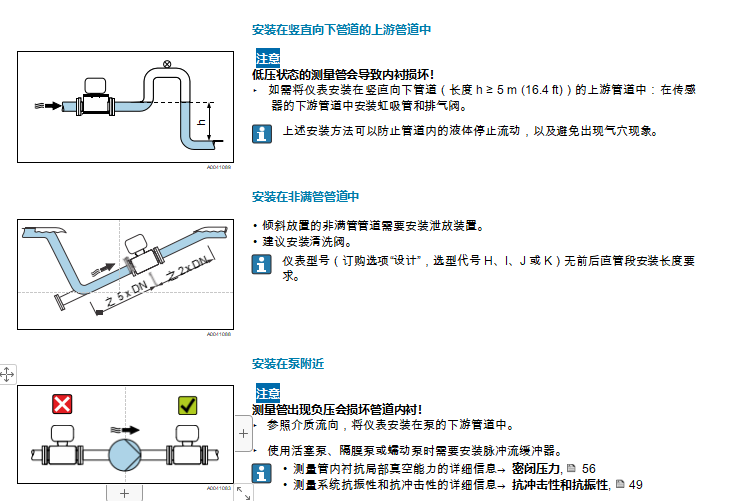

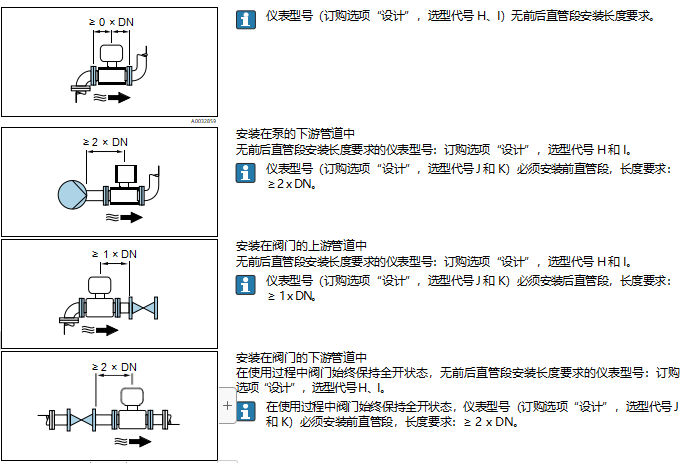

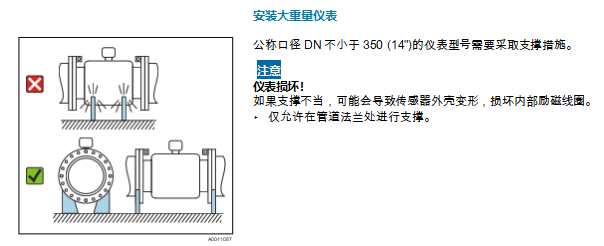

电磁流量计5WBB25-9UP0/0安装条件

1)    “全通径”表示测量管外径。全通径型流量计无压损。

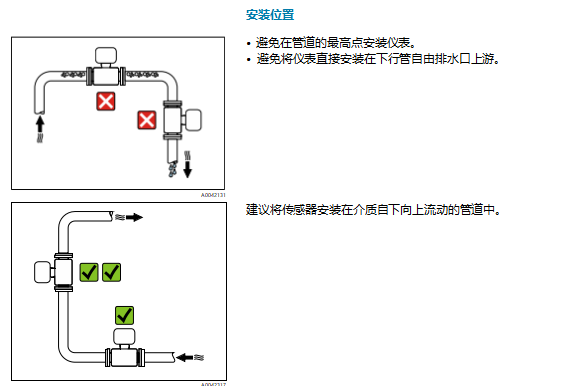

竖直安装

最适合有自排空要求的管路，与空管检测功能搭配使用。

水平安装

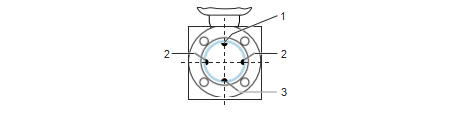

• 在理想状况下，测量电极水平安装。防止夹杂的气泡导致两个测量电极间出现短时 间绝缘。

• 仅当变送器表头朝上安装时空管检测功能（EPD）才能正常工作；否则无法确保在非 满管或空管中空管检测功能正常工作。

1     EPD 电极：空管检测

2     测量电极：信号检测

3     参考电极：电势平衡
