E+H电磁流量计5WBB25-AADAEBKAOAQD321AA1+AK的应用简介
E+H电磁流量计针对各类水和污水标准应用场合的理想选择，操作简单
应用
• 双向流量测量，完全不受压力、密度、温度和粘度的影响
• 原水取水等基本测量任务的理想选择
仪表特点
• 通过国际饮用水认证
• IP68, Type 6P 防护等级
• 支持 HART 和 Modbus RS485 系统集成
• 安装 app，选配显示单元，操作灵活
优势
• 测量可靠：无需直管段，仍保持恒定测量精度，无压损
• 灵活工程设计：传感器采用固定法兰或松套法兰连接
• 应用广泛：通过 EN ISO 12944 防腐认证，允许埋地安装或 水下测量
• 更高工厂可用性：传感器符合行业特定要求
• 最优操控性：使用安装 SmartBlue app 的移动设备，或通 过触摸屏显示单元操作
• 调试简单高效：引导式仪表组态预设置和现场设置
• 带自校验功能：采用 Heartbeat Technology 心跳技术
E+H电磁流量计测量原理

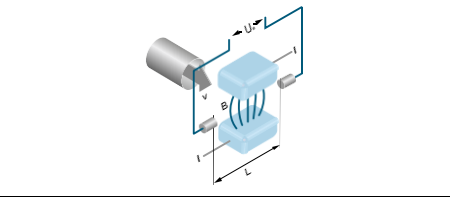

根据法拉第电磁感应定律，导体在磁场中运动会产生电压，即感应电动势
Ue 感应电压
B 磁感应强度（磁场强度）
L 电极间距
I 电流
v 流速
产品设计
电磁流量计5WBB25-AADAEBKAOAQD321AA1+AK仪表由一台变送器和一个传感器组成。
提供两种结构类型的仪表：
• 一体型：变送器和传感器组成一个整体机械单元。
• 分体型：变送器和传感器分开安装。
一体型仪表

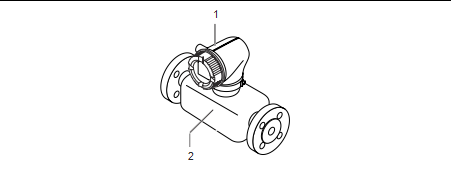

变送器和传感器组成一个整体机械单元。
1 变送器
2 传感器
分体型仪表

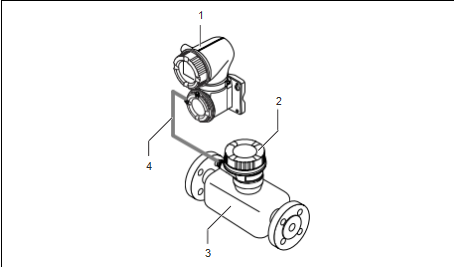

变送器和传感器分开安装。
1 变送器
2 传感器接线盒
3 传感器
4 连接电缆
测量系统
|
直接测量变量 |
|
• 体积流量（与感应电压成正比） • 电导率（订购选项“传感器选项”，选型代号 CX） |
|||||||||
|
测量变量计算值 |
质量流量 |
||||||||||
|
大于 1000 : 1 通常，流速范围在 v = 0.01 … 10 m/s (0.03 … 33 ft/s)时，可达到设计的测量精度。 电导率： • ≥ 5 µS/cm：常规液体 • ≥ 20 µS/cm：去离子水 流量特性参数（国际单位）：DN 25...125 (1...4") |
|||||||||||
|
公称口径 |
|
推荐 流量 |
|
出厂设置 |
|
|
|||||
|
[mm] |
|
[in] |
|
最小/最大满量程值 （v 约为 0.3/10 m/s） [dm3/min] |
|
电流输出满量程值 （v 约为 2.5 m/s） [dm3/min] |
|
脉冲值 （约 2 个脉冲/秒） [dm3] |
|
小流量切除 （v 约为 0.04 m/s） [dm3/min] |
|
|
25 |
|
1 |
|
9 … 300 |
|
75 |
|
0.5 |
|
1 |
|
|
32 |
|
– |
|
15 … 500 |
|
125 |
|
1 |
|
2 |
|
|
40 |
|
1 ½ |
|
25 … 700 |
|
200 |
|
1.5 |
|
3 |
|
|
50 |
|
2 |
|
35 … 1 100 |
|
300 |
|
2.5 |
|
5 |
|
|
65 |
|
– |
|
60 … 2 000 |
|
500 |
|
5 |
|
8 |
|
|
80 |
|
3 |
|
90 … 3 000 |
|
750 |
|
5 |
|
12 |
|
|
100 |
|
4 |
|
145 … 4 700 |
|
1200 |
|
10 |
|
20 |
|
|
125 |
|
– |
|
220 … 7 500 |
|
1850 |
|
15 |
|
30 |
|
输出选项
|
订购选项 020：输出；输入 |
输出选项 |
|
选型代号 B |
• 4 … 20 mA HART 电流输出 • 脉冲/频率/开关量输出 |
|
选型代号 M |
• Modbus RS485 • 4 … 20 mA 电流输出 |
|
4...20 mAHART 电流输出 / 4...20 mAHART 电流输出（Ex-i） |
|
|
信号模式 |
通过接线端子分配选择： • 有源 • 无源 |
|
电流范围 |
设置选项： • 4 … 20 mA NAMUR • 4 … 20 mA US • 4 … 20 mA • 固定电流 |
|
最大电流输出 |
21.5 mA |
|
开路电压 |
< 28.8 V DC（有源信号） |
|
最大输入电压 |
30 V DC（无源信号） |
|
最大负载 |
400 Ω |
|
分辨率 |
1 µA |
|
阻尼时间 |
设置范围：0 … 999.9 s |
|
可分配测量变量 |
• 关 • 体积流量 • 质量流量 • 电导率* • 噪声* • 信号电流上升时间* * 是否可见与选型或设置有关 |
|
Modbus RS485 |
|
|
物理接口 |
RS485，符合 EIA/TIA-485 标准 |
|
4...20 mA 电流输出 |
|
|
信号模式 |
通过接线端子分配选择： • 有源 • 无源 |
|
电流范围 |
设置选项： • 4 … 20 mA NAMUR • 4 … 20 mA US • 4 … 20 mA • 固定电流 |
|
最大电流输出 |
21.5 mA |
|
开路电压 |
< 28.8 V DC（有源信号） |
|
最大输入电压 |
30 V DC（无源信号） |
报警信号
发生报警事件时的设备输出响应（故障模式）
HART
Modbus RS485
故障模式
选项：
• NaN 值，取代当前值
• 最近有效值
4...20 mA 电流输出
|
4 … 20 mA |
选项： • 最小值：3.59 mA • 最大值：21.5 mA • 自定义值：3.59 … 21.5 mA • 实际值 • 最近有效值 |
|
脉冲/频率/开关量输出 |
|
|
脉冲输出 |
选项： • 实际值 • 无脉冲 |
|
频率输出 |
选项： • 实际值 • 0 Hz • 自定义值：0 … 12 500 Hz |
|
开关量输出 |
选项： • 当前状态 • 开 • 关 |
|
允许用户自定义小流量切除开关点。 输出信号相互电气隔离，且与接地端电气隔离。 HART |
|
接线端子分配
4...20 mAHART 电流输出（有源信号）和脉冲/频率/开关量输出
L/+
|
N/– |
4...20 mA HART 电流输出 （有源信号） |
– |
脉冲/频率/开关量输出（无 源信号）
4...20 mAHART 电流输出（无源信号）和脉冲/频率/开关量输出
|
1 (+) |
电源
|
2 (–) |
输出 1 |
输出 2 22 (+) |
|||||||||||||
|
26 (+) |
|
25 (–) |
|||||||||||||||
|
L/+ |
|
4...20 mA HART 电流输出 （无源信号） |
脉冲/频率/开关量输出（无 源信号） |
||||||||||||||
|
Modbus RS485 和 4...20 mA 电流输出（有源信号） |
|||||||||||||||||
|
1 (+) |
电源
|
2 (–) |
输出 1 |
输出 2 22 (B) |
|||||||||||||
|
26 (+) |
|
25 (–) |
|||||||||||||||
|
L/+ |
|
Modbus RS485 |
|||||||||||||||
|
Modbus RS485 和 4...20 mA 电流输出（无源信号） |
|||||||||||||||||
|
1 (+) |
电源
|
2 (–) |
|
26 (+) |
|
输出 1 27 (–) |
|
25 (–) |
|
输出 2 22 (B) |
|||||||
|
L/+ |
|
N/– |
|
– |
|
4...20 mA 电流输出（无源 信号） |
Modbus RS485 |
||||||||||
