ph电极CPS11D-7BA21的应用
功能与系统设计
pH 测量
pH 值是液体介质酸度和碱度测量单位。电极玻璃膜上生成电化学电位，电位值取决于介质的 pH 值。氢离子(H+)选择性渗透通过外层膜， 产生电化学电位，即电化学分界层的电位。内置 Ag/ AgCl 参比系统用作参比电极。
变送器基于能斯特方程(NERNST)将测量电压转换成相应的 pH 值。
完整的测量系统包括：
• pH 电极 CPS11D 或 CPS71
• 变送器，例如：Liquiline CM42、CM44x/R、Mycom S CPM153、Liquisys M CPM2x3
• Memosens 数据电缆 CYK10 (Memosens 电极)或 CPK9 (模拟式电极)
• 浸入式安装支架、流通式安装支架或可伸缩式安装支架，例如：Cleanfit CPA871/875

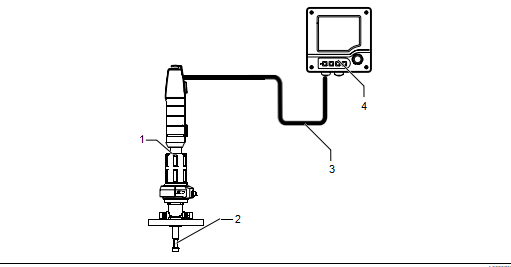

1 pH 测量系统示意图
1 Cleanfit CPA871 可伸缩式安装支架
2 pH 电极 CPS71D
3 Memosens 数据电缆 CYK10
4 Liquiline M CM42 两线制变送器，适用于危险区
可靠性
|
可靠性 操作简便 恩德斯豪斯PH电极CPS71D-7TP2GMemosens 传感器内置电子部件，用于储存标定参数和其他信息(例如：总工作小时数和极端工况 条件下的工作小时数)。正确连接传感器后，传感器参数自动传输至变送器中，用于计算当前测量 值。电极中储存标定参数，可以在测量点之外进行传感器标定和调节。优点如下： • 在优化外部条件的测量实验室中简单标定，提升标定质量。 • 可以快速、简便地更换预标定传感器，极大地提升测量点的适用性。 • 基于所有储存的传感器负荷参数和标定参数可以确定维护时间间隔。 • 传感器历史可以储存在外部数据储存单元和计算程序中，例如：Memobase Plus CYZ71D。因 此，可以基于先前历史确认传感器的当前应用。 |
|
完整性 数字式数据传输确保数据安全 Memosens 技术对传感器中的测量值进行数字式处理，并通过非接触式连接将测量值传输至变送 器，无电气干扰。优点如下： • 传感器故障或传感器和变送器间的连接中断时，自动发出错误信息 • 及时错误检测，提升了测量点适用性 |
安全性 最高过程安全性
通过非接触式连接进行感应式测量值传输， Memosens 确保了最高过程安全性，具有下列优点：
• 消除了所有湿气导致的测量问题。
– 接头连接免腐蚀
– 测量值不受湿气的影响。
– 即使在水下也可以连接
• 变送器与介质电气隔离。无需考虑过去的“对称系统的高阻抗”、“ 不对称系统”或阻抗转换器对 测量的影响。
• 数字式测量值传输的屏蔽措施确保了电磁兼容安全性(EMC)。
• 采用本安型电子部件，完全可以在危险区中测量。
输入
测量变量
pH 值
温度
测量范围
TB、TC 型电极：
pH：
温度：
TP 型电极(带压参比系统)：
pH：
温度：
TU 型电极：
pH：
温度：
请注意过程操作条件。
0...14 pH
• 0...140 °C (32...284 °F)
• 0...135 °C (32...275 °F)，适用于防爆型(Ex)电极和模拟式电极
0...12 pH
• 0...140 °C (32...284 °F)
(140 °C (284 °F)，仅适用于消毒)
• 0...135 °C (32...275 °F)，适用于防爆型(Ex)电极和模拟式电极 (135 °C (275 °F)，仅适用于消毒)
• 连续操作时，max. 100 °C (212 °F)，温度超过 100 °C (212 °F)会产 生压损
0...14 pH
• 0...140 °C (32...284 °F)
(140 °C (284 °F)，仅适用于消毒)
• 0...135 °C (32...275 °F)，适用于防爆型(Ex)电极和模拟式电极 (135 °C (275 °F)，仅适用于消毒)
• 连续操作时，max. 100 °C (212 °F)，温度超过 100 °C (212 °F)会产 生压损
安装条件
• TB、TC 和 TP 型电极

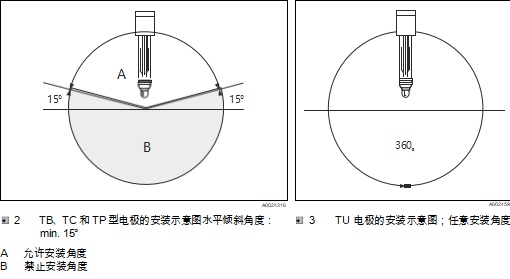

禁止倒装电极。水平倾斜角必须至少为 15°。倾斜安装角过小，玻璃膜中会形成气泡层，导致
pH 隔膜不能完全浸润在内部电解液中。
• TU 型电极
允许倒装电极。可以以任意安装角度安装。
注意
拧入电极前，确保电极安装支架的螺纹连接清洁，工作正常。
‣ 手动拧紧电极(3 Nm)！(仅当使用 Endress+HauserOPA 安装支架安装时，数值有效。) ‣ 请确保遵守所使用安装支架《操作手册》中的安装指南。
环境条件
环境温度范围
注意
存在霜冻损坏电极的风险
‣ 温度低于-15 °C (5 °F)时，禁止使用电极
储存温度 0...50 °C (32...122 °F)
防护等级
IP 68：
IP 68：
IP 67：
Memosens 接头(10 m (33 ft)水柱，25 °C (77 °F)，45 天，1 M KCl) ESA 接头(1 m (3.3 ft)水柱，50 °C (122 °F)，168 h)
GSA 接头(密闭连接头系统)
过程条件
过程温度
TB、TC 型电极：
TP、TU 型电极：
0...140 °C (32...284 °F)
0...135 °C (32...275 °F)，适用于防爆型(Ex)电极和模拟式电极
(消毒时：max. 140 °C (284 °F) / 135 °C (275 °F)，适用于防爆型 (Ex)电极和模拟式电极)
过程压力(绝压)
TB、TC 型电极：
TU 型电极：
TP 型电极：
1...14 bar (15...203 psi)
1...11 bar (15...159 psi)
1...7 bar (15...101 psi)
最小允许绝压为 0.8 bar。注意 KCl 消耗过快。
|

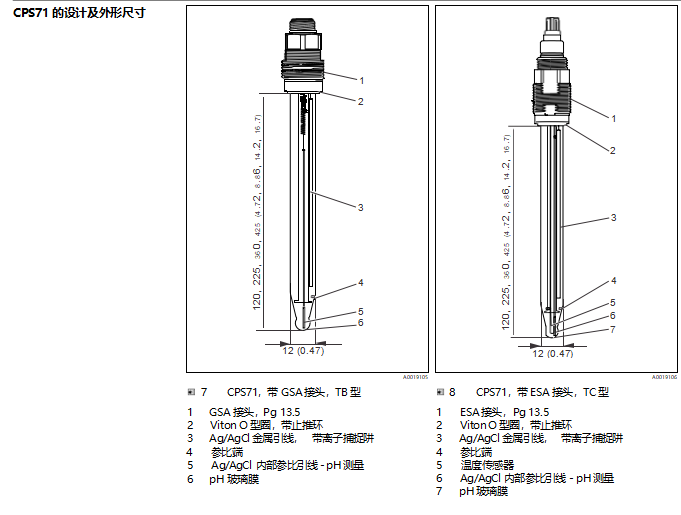

重量 |
0.1 kg (0.22 lbs)，适用于长度为 120 mm (4.72 inch)的电极 |
||
|

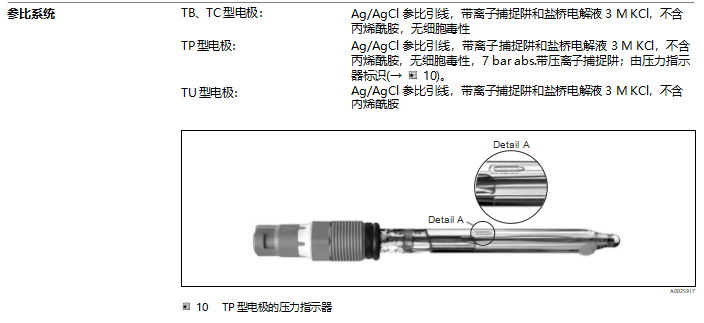

材料 |
电极杆： pH 玻璃膜： 金属引线： 隔膜： 参比和盐桥电解液凝胶： |
过程玻璃 B 型 Ag/AgCl 陶瓷，可消毒和高温灭菌 无丙烯酰胺 |
|
|
过程连接 |
Pg 13.5 |
|
|
|
温度传感器 |
CPS71D： |
NTC30K |
|
|
|
CPS71： |
Pt100、Pt1000 |
|
接头
CPS71D：
CPS71：
ESA：
GSA：
Memosens 接头，适用于数字非接触式数据传输，17 bar abs. (246 psi)，防 爆型(Ex)或非防爆型
螺纹接头 Pg 13.5，TOP68，17 bar abs. (246 psi)，防爆型(Ex) 螺纹接头 Pg 13.5，非防爆型
