PH电极CPS11D-7BA21常规参数
应用领域
Orbisint CPS11D是全能型数字式玻璃pH电极，适用于过程及环境领域测量。它能够在强碱性介质或危险场合中可靠测量。pH电极使用寿命长，维护工作量低，性价比高。Orbisint CPS11D不是最新一代Memosens传感器。新一代Memosens CPS11E传感器进行了功能升级
长期监测工况稳定的工艺过程：
- 化工行业
- 纸浆与造纸行业
- 电厂（例如洗烟）
- 垃圾处理厂
水处理：
- 饮用水
- 冷却水
- 井水
通过ATEX、FM和CSA认证，可以在危险区中使用。
优势
电极采用大面积抗污型PTFE环状隔膜，坚固耐用，具有长毒性扩散路径，低维护工作量
满足严苛工况应用：过程玻璃耐受强碱性介质腐蚀，CPS11D-7BA21在压力不超过16 bar (232 psi)的工况下稳定测量
可选盐环，适用于锅炉给水和注射用水等低电导率应用
采用非接触式感应信号传输方式，具有高过程安全性
储存传感器参数和过程参数，允许预维护
最短生产停机时间，延长电极使用寿命，降低运营成本
功能与系统设计
pH 测量
pH 是介质酸碱度测量单位。电极玻璃覆膜上产生电化学电位，电位值取决于介质的 pH 值。H+离 子选择性聚积在外层膜上，产生电化学电位，即具有电位差的电化学分界层。内置 Ag/AgCl 参比 系统用作参比电极。
基于能斯特方程将电压测量值转换为相应的 pH 值。
整套测量系统至少包括：
• pH 电极，CPS11D 或 CPS11
• 变送器，例如 Liquiline CM42、CM44x, Mycom S CPM153、Liquisys M CPM2x3
• Memosens 电缆 CYK10（Memosens 电极）或 CPK9（模拟式电极）
• 安装支架
• 浸入式安装支架，例如 Dipfit CPA111
• 流通式安装支架，例如 Flowfit CPA250
• 可伸缩式安装支架，例如 Cleanfit CPA871
• 固定式安装支架，例如 Unifit CPA842
根据实际工况可选配：全自动清洗和标定系统，例如 Liquiline Control CDC90

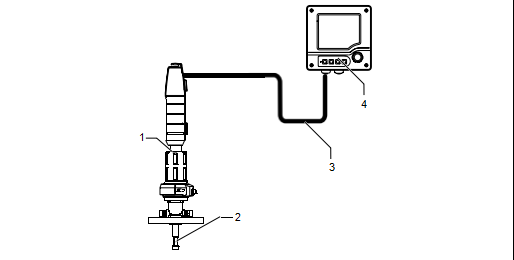

pH 测量系统示意图
1 Cleanfit CPA871 可伸缩式安装支架
2 pH 电极 CPS11D
3 Memosens 电缆 CYK10
4 Liquiline M CM42 两线制防爆型变送器
可靠性 可靠安全
操作简单
Memosens 数字式传感器内置电子部件，储存标定参数和其他信息（例如：总运行小时数或极端 工况下的累计工作小时数）。 一旦传感器成功连接变送器，传感器参数立即自动传输至变送器
中，用于计算当前测量值。由于标定参数储存在传感器中，因此，传感器标定和调节可以在非测 量点处执行。因此：
• 可以在测试实验室的最佳外部工况下轻松标定传感器，提高了标定质量。
• 使用预标定传感器快速便捷地替换现有传感器，显著提升了测量点的可用性。
• 基于保存的传感器参数可以精准确定维护间隔时间，实现预维护。
• 在外部存储单元和应用程序中归档记录传感器历史文件（例如 Memobase Plus CYZ71D）。
• 基于传感器的历史记录可以判断传感器是否适合当前应用。
完整性
数字式数据传输保证了数据安全
Memosens 技术数字化处理传感器中保存的测量值，并通过非接触方式将数值传输至变送器，无 干扰。优点如下：
• 传感器故障，或传感器和变送器间的连接中断时，自动发出错误信息
• 及时检测错误，提高了测量点的可用性
安全性
最高过程安全性
Memosens 通过非接触式连接传输测量值，保证最高过程安全性，优点如下：
• 消除了潮湿引起的测量问题：
• 插接头耐腐蚀
• 水汽不会干扰测量结果
• 可以在水下直接连接
• 变送器与介质隔离。“高阻抗对称系统”、“非对称系统”或阻抗转换器等产生的测量问题不复存 在。
• 对数字式测量值传输采取屏蔽措施，保证了电磁兼容的安全性。
• 采用本安型电子部件，在危险区中也能安全测量。
测量范围
AA 型电极和 AS 型电极
• pH：1 … 12
• 温度： –15 … 80 °C (5 … 176 °F)
BA 型电极
• pH：0 … 14
• 温度：0 … 135 °C (32 … 275 °F)
FA 型电极
• pH：0 … 10
• 温度：0 … 70 °C (30 … 158 °F)
BT 型电极，带离子捕捉阱
• pH：0 … 14
• 温度：0 … 135 °C (32 … 275 °F)
注意过程条件。
性能参数
AA 型电极、BA 型电 Ag/AgCl 参比引线，带 3M KCl 改良型凝胶，不含 AgCl 极、FA 型电极：
AS 型电极： Ag/AgCl 参比引线，带改良型凝胶，饱和 KCl（> 3M KCl），带盐环，不含
AgCl
在恒定过程条件下（例如：稳定温度和流量），出现以下现象时表示
• pH 值持续升高（偏向碱性 pH 值）
• 在标定过程中，调整后零点持续降低（偏向酸性 pH 值）
BT 型电极： Ag/AgCl 参比引线，带离子阱和 3M KCl 改良型凝胶
