pH电极CPS91D-7BT21

pH电极CPS91D-7BT21开孔结构设计，用于污染介质测量，模拟式电极 可选内置温度传感器

应用

• 化工过程

• 纸浆和造纸行业

• 脱硫装置

• 污染介质：

– 含固介质 – 乳液

– 沉淀反应

通过 ATEX、FM 和 CSA 认证，可在危险区中使用

优势

• 开孔结构设计，用于污染介质测量

• 使用凝胶电解液，维护量低

• 可选：抗毒性参比离子捕捉肼

• 采用新型稳定盐桥电解液凝胶，使用寿命长

• 不受压力和温度波动的影响

• 内置温度传感器，实现有效温度补偿(CPS91 可选)

Memosens 技术优势

• 确保最高过程安全

• 数字式数据传输确保数据安全

• 储存传感器特征参数，操作简便

• 传感器中记录传感器负荷参数，可以通过 Memobase Plus CYZ71D 实现预维护

功能与系统设计

pH 测量

pH 值是液体介质酸度和碱度测量单位。电极玻璃膜上生成电化学电位，电位值取决于介质的 pH 值。氢离子(H+)选择性渗透通过外层膜，   产生电化学电位，即电化学分界层的电位。内置 Ag/    AgCl 参比系统用作参比电极。

变送器基于能斯特方程(NERNST)将测量电压转换成相应的 pH 值。

完整的测量系统包括：

• pH 电极 CPS91D 或 CPS91

• 变送器，例如：Liquiline CM42、CM44x、Mycom S CPM153、Liquisys M CPM2x3

• Memosens 数据电缆 CYK10 (Memosens 电极)或 CPK9 (模拟式电极)

• 浸入式安装支架、流通式安装支架或可伸缩式安装支架，例如：Cleanfit CPA871

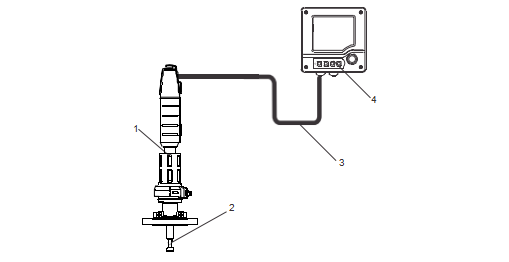

 1      pH 测量系统示意图

1      Cleanfit CPA871 可伸缩式安装支架

2      pH 电极 CPS91D

3      Memosens 数据电缆 CYK10

4     Liquiline M CM42 两线制变送器，适用于危险区



可靠性

可靠性                                       操作简便

Memosens 传感器内置电子部件，pH 电极CPS91D-7BT21用于储存标定参数和其他信息(例如：总工作小时数和极端工况 条件下的工作小时数)。正确连接传感器后，传感器参数自动传输至变送器中，用于计算当前测量 值。电极中储存标定参数，可以在测量点之外进行传感器标定和调节。优点如下：

• 在优化外部条件的测量实验室中简单标定，提升标定质量。

• 可以快速、简便地更换预标定传感器，极大地提升测量点的适用性。

• 基于所有储存的传感器负荷参数和标定参数可以确定维护时间间隔。

• 传感器历史可以储存在外部数据储存单元和计算程序中，例如：Memobase Plus CYZ71D。因 此，可以基于先前历史确认传感器的当前应用。

完整性                                      pH电极CPS91D-7BT21数字式数据传输确保数据安全

Memosens 技术对传感器中的测量值进行数字式处理，并通过非接触式连接将测量值传输至变送 器，无电气干扰。优点如下：

• 传感器故障或传感器和变送器间的连接中断时，自动发出错误信息

• 及时错误检测，提升了测量点适用性

安全性	最高过程安全性 通过非接触式连接进行感应式测量值传输，   Memosens 确保了最高过程安全性，具有下列优点： • 消除了所有湿气导致的测量问题。 – 接头连接免腐蚀 – 测量值不受湿气的影响。 – 即使在水下也可以连接 • 变送器与介质电气隔离。无需考虑过去的“对称系统的高阻抗”、“ 不对称系统”或阻抗转换器对 测量的影响。 • 数字式测量值传输的屏蔽措施确保了电磁兼容安全性(EMC)。 • 采用本安型电子部件，完全可以在危险区中测量。     输入
测量变量	pH 值 温度
测量范围	0...14 pH 0...110 °C (32...230 °F)   请注意过程操作条件。     安装条件



注意

拧入电极前，确保安装支架的螺纹连接清洁，工作正常。

‣   手动拧紧电极(3 Nm)！(参数值仅适用于使用 Endress+Hauser 安装支架安装。) ‣   确保遵守所使用安装支架《操作手册》中的安装指南要求。

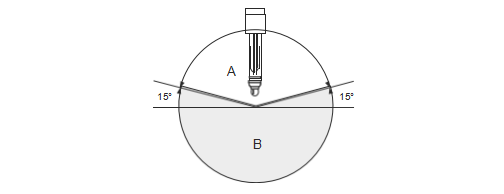

 2       电极的安装示意图，水平倾斜角度：min. 15°

A     允许安装角度

B      禁止安装角度

储存温度                                     0...50 °C (32...122 °F)

过程条件

过程温度                                   0...110 °C (32...230 °F)

过程压力(绝压)                          1...14 bar (15...203 psi)

L小心

在加压条件下长时间使用时，电极内部的压力会增大

存在玻璃破裂导致人员受伤的风险

‣   在减压或在大气压条件下使用时，避免电极过热。

‣   操作这些电极时，需佩戴护目镜和防护手套。

接头

CPS91D：

CPS91：

ESA：

GSA：

Memosens 接头，适用于数字非接触式数据传输

螺纹接头 Pg 13.5，TOP68 适用于带/不带温度传感器的电极，17 bar abs. (246 psi) 过压保护(三重)，防爆型(Ex)

螺纹接头 Pg 13.5 适用于不带温度传感器的电极
