水分析变送器CM42-MEA000EAZ00
两线制CM42-MEA000EAZ00本安防爆型变送器 连接 Memosens 数字式或模拟式 pH/ORP 电极、 电导率或溶解氧传感器
安装测量设备
4.2.1 墙装或管装
支持下列安装方式：
• 安装在墙壁上
• 安装在竖直管道或立柱上（圆管或方管）
• 安装在护栏或水平管道上（圆管或方管）
适用管径，以及立柱或护栏直径范围： 30...61 mm (1.18...2.40")。
安装在墙壁上

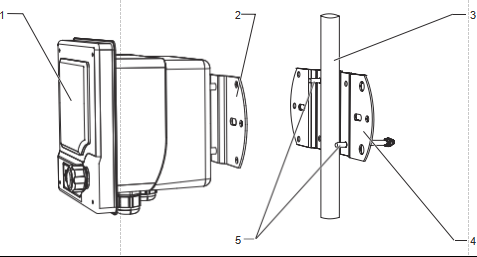

安装在竖直管道或立柱上
6 安装示意图
1 变送器（图例为塑料外壳型变送器）
2 安装背板（标准供货件）
3 管道或护栏（圆管或方管）
4 安装背板（管装套件，通过附件订购）
5 螺栓，含弹簧垫圈、垫圈和螺母（标准管装套件

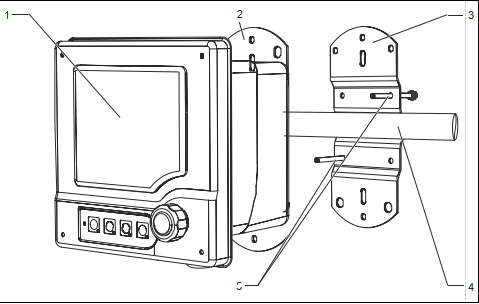

安装在水平管道或护栏上
7 安装示意图
1 变送器（图例为不锈钢外壳型变送器）
2 安装背板（标准供货件）
3 管道或护栏
4 安装背板（管装套件，通过附件订购）
5 螺栓，含弹簧垫圈、垫圈和螺母（标准管装套件）
在立柱、管道或护栏上安装时，需要使用管装套件固定变送器。管装套件不是变送器 的标准供货件，需要作为附件单独订购。
4.2.2 盘装
在面板上安装CM42-MEA000EAZ00变送器时，需要使用盘装套件，包括膨胀螺栓和前密封垫。盘装套件不是变送 器的标准供货件，需要作为附件单独订购。
• 如需上下叠放安装多台变送器，必须满足最小间距要求，确保上方变送器底部的缆塞能够 正常操作。
• 如果左右并排安装多台变送器，必须满足最小间距要求，确保外壳前面板盖能够正常打 开。
• 如果方形布局安装多台CM42变送器，必须满足最小间距要求，同时考虑变送器安装背板的长 度，以及正常操作缆塞所需的空间。
操作方式

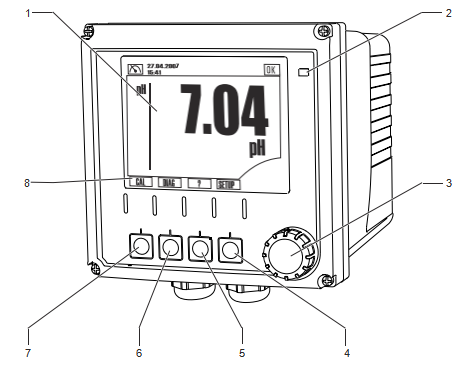

6.1 显示与操作单元
52 操作概述
1 显示屏、当前显示值：pH 测量模式
2 报警 LED 指示灯
3 飞梭旋钮
4...7 操作按键
8 显示操作按键功能（与菜单相关）
电气连接
5.1 接线方式

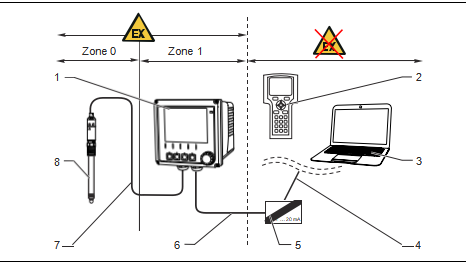

5.1.1 在危险区中安装
10 在 Ex ib（iaGa）防爆区中安装
|
1 变送器 |
5 有源安全栅，例如 RN221 |
|
2 HART 手操器 |
6 Ex ib 供电回路和信号电路（4...20 mA） |
3 FieldCare，通过 PROFIBUS/FOUNDATION 7 Ex ia 本安传感器回路
Fieldbus 通信操作
4 HART/PROFIBUS/FOUNDATION Fieldbus 信号线 8 防爆型传感器
