E+H电缆CYK10-E051
技术参数
9.1 电缆规格
|
|
CYK10 |
CYK11 |
|
线芯数/结构 |
四芯 |
六芯 |
|
外径（mm） |
6.3 |
6.3 |
|
屏蔽层 |
有 |
有 |
|
弯曲半径（硬线） |
5xD |
5xD |
|
弯曲半径（软线） |
10xD |
10xD |
9.1.1 耐受性
|
|
CYK10 |
CYK11 |
|
抗 UV 紫外线 |
是 |
是 |
|
不含破坏臭氧层物质 |
是 |
是 |
|
无卤素 |
否 |
是 |
|
符合 RoHS 环保标准 |
是 |
是 |
|
阻燃 |
是 |
是 |
|
耐油 |
- |
是 |
9.2 环境条件
9.2.1 环境温度范围
|
|
CYK10 |
CYK11 |
|
最低环境温度 |
–25 °C (–13 °F) |
–30 °C (–22 °F) |
|
最高环境温度 |
135 °C (277 °F) |
90 °C (194 °F) |
9.2.2 防护等级
|
CYK10 |
CYK11 |
|
IP 68 |
IP 68 |
|
• Memosens 插接头：1 bar (15 psi)，25 °C (77 °F)，1 mol/l KCl，45 天 • M12 插头：0.1 bar (2 psi)，50 °C (122 °F)，3 mol/l KCl，30 天 |
M12 插头：0.1 bar (2 psi)，50 °C (122 °F)，3 mol/l KCl，30 天 仅适用于 M12 插头配套安装时 |
机械结构
9.3.1 E+H电缆 CYK10-E051 外形尺寸
→“安装”章节
9.3.2 材质
电缆
|
|
CYK10 |
CYK11 |
|
电缆护套 |
TPE |
TPE |
接线盒
接线盒：铝

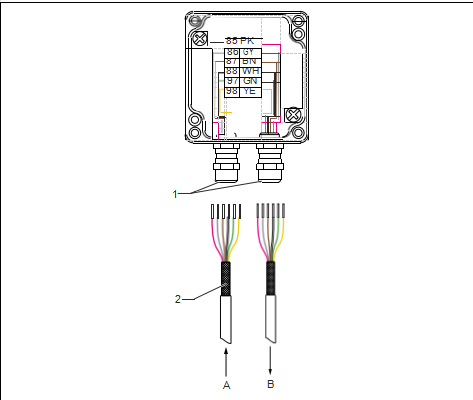

14 电气连接示意图：CYK11 接线盒（缆塞+缆塞）
1 缆塞：在缆塞中固定屏蔽层
2 屏蔽层
A 变送器
B 传感器
安装缆塞
1. 将连接电缆插入至缆塞中，直至电缆护套接触到内部触点弹簧。
2. 拧紧缆塞（扭矩不得超过 3 Nm (2.2 lbf ft)）。
3. 连接电缆线芯。
6.2.2 CYK11 和带整体电缆的传感器
电缆线芯颜色与传感器整体电缆线芯颜色完全对应，可以直接接线。
部分带整体电缆的传感器适配 Memosens 工作电压，接线方式与 Memosens 数字式传
1. 调试前检查传感器电源。
2. 遵照电源规格连接传感器。

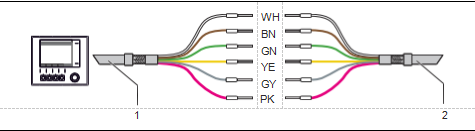

电气连接示意图：CYK11 和带整体电缆的传感器
1 CYK11
2 带整体电缆的传感器

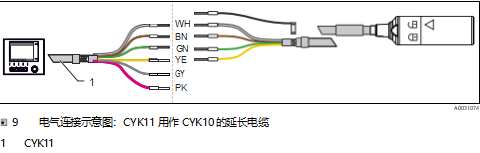

6.2.3 CYK11，用作 CYK10 的延长电缆
此时无需使用灰色（GY）和粉色（PK）线芯。
1. 将灰色（GY）和粉色（PK）线芯接至绝缘端子。
2. 不得将灰色（GY）和粉色（PK）线芯悬空暴露在接线盒中。
3. 连接两根电缆的屏蔽层。使用“缆塞+缆塞”型接线盒时，缆塞中的屏蔽层接点可以自动 连接电缆屏蔽层。
