浊度探头CUS51D-AAD1A4
E+H分析仪浊度传感器探头CUS51D-AAD1A4输入
测量变量
• 浊度
• 悬浮固体浓度
• 温度
|
CUS51D-**C1 |
|
适用范围 |
|
浊度 |
0.000...4000 FNU 最大显示范围为 9999 FNU |
福尔马肼 |
|
悬浮物浓度 |
0...5 g/l |
高岭土 可过滤物质 |
|
温度 |
–20 … 80 °C (–4 … 176 °F) |
|
|
CUS51D-**D1 |
|
适用范围 |
|
浊度 |
0.000...4000 FNU 最大显示范围为 9999 FNU |
福尔马肼 |
|
悬浮物浓度 |
0 … 300 g/l (0 … 2.5 lb/gal) 0...30 % |
悬浮物浓度取决于所选应用（参见列 表） |
|
温度 |
–20 … 80 °C (–4 … 176 °F) |
|
电源
允许采用以下连接方法：
• 通过 M12 连接头连接（类型：带整体电缆和 M12 连接头）
• 恩德斯豪斯仪表水质分析探头CUS51D-AAD1A4通过传感器电缆连接至变送器上的传感器输入的插入式接线端子上（类型：带整体电缆和末端 线鼻子）

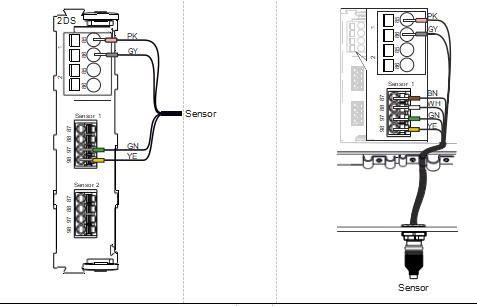

13 传感器的连接示意图：连接传感器输入（左图）或通过 M12 连接头连接（右图）

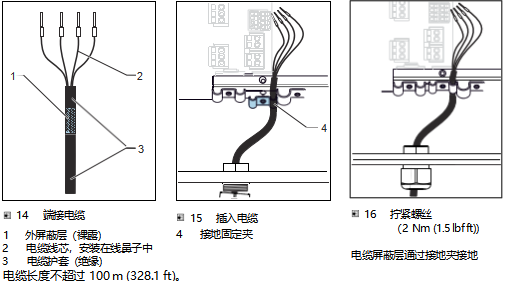

连接电缆屏蔽层
电缆示例（可能不同于包装内的原装电缆）
水分析CUS51D性能参数
|
参考操作条件 |
20 °C (68 °F)，1013 hPa (15 psi) |
||
|
最大测量误差 |
浊度 悬浮物浓度 |
小于测量值的 2%或 0.1 FNU（取两者中的较大值）。 小于测量值的 5%或量程上限的 1%（取两者中的较大值）；适合在指定测量范围 内标定的传感器。 |
|
|
|
测量误差已考虑测量回路中传感器和变送器的测量不确定性。但是，不包含标液本身的误 差。 测量悬浮物浓度时，当前介质状况直接影响实际测量误差，使其不同于指定误差参数。介质 极度不均一会导致测量结果波动，增大测量误差。 |
||
|
重复性 |
小于读数值的 0.2% |
||
|
出厂标定 |
FNU、NTU 符合应用表 标准：三点 |
||
|
漂移 |
传感器受电子部件控制，几乎无漂移。 |
||
|
适用范围 |
测量范围 |
检测限 |
|
福尔马肼 |
0...50 FNU |
0.006 FNU |
|
0...4000 FNU |
0.4 FNU |
|
|
高岭土 |
0...5000 mg/l |
0.85 mg/l |
应用 出厂时，传感器已完成福尔马肼模式标定。所有其他应用均使用参考样品进行预标定，并需要根
据相应应用进行标定。
|
固体应用 |
推荐工作范围 |
CUS51D |
|
|
C1 |
D1 |
||
|
薄污泥 |
0...5 g/l |
|
X |
|
活性污泥 |
2...15 g/l |
|
X |
|
剩余污泥 |
3...50 g/l |
|
X |
|
污泥，常规 |
0...50 g/l |
|
X |
|
消化污泥 |
5...100 g/l / 300 g/l |
|
X |
安装方式：
• 使用 Cleanfit W CUA451 可伸缩式安装支架安装
• 使用 Flexdip CYA112 污水安装支架和 Flexdip CYH112 安装支座
• 使用 Flowfit CYA251 流通式安装支架
19 使用可伸缩式安装支架安装

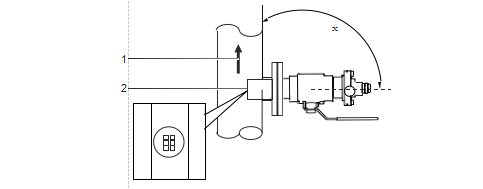

1 流向
2 光学窗口
安装角度 α 不得超过 90°→
19,
12。推荐安装角度为 75°。传感器的光学窗口必须与流向平 行。
需要手动控制安装支架的伸缩动作时，介质压力不得超过 2 bar (29 psi)。
环境条件
|
环境温度范围 |
–20 … 60 °C (–4 … 140 °F) |
|
|
储存温度 |
–20 … 70 °C (–4 … 158 °F) |
|
|
防护等级 |
IP 68（测试条件：1 m (3.3 ft)水柱，60 天， |
1 mol/l KCl） |
电磁兼容性（EMC）
干扰发射和抗干扰能力符合以下标准：
• EN 61326-1:2013
• EN 61326-2-3:2013
• NAMUR NE21: 2012
CUS51D-AAD1A4过程条件
|
过程温度范围 |
–5 … 50 °C (23 … 122 °F) 在短时期内（1 小时），最高 80 °C (176 °F) |
|
过程压力范围 |
0.5 … 10 bar (7.3 … 145 psi)（绝压） 压缩空气清洗系统 压力：1.5 … 2 bar (21.8 … 29 psi) |
最小流量
无最小流量要求。
测量易于形成沉积的固体时，确保介质已经充分混合。
