探头FDU91-RG2AA
超声波液位计探头FDU91-RG2AA应用领域
FDU91超声波传感器适用于液体、浆料、淤泥、粉末和固体块料的连续性、非接触式物位测量，免维护，也可用于明渠和测量堰的流量测量。测量值不受介电常数、密度或湿度的影响，传感器的自我清洁功能可消除介质黏附对测量的影响。适用于爆炸危险区域； 最大测量范围: 液体10m(33ft）, 固体 5m（16ft)
适用于液体、浆料、淤泥、粉末和固体块料的连续性、非接触物位测量；明渠和测量堰的流量测量。 最大测量范围: 液体：10m, 固体：5m；适用于爆炸危险区域；其它测量范围：FDU92: 液体20m，固体：10m；FDU93：液体：25m，固体：15m； FDU95: 固体：45m；FDU96: 固体：70m
优势
内置温度传感器用于行程时间校准。即使温度发生变化，也能进行精确测量
密封焊接的PVDF传感器，用于最高级别的抗腐蚀性测量场合
适合在恶劣的气候条件下使用，传感器和变送器可分开安装，最大安装间距300m
传感器自我清洁功能，可减少黏附形成
内置自动传感器检测，连接物位变送器FMU90 /FMU95，调试便捷
防护等级IP68
传感器带加热功能（可选），防止结冰，确保测量值可靠

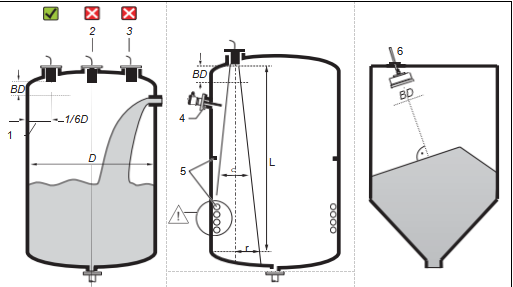

探头FDU91-RG2AA物位测量时的安装条件
• 如可能，安装时尽量使传感器下表面处于容器中。
• 务必确保最高物位不会进入盲区距离 (BD，参考下表 )。
• 不得将传感器安装在罐体中央位置处 (2)。
推荐安装间距：传感器与罐壁 (1) 间的距离约为罐体直径的 1/6。
• 避免测量范围与加料区 (3) 重合。
• 在信号波束范围内 ( 发射角：a) 禁止安装类同于限位开关、温度传感器、挡板等部件 (4)。特别是 对称性结构的安装部件 (5)，例如：加热线圈等，会干扰测量。
• 传感器应垂直于物料表面 (6) 安装。 FAU40 直准仪可以作为附件订购 (
ä 23)。
|
传感器 |
a ( 典型值 ) |
L (max) |
r (max) |
|
FDU90 |
12° |
3 (9.8) |
0.31 (1.0) |
|
FDU91 |
9° |
10 (33) |
0.79 (2.6) |
|
FDU91F |
12° |
10 (33) |
1.05 (3.4) |
|
FDU92 |
11° |
20 (66) |
1.92 (6.3) |
|
FDU93 |
4° |
25 (82) |
0.87 (2.9) |
|
FDU95 |
5° |
45 (148) |
1.96 (6.4) |
|
FDU96 |
6° |
70 (230) |
3.6 (12) |
液位计FDU91-RG2AA流量测量时的安装条件
• 将传感器安装在液体流入侧 (B)，安装位置应高于最大液位 Hmax (=F) 与盲区距离 BD 之和。
• 将传感器安装在明渠或测量堰的中心线上方。
• 传感器应垂直于水面安装。
• 满足明渠或测量堰的安装距离要求。 2)
• 安装防护罩，避免传感器日晒雨淋。 FDU90 和 FDU91 传感器可以选配防护罩
