超声波液位计探头FDU91-RG1AA

超声波液位计探头FDU91-RG1AA应用领域

FDU91超声波传感器适用于液体、浆料、淤泥、粉末和固体块料的连续性、非接触式物位测量，免维护，也可用于明渠和测量堰的流量测量。测量值不受介电常数、密度或湿度的影响，传感器的自我清洁功能可消除介质黏附对测量的影响。适用于爆炸危险区域；最大测量范围: 液体10m(33ft）, 固体 5m（16ft)

适用于液体、浆料、淤泥、粉末和固体块料的连续性、非接触物位测量；明渠和测量堰的流量测量。 FDU91最大测量范围: 液体：10m, 固体：5m；适用于爆炸危险区域；其它测量范围：FDU92: 液体20m，固体：10m；FDU93：液体：25m，固体：15m； FDU95: 固体：45m；FDU96: 固体：70m

优势

内置温度传感器用于行程时间校准。即使温度发生变化，也能进行精确测量

密封焊接的PVDF传感器，用于最高级别的抗腐蚀性测量场合

适合在恶劣的气候条件下使用，传感器和变送器可分开安装，最大安装间距300m

功能与系统设计

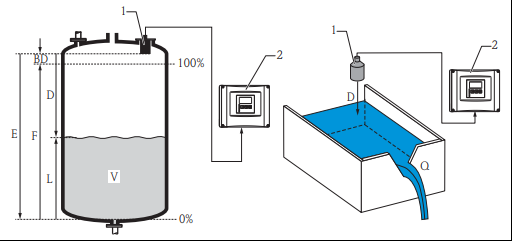

1 FDU9x 2 Prosonic S FMU90 BD：盲区距离； D：传感器膜片至物料表面间的距离； E：空罐高度 ( 零点 ) ； F：满罐高度 ( 满量程 ) ； L：物位； V：体积 ( 或质量 ) ； Q：流量

传感器向物料表面发射超声波脉冲信号。脉冲信号在物料表面发生反射，反射信号被传感器接收。 Prosonic S 变送器测量发射与接收脉冲信号的时间差 t。基于时间差 t ( 和声速 c)，计算参考点 ( ä 4) 至物料表面间的距离 D： D = c · t/2 基于距离 D，仪表还可以计算： • 物位 L • 体积 V • 通过测量堰或明渠的流量 Q

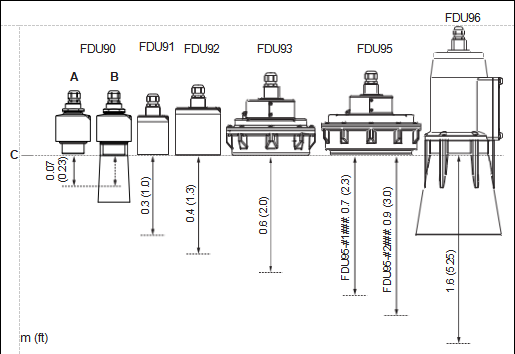

液位计探头FDU91-RG1AA盲区距离

物位 L 不得进入盲区距离 BD。传感器的瞬态反应特性使得盲区内的物位回波信号无法被识别。因此，无法确保可靠测量。
