E+H超声波液位计FMU41-ARB2A2

行程时间原理

Prosonic M 的超声波液位计传感器向物料表面发射超声波脉冲信号。脉冲信号在物料表面发生反射，反射信号被 传感器接收。 Prosonic M 测量并计算发射与接收脉冲信号的时间差 t。

基于时间差 t ( 和声速 c) 计算传感器膜片与物料表面间的距离 D：

D = c . t/2

用户输入的空罐高度 (E) 已知时，物位 (L) 的计算公式如下：

L = E - D

内置温度传感器 (NTC)，对因温度改变导致的声速变化进行补偿。

干扰回波抑制

超声波液位计FMU41-ARB2A2具有干扰回波抑制功能，确保了干扰回波 ( 例如：内部边缘和焊缝产生的干扰回波 ) 不 会被误识别为真正的物位回波。

标定

输入空罐高度 (E) 和满罐高度 (F)，进行仪表标定。

盲区距离 (BD)

满量程物位高度 (F) 不得进入盲区距离 (BD)。传感器的瞬态反应特性使得盲区内的物位回波信号无 法被识别。

应用

• 液体、浆料、污泥和粗糙固体的连续、非接触式物位测量

• 明渠和测量堰中的流量测量

• 通过下列通信方式实现系统集成：

– 4...20 mA HART ( 标准 )

– PROFIBUS PA

– 基金会现场总线 (FF)

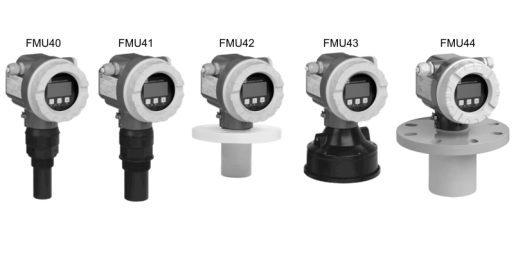

• 最大测量范围：

– FMU40：5 m (16 ft) ( 液体 )，2 m (6.6 ft) ( 固体 )

– FMU41：8 m (26 ft) ( 液体 )，3.5 m (11 ft) ( 固体 )

– FMU42：10 m (33 ft) ( 液体 )，5 m (16 ft) ( 固体 )

– FMU43：15 m (49 ft) ( 液体 )，7 m (23 ft) ( 固体 )

– FMU44：20 m (66 ft) ( 液体 )，10 m (33 ft) ( 固体 )

优势

• 通过引导式菜单进行现场操作，带四行多语言纯文本显示，调试快速简便

• 包络线现场显示，诊断简便

• 使用随箱包装中的免费 FieldCare 调试工具简单进行远程操作、诊断和测量点文 档编制

• 可以在防爆危险区中测量 ( 气体防爆、粉尘防爆 )

• 线性化功能 ( 最多 32 个点 ) 可以将测量值转换成任意长度、体积或流量单位

• 非接触式测量方法最大限度地降低了服务需求

• 可选分离型显示与操作单元 ( 与变送器的最大安装间距为 20 m (66 ft))

• 可以通过 G 1½" 或 1½ NPT 螺纹安装

• 内置温度传感器，自动校正因温度改变导致的声速变化

• 缆塞：M20x1.5 ( 推荐电缆缆径：6...10 mm (0.24...0.39 in))

电缆入口

• 电缆入口：G½" 或 NPT ½"

• PROFIBUS PAM12 插头

• 基金会现场总线 (FF) 7/8" 插头

参考条件

• 温度：+20 °C (+68 °F)

• 压力：1013 mbar abs. (15 psi abs.)

• 湿度：50 %

• 理想反射面 ( 例如：平静、光滑的液体表面 )

• 信号波束范围内无干扰反射

• 设置下列应用参数：

- 罐体形状：平顶罐

-  介质属性：液体

         - 过程条件：平静液面

现场操作

• 使用显示与操作单元

• 使用个人计算机、  FXA291 ( 带 ToF 适配器 FXA291 (USB)) 和 FieldCare 操作软件

FieldCare 是 Endress+Hauser 仪表 ( 雷达物位仪、超声波物位仪、导波雷达物位仪 ) 的图形化操作 软件，用于仪表调试、数据加密、信号分析和测量点文档编制。

远程操作

• 使用 Field Xpert SFX100 手操器

• 使用个人计算机、  Commubox FXA195 和 FieldCare 操作软件
