E+H超声波液位计FMU30-AAHEAAGGF

应用领域

FMU30超声波液位计应用范围包括废水处理厂、过程水储罐装载以及储存罐、缓冲罐的物位监测。FMU30提供成熟的软件算法，四行纯文本显示提醒和报警信息，确保快速的故障响应，显示器同时显示包络线，现场直接显示分析结果，保证迅速准确的故障诊断。

适用于液体、浆料、淤泥和固体块料的连续性、非接触物位测量；系统集成： 4...20mA；最大测量范围：1½传感器：液体：5m(16ft); 固体：2m (6.6ft）；2"传感器：液体8m，固体：3.5m (11 ft)

优势

四行纯文本显示，菜单引导式现场操作，快速简单地进行仪表调试，7种语言可选

现场包络线显示，完成简单的仪表故障诊断

线性化功能（最多32点）可将测量值转换成任意单位到的长度、体积或流量

非接触测量，最大限度地减少维护服务

螺纹G1½或1½NPT以上均可安装

行程时间原理

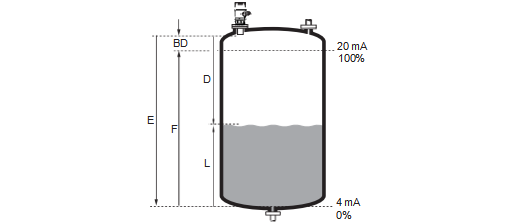

传感器直接向物料表面发射超声波脉冲信号。脉冲信号在物料表面发生反射，反射信号被传感器 接收。仪表测量并计算发射与接收脉冲信号的时间差 t。基于时间差 t ( 和声速 c) 计算传感器膜片 与物料表面间的距离 D：

D = c · t/2

用户输入的空罐高度 (E) 已知时，物位 (L) 的计算公式如下：

L = E - D

内置温度传感器 (NTC)，对因温度改变导致的声速变化进行补偿。

干扰回波抑制

仪表具有干扰回波抑制功能，确保了干扰回波 ( 例如：内部边角和焊缝产生的干扰回波 ) 不会被误 识别为真正的物位回波。

标定

输入空罐高度 (E) 和满罐高度 (F) 进行仪表标定。

盲区距离 (BD)

满量程物位高度 (F) 不得进入盲区距离 (BD)。传感器的瞬态反应特性使得盲区内的物位回波信号无 法被识别。

内置温度传感器，自动校正受温度影响的声速

测量原理
