恩德斯豪斯压力变送器PMC21机械结构和环境条件
恩德斯豪斯压力变送器PMC21设计及外形尺寸

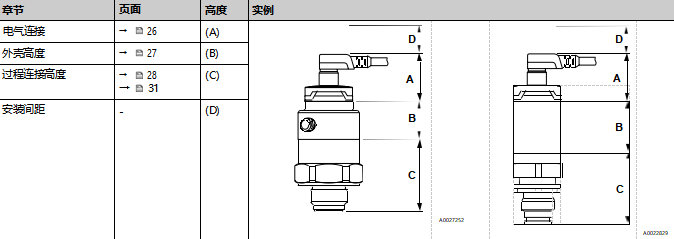

仪表高度
仪表高度包括
• 电气连接的高度
• 外壳高度
• 各个过程连接的高度。
以下章节中列举了各个部件的高度。为了计算仪表高度，只需简单地累加各个部件的高度。同 时，请考虑安装间距(仪表的安装空间)。请参考下表：

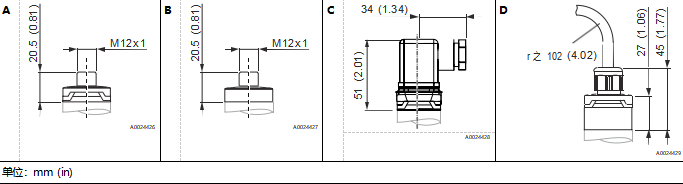

电气连接
|
图号 |
说明 |
材质 |
重量（kg (lbs)） |
仪表 |
选型代号 1) |
|
A |
M12 插头，IP65 （其他尺寸参数→ |
塑料外壳盖 |
0.012 (0.03) |
PMC11 PMP11 |
L |
|
A |
M12 插头，IP65/67 （其他尺寸参数→ |
塑料外壳盖 |
0.012 (0.03) |
PMC21 PMP21 |
M 插头（带电缆） |
|
B |
M12 插头，IP66/67 |
金属外壳盖 |
0.030 (0.07) |
PMC21 PMP21 |
Ex ec 防爆仪表采用金属外壳盖。 |
|
C |
M16 霍斯曼插头 |
PPSU 塑料 |
0.060 (0.14) |
PMC11 PMP11 PMC21 PMP21 |
U |
42
42
42
|
图号 |
说明 |
材质 |
重量（kg (lbs)） |
仪表 |
选型代号 1) |
|
C |
NPT ½霍斯曼插头 |
PPSU 塑料 |
0.060 (0.14) |
PMC11 PMP11 PMC21 PMP21 |
V |
|
D |
5 m (16 ft)电缆 |
PUR（UL94V0） |
0.280 (0.62) |
PMC21 PMP21 |
A |
|
D |
10 m (33 ft)电缆 |
PUR（UL94V0） |
0.570 (1.26) |
PMC21 PMP21 |
B |
|
D |
25 m (82 ft)电缆 |
PUR（UL94V0） |
1.400 (3.09) |
PMC21 PMP21 |
C |
外壳
|
图号 |
设备 |
材质 |
重量（kg (lbs)） |
|
A |
PMC11 PMC21 |
不锈钢 316L |
0.150 (0.33) |
|
B（不超过 100 bar (1 500 psi)） |
PMP11 PMP21 |
不锈钢 316L |
0.090 (0.20) |
|
C（400 bar (6 000 psi)） |
PMP11 PMP21 |
不锈钢 316L |
0.090 (0.20) |
安装条件
• 进行仪表安装和接线操作时，以及在操作过程中，水汽不得渗入至外壳内。
• 电缆和连接头朝下安装，以防水汽渗入（例如雨水或冷凝水）。
安装位置的影响
允许任意安装方向。但是安装方向可能会引起零点漂移，即空罐或非满罐中的测量值显示不为 0。
|
仪表型号 |
压力表水平安装（A） |
压力表朝上安装（B） |
压力表朝下安装（C） |
|
PMP11 PMP21 |
标定位置，无影响 |
max. +4 mbar (+0.058 psi) |
max. –4 mbar (–0.058 psi) |
|
PMC11、PMC21 < 1 bar (15 psi) |
标定位置，无影响 |
max. +0.3 mbar (+0.0044 psi) |
max. –0.3 mbar (–0.0044 psi) |
|
PMC11、PMC21 ≥1 bar (15 psi)] |
标定位置，无影响 |
max. +3 mbar (+0.0435 psi) |
max. –3 mbar (–0.0435 psi) |
恩德斯豪斯压力变送器PMC21安装位置
压力测量

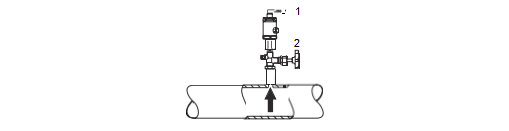

气体压力测量
带截止阀的仪表应安装在取压点的上方，冷凝物能够回流至过程中
1 仪表
2 截止阀

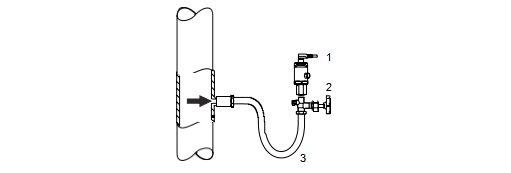

蒸汽压力测量
使用冷凝圈进行蒸汽压力测量。冷凝圈使得介质温度降低至接近环境温度。安装带截止阀的仪表 时，保证仪表与取压点处于相同高度。
优点：
仪表上的热效应很小/可以忽略不计。
注意变送器的最高允许环境温度
1 仪表
2 截止阀
3 冷凝圈
液体压力测量
安装带截止阀的仪表时，保证仪表与取压点处于相同高度。
1 仪表
2 截止阀

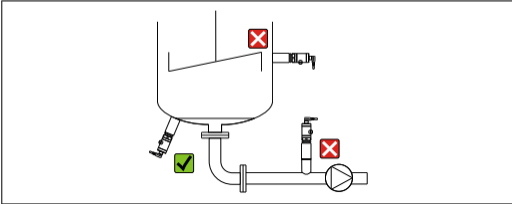

液位测量
• 始终将仪表安装在最低测量点之下。
• 请勿在下列位置上安装仪表：
• 加料区中
• 罐体排放口
• 泵抽吸区中
• 搅拌器产生的压力冲击能影响到的地方。
