E+H压力变送器的机械结构
E+H压力变送器仪表高度包括
• 外壳高度
• 可选安装部件高度,例如温度隔离器或毛细管
• 相应过程连接高度
不同部件高度参见以下章节。计算仪表高度时,仅需简单累加各个部件的高度。如需要,还应考 虑安装间距(仪表的安装空间)。可以使用下表计算:

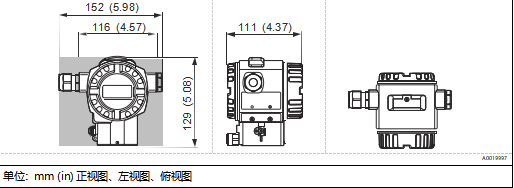

T14 外壳,E+H压力变送器可选侧面显示
材质 |
防护等级 |
电缆入口 |
重量(kg (lb)) |
选型代号 1) |
||
外壳 |
外壳盖密封圈 |
|
|
带显示单元 |
无显示单元 |
|
铝 |
EPDM |
IP66/67 NEMA 6P |
M20 缆塞 |
1.2 (2.65) |
1.1 (2.43) |
A |
|
|
IP66/67 NEMA 6P |
G ½"螺纹 |
|
|
B |
|
|
IP66/67 NEMA 6P |
NPT ½"螺纹 |
|
|
C |
|
|
IP66/67 NEMA 6P |
M12 插头 |
|
|
D |
|
|
IP66/67 NEMA 6P |
7/8"插头 |
|
|
E |
|
|
IP65 NEMA 4 |
HAN7D 插头,90° |
|
|
F |
|
FVMQ |
IP66/67 NEMA 6P |
M20 缆塞 |
|
|
G |
|
FVMQ |
IP66/67 NEMA 6P |
NPT ½"螺纹 |
|
|
H |
316L |
EPDM |
IP66/67 NEMA 6P |
M20 缆塞 |
2.1 (4.63) |
2.0 (4.41) |
1 |
|
|
IP66/67 NEMA 6P |
G ½"螺纹 |
|
|
2 |
|
|
IP66/67 NEMA 6P |
NPT ½"螺纹 |
|
|
3 |
|
|
IP66/67 NEMA 6P |
M12 插头 |
|
|
4 |
|
|
IP66/67 NEMA 6P |
7/8"插头 |
|
|
5 |
|
|
IP65 NEMA 4 |
HAN7D 插头,90° |
|
|
6 |
|
FVMQ |
IP66/67 NEMA 6P |
M20 缆塞 |
|
|
7 |
|
FVMQ |
IP66/67 NEMA 6P |
NPT ½"螺纹 |
|
|
8 |
T17 外壳(卫生型),可选侧面显示屏
材料 |
防护等级 1) |
电缆入口 |
重量(kg (lb)) |
选型代号 2) |
||
外壳 |
外壳盖密封圈 |
|
|
带显示单元 |
无显示单元 |
|
316L |
EPDM |
IP66/68 NEMA 6P |
M20 缆塞 |
1.2 (2.65) |
1.1 (2.43) |
R |
|
|
IP66/68 NEMA 6P |
G ½"螺纹 |
|
|
S |
|
|
IP66/68 NEMA 6P |
NPT ½"螺纹 |
|
|
T |
|
|
IP66/68 NEMA 6P |
M12 插头 |
|
|
U |
|
|
IP66/68 NEMA 6P |
7/8"插头 |
|
|
V |
1) IP 68 防护等级:1.83 mH2O,24 h
2) 产品选型表中的订购选项“外壳,盖板密封圈,电缆入口,防护等级”
E+H压力变送器PMC71高度 H1
过程连接 |
高度 H |
|
|
标准仪表 |
Ex d 防爆仪表 |
FNPT1/2 MNPT1/2 MNPT1/2 FNPT1/4 G1/2 M20x1.5 B0202 B0203 |
28 mm (1.1 in) |
94 mm (3.7 in) |
MNPT1-1/2 MNPT2 G1-1/2 G2 M44x1.25 |
59 mm (2.32 in) |
125 mm (4.92 in) |
法兰 |
83 mm (3.27 in) |
150 mm (5.91 in) |
卫生型过程连接 |
90 mm (3.54 in) |
156 mm (6.14 in) |
过程连接 |
高度 H |
|
|
高温型 |
Ex d 防爆仪表(包括高温型) |
FNPT1/2 MNPT1/2 MNPT1/2 FNPT1/4 G1/2 G1/2 M20x1.5 B0202 B0203 |
107 mm (4.21 in) |
173 mm (6.81 in) |
MNPT1-1/2 MNPT2 G1-1/2 G2 M44x1.25 |
59 mm (2.32 in) |
125 mm (4.92 in) |
法兰 |
83 mm (3.27 in) |
150 mm (5.91 in) |
卫生型过程连接 |
90 mm (3.54 in) |
156 mm (6.14 in) |
