E+H压力变送器接线端子和输出

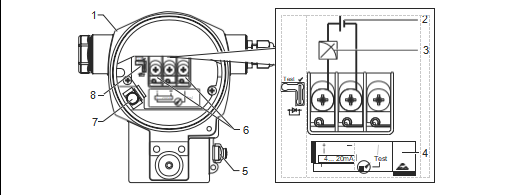

压力变送器接线端子分配 4...20 mAHART
1 外壳
2 电源
3 4...20 mA
4 内置过电压保护单元的仪表的 OVP（过电压保护）标签
5 外部接地端
6 4...20 mA 测试信号，在正信号端和测试信号端之间
7 内部接地端
1...5 V DC
1 外壳
2 供电电压
3 1...5 V DC
4 过电压保护（OVP）标签
5 外部接地端
6 接线端子
7 内部接地端
4...20 mAHART
|
电子插件类型 |

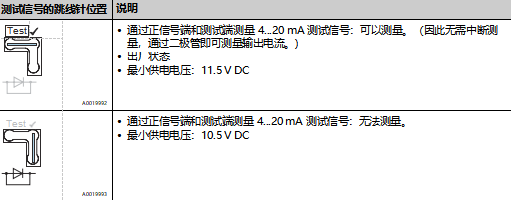

4...20 mA 测试信号跳线针放置在 “Test”位置上（出厂状态） |
4...20 mA 测试信号跳线针放置在 “Non-test”位置上 |
|
非危险区中使用的仪表型号 |
11.5...45 V DC |
10.5...45 V DC |
|
本安型 |
11.5...30 V DC |
10.5...30 V DC |
|
• 其他防爆型式 • 非防爆型仪表 |
11.5...45 V DC （带 35 V DC 插头连接的仪表型号） |
10.5...45 V DC （带 35 V DC 插头连接的仪表型号） |
4...20 mA 测试信号
1...5 V DC
• 非危险区：9...35 VDC
• Ex d 防爆场合：9...35 VDC
PROFIBUS PA
• 非危险区中使用的仪表型号：9...32 V DC
• Ex ia：
• 根据 FISCO 型号安装在总线系统中：Ui=17.5 V DC
• 点对点安装：Ui = 24 V DC
FOUNDATION Fieldbus
• 非危险区中使用的仪表型号：9...32 V DC
• Ex ia：
• 根据 FISCO 型号安装在总线系统中：Ui=17.5 V DC
• 点对点安装：Ui = 24 V DC
电流消耗
• 1...5 V DC：
9 V = 1.8 mA
35 V = 0.8 mA
• PROFIBUS PA：13 mA ±1 mA，启动电流符合 IEC 61158-2 Cl. 21 标准
• FOUNDATION Fieldbus：15.5 mA ± 1 mA，启动电流符合 IEC 61158-2 Cl. 21 标准
输出信号
• 4...20 mA HART 数字量信号，两线制
• 1...5 VDC，三线制
• PROFIBUS PA（Profile 3.0）数字通信，两线制
• 信号编码：曼彻斯特总线供电（MBP），Manchester II
• 传输速度：31.25 KBit/s，电压模式
• FOUNDATION Fieldbus 数字通信，两线制
• 信号编码：曼彻斯特总线供电（MBP），Manchester II
• 传输速度：31.25 KBit/s，电压模式
|
信号范围 |
4...20 mA 3.8...20.5 mA 1...5 V DC 0.95...5.125 V |
|
4...20 mA HART 符合 NAMUR NE43 标准： • 最大报警电流：可以在 21…23 mA 之间设置（工厂设置：22 mA） • 保持测量值：保持最近测量值 • 最小报警电流：3.6 mA |
|
|
1...5 V DC • 最大报警电压：可以在 5.25...5.75 V 之间设置 • 最小报警电压：0.9 V PROFIBUS PA 符合 NAMUR NE43 标准： 可以在模拟量输入块（AI）中设置 选项： • 最近有效输出值（工厂设置） • 故障安全值 • 状态不良 FOUNDATION Fieldbus 符合 NAMUR NE43 标准： 可以在模拟量输入块（AI）中设置 |
|
选项：
• 最近正常值
• 故障安全值（工厂设置） • 错误值
最大负载
压力变送器4...20 mA HART

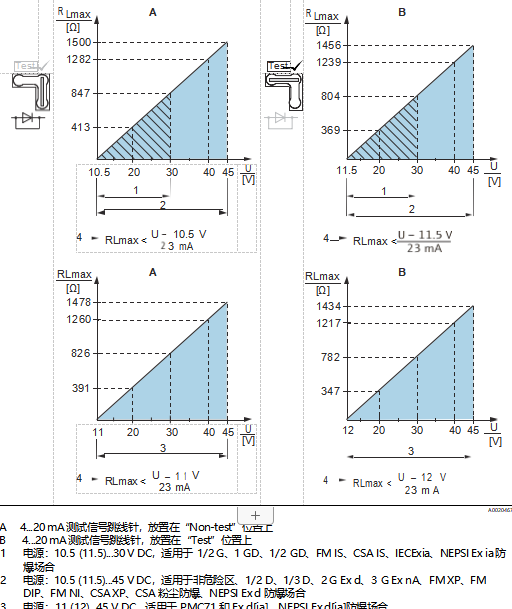

为了确保两线制仪表具有足够高的端子电压，必须确保不会超出最大负载阻抗 R（包含线缆阻 抗），取决于电源的供电电压 U0。请注意下图中的跳线针位置和防爆型式
1...5 V DC
负载阻抗不得小于 100 kΩ。
