E+H压力变送器PMC51/PMP51/PMP55安装条件

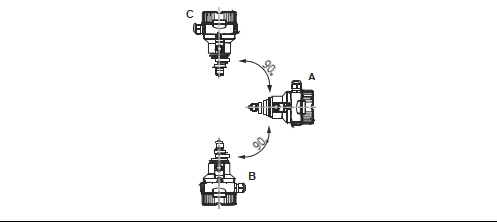

安装条件
测量误差（mbar (psi)）
|
膜片轴水平（A） |
膜片朝上（B） |
膜片朝下（C） |
|
标定位置，无测量误差 |
不超过+0.2 mbar (+0.003 psi) |
不超过–0.2 mbar (–0.003 psi) |
可以校正安装位置导致的设备零点偏差。
预热时间
• 4...20 mA 模拟量：≤1.5 s
• 4...20 mA HART：≤5 s
• IO-Link：<1 s
• PROFIBUS PA：≤8 s
• FOUNDATION Fieldbus：≤20 s（在总计复位后 ≤ 45 s）

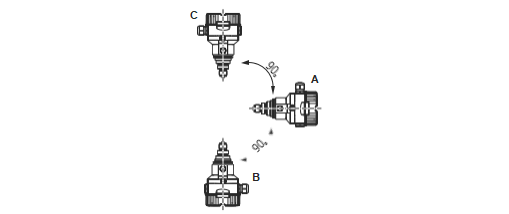

安装位置的影响
测量误差（mbar (psi)）
|
|
膜片轴水平（A） |
膜片朝上（B） |
膜片朝下（C） |
|
PMP51，带½"螺纹和硅油 |
标定位置，无测量误差 |
不超过+4 mbar (+0.06 psi) |
不超过–4 mbar (–0.06 psi) |
|
PMP51，带> ½"螺纹和法兰 |
不超过 +10 mbar (+0.145 psi) 采用惰性油为填充液的设备 的上述参数值翻倍。 |
不超 过–10 mbar (–0.145 psi) 采用惰性油为填充液的设备 的上述参数值翻倍。 |
|
常规安装指南 |
可以校正安装位置导致的零点偏差： • 直接在设备上通过电子插件上的操作键 • 直接在设备上通过显示器上的操作键（模拟电子插件除外） • 如果保护罩未打开，则通过数字通信（模拟电子插件除外）。 • Endress+Hauser 提供设备的管装或墙装支架。 • 隔膜密封系统连接处易发生黏附或堵塞时，应使用法兰密封圈和扁平密封圈冲洗环。冲洗环可 以安装在过程连接和隔膜密封系统之间。通过两个横向冲洗孔冲洗膜片前方的黏附，确保压力 腔室正常排气排液。 • 为确保变送器的密封性，Endress+Hauser 建议仅使用原装缆塞（也可以作为备件订购）。 |
|
不带隔膜密封系统的仪表的测 量布置 – PMC51, PMP51 |
根据压力计规范(DIN EN 837-2)安装不带隔膜密封系统的 Cerabar M 变送器。建议使用截止阀和 虹吸管。安装位置与测量应用场合相关。 气体压力测量 将带截止阀的 Cerabar M 安装在取压点之上，以确保冷凝物回流至介质中。 蒸汽压力测量 在测量蒸汽压力时使用虹吸管。虹吸管可将温度降低至接近环境温度。调试前虹吸管中注满液 体。建议将带虹吸管的 Cerabar M 安装在取压点之下。 优点： • 设置好的水柱仅会导致最小/可忽略的测量误差 • 设备热效应最小/可忽略 该设备还可安装在取压点之上。注意变送器的最大允许环境温度！ • 调试前虹吸管中注满液体。 液体压力测量 将带截止阀的 Cerabar M 安装在取压点之下或相同高度。 液位测量 • 将 Cerabar M 安装在最低测量点之下（测量零点）。 • 请勿在下列位置上安装仪表：加料区中、罐体排放口或搅拌器产生的压力脉冲信号能影响到的 罐体内位置处。 • 将仪表安装在切断装置下游时，更易于进行仪表标定和功能测试。 |

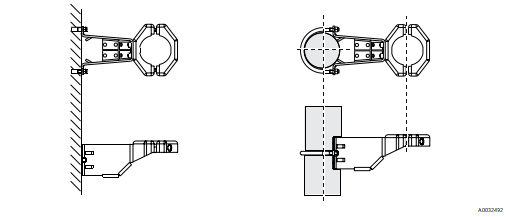

变送器的壁式安装和柱式安装 Endress+Hauser 提供仪表的管装架和墙装架：
墙装和管装阀组(可选)
“分离型外壳”型仪表
使用“分离型外壳”型仪表时，可以将带电子插件的外壳安装在测量点之外。允许零故障测量：
• 在特别困难的测量条件下（安装在空间狭小或操作困难的区域中）
• 需要快速清洗测量点时
• 测量点处于振动环境中时。
以下电缆类型可选：
• PE 电缆：长度为 2 m (6.6 ft)、5 m (16 ft)和 10 m (33 ft)
• FEP 电缆：长度为 5 m (16 ft)。
订购信息：
• Configurator 产品选型软件中的订购选项“分离型外壳”，或
• Configurator 产品选型软件中的订购选项“随箱附件”，选型代号“PA” 外形尺寸→
104
出厂时，“分离型外壳”型设备的过程连接和电缆均已安装在测量单元上。外壳和安装支架分开包 装。电缆两端均配备插座，可简便地连接至外壳和测量单元上。
过程连接和测量单元的防护等级：
• FEP 电缆：
• IP 69 2)
• IP 66 NEMA 4/6P
• IP 68 NEMA 4/6P（测试条件：1.83 米水柱，持续 24 小时）
• PE 电缆：
• IP 66 NEMA 4/6P
• IP 68 NEMA 4/6P（测试条件：1.83 米水柱，持续 24 小时）
PE 和 FEP 电缆的技术参数：
• 最小弯曲半径：120 mm (4.72 in)
• 电缆拔出力：最大 450 N (101.16 lbf)
• 防紫外线
在防爆危险区中使用：
• 安装在本安防爆场合中（Exia/IS）
• FM/CSA IS：仅允许安装在 Div. 1 防爆场合中
