E+H电导率变送器CLM223/CLM253功能与系统设计

功能与系统设计

电导式或电感式测量

两种类型的变送器都可连接电导式(双电极)或电感式传感器进行测量。电导式传感器的污染敏感度 高于电感式传感器。因此，进行高电导率、浓度或粘附性介质测量时，建议选用电感式传感器。

电导率和电阻率测量 ( 电导式 )

通过菜单选择测量值。可以在其他测量模式下的测量过程中显示当前测量值。如需要，可以选择 同时显示温度值，也可以隐藏显示。

温度补偿

可以选择下列温度补偿类型：

• 线性补偿

• NaCl 曲线补偿，符合 IEC 746 标准

• 超纯水 NaCl 补偿 ( 中性补偿 )

• 超纯水 HCl 补偿 ( 酸性补偿，同时适用于氨水 )

用户自定义参比温度值，标准温度值为 25 °C (77 °F)。

设置

需要针对应用条件和操作人员定义不同的报警信号。因此，可以针对每一个故障设定相对应的变 送器故障报警触点和故障电流。通过此方法可以取消不需要的或非期望的报警信号。最多可以设 置四个触点开关，用作限位开关 ( 同样适用于温度 ) 、 P(ID) 控制器、或清洗功能触点开关。

直接进行手动触点设置 ( 通过菜单设置实现 )，可以快速设置限位触点、控制触点和清洗功能触点， 并可以对偏差进行快速修正。

变送器和模块的序列号和订货号可以显示在显示屏上。

电极常数可编辑，即使按照特殊应用条件进行标定后的电极常数仍可编辑。

电流输出设置

输出信号量程较大，且仍需要确保指定量程范围内的高分辨率输出时，可以通过表格进行电流输 出设置。可以使用非线性曲线或平方根曲线。

极化检测

传感器和介质的分界层中出现极化效应，会减小电导式电导率传感器的测量范围。 变送器基于先进的智能信号评估方法进行极化效应检测。

在线检测

在指定时间间内，如传感器信号未发生改变，在线检测功能将触发故障报警信号。可能是由于传 感器堵塞、失效、与过程分离等原因引起的。

超纯水监控，符合 USP ( 美国药典 ) 标准和 EP ( 欧洲药典 ) 标准

超纯水监控符合USP <645> 标准和EP 标准，表示测量未补偿的电导率和温度， 并将其与表格中的参 数进行比对。

变送器 ( 带附加触点的电导式电导率传感器 ) 具有下列功能：

• “ 注射用水 (WFI)” 监控：符合 USP 和 EP 标准

• “ 高纯水 (HPW)” 监控：符合 EP 标准

• “ 纯净水 (PW)” 监控：符合 EP 标准

用户自定义预报警值用于设置在一定时间内用户不期望的操作值。只有使用精确标定后的传感器 测量，例如： CLS16，才能完全符合 USP 标准或 EP 标准。

浓度测量

通过四根用户自定义浓度曲线将电导率值转换成浓度值。浓度显示单位可以为 %、 ppm、 mg/l 或 TDS ( 总溶解固体 )。

安装因子的自适应标定 ( 电感式电导率传感器 )

通常，电感式传感器只允许安装在管道中，且应该与管壁保持最小安装间距。无法确保最小安装 间距时，测量值将会改变。内置安装因子的自适应标定功能用于补偿传感器安装位置对测量的影 响。



第二电流输出	第二电流输出可以设置为温度、主要测量值 ( 电导率、电阻率、浓度 ) 或动作变量。
电流输入	变送器的电流输入具有以下两种功能：低于流速下限或主流量故障时控制器自动切断功能和前馈 控制功能。两种功能可以同时起效。

完整的测量系统包括：

• Liquisys M CLM223 或 CLM253 变送器

• 传感器，带或不带内置温度传感器

• 测量电缆：CYK71 ( 电导式传感器 )、CPK9 (Condumax H CLS16 传感器 ) 或 CLK5 ( 电感式传感器 ) 可选配件：延长电缆、 VBM 接线盒

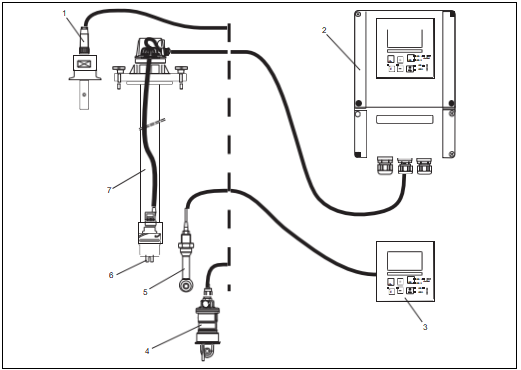

Liquisys M CLM223/253 的测量系统示意图

1      CLS15 电导式电导率传感器

2      Liquisys M CLM253 变送器

3      Liquisys M CLM223 变送器

4      CLS54 电感式电导率传感器



a0008937

5      CLS50 电感式电导率传感器

6      CLS21 电导式电导率传感器

7      CLA111 浸入式安装支架



输入



测量变量	电导率、电阻率、温度
测量范围	电导率 ( 电导式传感器 )： 电导率 ( 电感式传感器 )： 电阻率： 浓度： 温度：	0 ... 60 mS/cm ( 未补偿 ) 0 ... 2000 mS/cm ( 未补偿 ) 0 ... 200 MΩ.cm 0 ... 9999 (%、 ppm、 mg/l、 TDS) -35 ... +250 °C (-31 ... +482 °F)
电缆规格	电缆长度 ( 电导式传感器 )： 电缆长度 ( 电感式传感器 )： CYK71 电缆缆抗：	电导率： max. 100 m (328.1 ft) (CYK71) 电阻率： max 15 m (49.22 ft) (CYK71) max. 55 m (180.46 ft) (CLK5) 165 Ω/km ( 电导率测量 )
电极常数	电极常数可调节：	k = 0.0025 ... 99.99 cm-1
温度传感器	Pt 100、 Pt 1000、 NTC 30K
测量频率	电导率、电阻率 ( 电导式传感器 )： 电导率 ( 电感式传感器 )：	170 Hz ... 2 kHz 2 kHz
数字量输入	电压： 功率消耗：	10 ... 50 V max. 10 mA
电流输入	4 ... 20 mA，电气隔离 20 mA 电流输入时，负载为 260 Ω ( 电压降为 5.2 V)     输出

0/4 ... 20 mA 有源电流输出，电气隔离



HART
信号编码	频移键控 (FSK) + 0.5 mA，通过电流输出信号
数据传输速度	1200 Baud
电气隔离	是



PROFIBUS PA
信号编码	曼切斯特总线电力传输 (MBP)
数据传输速度	31.25 kBit/s，电压模式
电气隔离	是 (IO 模块 )



PROFIBUS DP
信号编码	RS485
数据传输速度	9.6 kBd ，19.2 kBd，93.75 kBd ，187.5 kBd ，500 kBd ，1.5 MBd
电气隔离	是 (IO 模块 )





报警



功能 ( 可切换 )：

报警阀值的调节范围：

报警延迟时间：



稳态触点 / 瞬态触点

电导率、电阻率、浓度、温度、 USP、 EP：

整个量程范围内

0 ... 2000 s (min)
