E+H多参数多通道变送器CM442/CM444/CM448的操作

  E+H多参数多通道变送器操作

• DTM 菜单结构与现场操作相关。主界面左侧显示 Liquiline 按键功能。

• 点击所需菜单名或功能参数，并按下飞梭旋钮。

• 使用计算机键盘可以便捷地完成设置。

• 使用 FieldCare 可以保存日志、备份设置、将设置传输至另一台设备中。

• 可以打印设置，或以 PDF 文件保存设置。

 显示与操作单元

76    操作概述

1     显示屏（报警状态下红色背景显示）

2     飞梭旋钮（快进/慢退和按下/保持功能）

3     操作按键（具体功能与菜单位置相关）

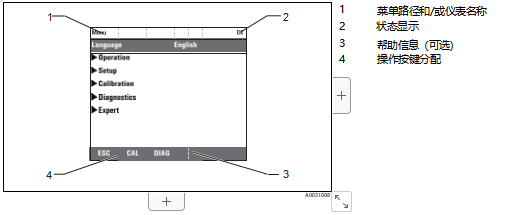

显示界面

操作方式

CM442/CM444/CM448锁定或解锁操作按键

锁定操作按键

1.   按下飞梭旋钮，并至少保持 2 秒。

   显示锁定操作按键的文本菜单。

可以选择锁定按键是否带密码保护。“带密码保护”表示只有正确输入密码后才 能解锁操作按键。密码设置菜单路径如下：  菜单/设置/常规设置/扩展设置/数 据管理/更改锁定密码。

2.   选择是否需要输入密码才能锁定按键。

   操作按键已被锁定。无法输入。软键盘中显示 图标。

 仪表的出厂密码为 0000。 务必记下新密码，否则您将无法自行解锁键盘。

解锁操作按键

1.   按下飞梭旋钮，并至少保持 2 秒。

  显示解锁操作按键的文本菜单。

2.   按键未锁 。

  未设置解锁密码时，立即解锁按键。否则，将要求输入密码。  3.   仅适用于键盘带密码保护时：正确输入密码。

  按键已解锁。即可再次重新访问整个现场操作。显示屏上不再显示 图标
