E+H电极CPS41D安装条件和环境，过程条件
|
测量变量 |
pH 值 温度 |
|
|
测量范围 |
" |
AB 型和 AC 型电极 ( 适用于水 / 污水测量 )： pH： 1...12 BB 型和 BC 型电极 ( 适用于过程测量，可消毒 )： pH： 0...14 温度： 0...135 °C (32...275 °F) 小心 ! 请注意过程操作条件。 |
|
|
|
|

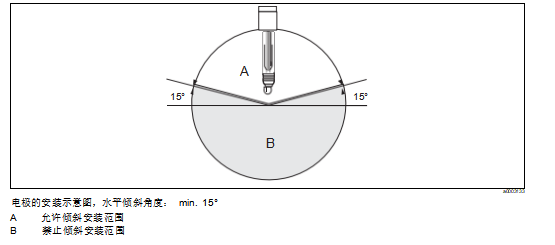

禁止电极倒装。水平倾斜角必须至少为 15°。倾斜安装角过小， 将导致玻璃膜中形成气泡层，进而 导致 pH 隔膜不能完全浸润在电解液中。
小心 !
• 请确保电极的安装支架螺纹连接头清洁。安装电极前，工作正常
• 手动拧紧电极 (3 Nm)！ ( 参数值仅适用于使用 Endress+Hauser 安装支架安装电极时 )
• 请遵守安装支架的 《操作手册》中的安装指南
防护等级
IP 67：
IP 68：
IP 68：
GSA 和 SSA 接头 ( 密闭接头连接 )
TOP68 接头 ( 测试条件： 1 m (3.28 ft) 水柱， 50 °C (122 °F)， 168 h )
Memosens 接头 ( 测试条件： 10 m (32.81 ft) 水柱， 25 °C (77 °F)， 45 天， 1M KCl)
过程条件
|
过程温度 |
AB 型、 AC 型： BB 型、 BC 型： |
0...135 °C (32...275 °F) |
|
|
过程压力 |
0...10 bar (0...145 psi)，液态加压， |
通过独立 KCl 加压盐罐 |
|
|
最小电导率 |
电解液，带单个隔膜： 电解液，带三个隔膜： |
min. 5 μS/cm min. 0.1 μS/cm |
|
|
pH 范围 |
" |
AB 型、 AC 型： 1...12 pH BB 型、 BC 型： 0...14 pH 小心 ! 存在电极损坏的危险 请勿在其他未指定应用场合中操作电极！ |
|
接头
CPS41
CPS41D-****A*：
CPS41D-****B*：
Pg 13.5 螺纹接头
TOP68 接头，适用于带 / 不带温度传感器的电极
16 bar (232 psi)，防爆 (Ex) 型
Pg 13.5 接头，带 KCl 电解液填充口的软管连接
TOP68 接头，适用于带 / 不带温度传感器的电极
10 bar (145 psi)，防爆 (Ex) 型
Pg 13.5 螺纹接头，适用于不带温度传感器的电极
Pg 13.5 接头，带 KCl 电解液填充口的软管连接，
适用于不带温度传感器的电极
Memosens 接头，适用于数字非接触式数据传输， 16 bar (232 psi)
Memosens 接头，带 KCl 电解液填充口的软管连接，
适用于数字非接触式数据传输， 10 bar (145 psi)
