E+H变送器CM14调试和操作

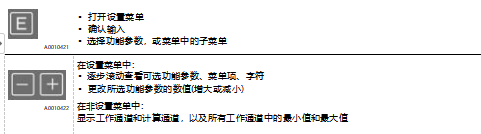

选择菜单末项“x BACK /返回”，退出菜单/子菜单。

同时按下“-”键和“+”键，并至少保持 3 s，直接退出设置，不保存更改。

5.3

5.3.1

图标

显示图标

开启保持功能(→   16)。

Max

显示最大值，

或测量通道的最大显示值。

Min

显示最小值，

或测量通道的最小显示值。

超量程错误。

不显示测量值。

在点阵显示区中，显示错误信息和测量通道名称(TAG)。

5.3.2       编辑模式中的图标

使用下列字符输入用户自定义文本：

“0...9”、“a-z”、“A-Z”、“+”、“-”、“*”、“/”、“\”、“%”、“°”、“2”、“3”、“m”、“.”、“,”、 “;”、“:”、“!”、“?”、“_”、“#”、“$”、“"”、“´”、“(’,‘)”、“~”

通过数字 0...9 和小数点输入数值。

此外，在编辑模式中还可以使用下列图标：

                     设置图标

专家设置图标

诊断图标

确认输入。

显示此图标，表示接收当前输入信息，退出编辑模式。

拒绝输入。

显示此图标，表示拒绝接收输入信息，退出编辑模式。不改变先前设置文本。

左移一个位置。

显示此图标，表示光标向左移动一个位置。

Display /显示

调节设备的显示单元：对比度、亮度、测量值显示的切换时间

Setup /设置

设备设定值

每个设定值的详细信息请参考调试章节(→   17)。

Calibration / 标定

执行传感器标定

标定功能参数的详细信息请参考标定章节。

Diagnostics / 诊断

设备信息、诊断日志、传感器信息、仿真。

参数

设置选项

说明

Contrast /对比度

1...7

缺省设置：  6

设置显示对比度。

Brightness /亮度

1...7

缺省设置：  6

设置显示屏亮度。

Display scrolling /滚动显示

0 s、3 s、 5 s、10 s

两个测量值的交替显示时间。

0 s 表示不切换显示。

参数

设置选项

说明

Current range /电流范围

4...20 mA

0...20 mA

设置电流输出的测量范围。

Out 1 0/4 mA / 0/4 mA 对应输出 1

数值 0.000…99 999

0.0 pH

模拟式输出下限值对应的数值。

数值低于下限值时，电流输出设置为饱和电流 0 / 3.8 mA。

Out 1 20 mA / 20 mA 对应输出 1

数值 0.000…99 999

12 pH

模拟式输出上限值对应的数值。

数值超出上限值时，电流输出设置为饱和电流 20.5 mA。

Out 2 0/4 mA / 0/4 mA 对应输出 2

数值–50…250 °C

0 °C

温度输入下限值对应的温度。

数值低于下限值时，电流输出设置为饱和电流 0 /3.8 mA。

参数

设置选项

说明

Out 2 20 mA / 20 mA 对应输出 2

数值–50…250 °C

100 °C

温度输入上限值对应的温度。

数值超出上限值时，电流输出设置为饱和电流 20.5 mA。

Damping main /主要值阻尼时间

0…60 s

0 s

设置输入信号的低滤通阻尼时间。

Extended setup /扩展设置

设备的高级设置，例如：继电器、限位值等。 详情请参考后续章节。

Manual hold /手动保持

Off /关、On /开

此功能用于保持电流输出和继电器输出。

参数

设置选项

说明

System /系统

常规设置

Device tag /设备位号

自定义文本

最多 16 个字符

输入设备名称(位号)。

Temp. Unit /温度单位

°C

°F

设置温度单位。

Hold release /保持结束

0…600 s

0 s

设置保持状态结束之后的设备保持时间。

Alarm delay /报警延迟时 间

0…600 s

0 s

报警输出的延迟时间。报警状态持续时间小于 报警延迟时间时，不会出现报警状态。

Input /输入

设备设置

Main value /主要值

pH

mV

数值单位。

Format /格式

None /无(仅适用于 pH)

One /一位

Two /两位

设置显示值的小数点位数。

Damping main /主要值阻 尼时间

0…60 s

0 s

设置输入信号的低滤通阻尼时间。

Temp. comp. /温度补偿

Off /关

Automatic /自动

手动

设置温度补偿。

仅当 Main value /主要值 = pH 时，显示此参 数

Temp. offset /温度偏置量

数值：  –50…250 °C

0 °C

设置温度偏置量。

仅当 Main value /主要值 = mV 时，显示此参 数

Ref. temp. /参考温度

数值：  –5.0…100 °C

25 °C

设置参考温度。

仅当 Main value /主要值 = pH 且 Temp.

comp. /温度补偿 = Manual /手动时，显示此 参数。

参数

设置选项

说明

Calib. Settings /标定设置

标定设置

Buffer 1 /标定 液 1

2.00 pH

4.00 pH

7.00 pH

9.00 pH

9.18 pH

10.00 pH

12.00 pH

标定液 1 的 pH 值。

仅当 Main value /主要值 = pH 时，显示此参 数

Buffer 2 /标定 液 2

2.00 pH

4.00 pH

7.00 pH

9.00 pH

9.18 pH

10.00 pH

12.00 pH

标定液 2 的 pH 值。

仅当 Main value /主要值 = pH 时，显示此参 数

Buffer mV /标定 液 mV

数值

100 mV

标定液的 mV 值。

仅当 Main value /主要值 = mV 时，显示此参 数

Stability crit. /稳定性标准

Delta mV /电势 差

1…10 mV

1 mV

Duration /持续 时间

10…60 s

20 s

Process check /过程检查

检查过程设置。

Function /功能

On /开、 Off /关

开启过程检查。

Inactive time / 无效时间

1…240 min

60 min

过程检查的持续时间。

Analog outputs /模拟式输出

模拟式输出设置。

Current range /电流范围

4...20 mA

0...20 mA

模拟式输出的电流范围。

Out 1 0/4 mA / 0/4 mA 对应输出 1

数值 0.000...99999

0.0 pH

模拟式输出下限值对应的数值。

Out 1 20 mA / 20 mA 对 应输出 1

数值 0.000...99999

12 pH

模拟式输出上限值对应的数值。

Out 2 0/4 mA / 0/4 mA 对应输出 2

数值–50…250 °C

0 °C

温度输入下限值对应的温度。

Out 2 20 mA / 20 mA 对 应输出 2

数值–50…250 °C

100 °C

温度输入上限值对应的温度。

Damping main value /主 要值阻尼时间

0…60 s

0 s

设置输入信号的低滤通阻尼时间。

Relay 1/2 /继电器 1/2

设置继电器输出。

参数

设置选项

说明

Function /功能

Off /关、Min limit /低限值、 Max limit 高限值、In band /  带宽内、Out band /带宽外、  Error /错误

设置继电器功能。

function /功能 = Error /错误时，不能进行其 他设置。

Assignment /设置

Main /主要值、Temp /温度

分配继电器对应的主要值或温度输入。

Set point /设定点

数值

0.0

设置限定值。

Set point 2 /设定点 2

数值

0.0

仅适用于 In band /带宽内或 Out band /带宽 外功能。

Hyst. /迟滞时间

数值

0.0

设置迟滞时间。

Delay time /延迟时间

0…60 s

0 s

设置继电器开关延迟时间。

Factory default /工厂缺省设置

将设备设置复位值工厂设置。

Please confirm /请确认

no /否、yes /是

确认复位。

参数

设置选项

说明

Current diag. /当前诊断

只读

显示当前诊断信息

Last diag. /最后一次诊断信息

只读

显示最后一条诊断信息

Diagnost logbook /诊断日志

只读

显示最后一条诊断信息

Device info /设备信息

只读

显示设备信息

Device tag /设备位号

只读

查看设备标识

Device name /设备名称

只读

显示设备名称

Serial number /序列号

只读

显示设备序列号

Order ident /订货号

只读

显示设备订货号

FW revision /固件修订版 本号

只读

显示固件版本号

参数

设置选项

说明

ENP version /电子铭牌版 本号

只读

显示电子铭牌版本号

Module ID /模块 ID

只读

显示模块 ID 号

Manufact. ID /制造商 ID

只读

显示制造商 ID

Manufact. name /制造商 名称

只读

显示制造商名称
