拆卸E+H盘装型变送器

 拆卸盘装型变送器

 拆卸已停用的变送器时，需留意拆卸对过程的影响。

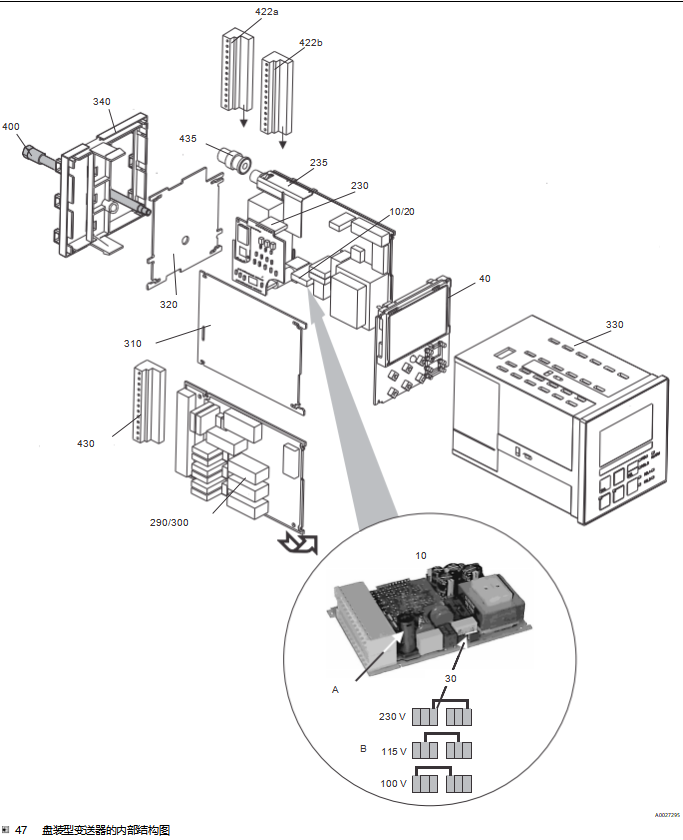

参考图号详细说明。

1.   断开变送器背板上的端子接线排(图号 422 b)，切断电源。

2.   随后，断开变送器背板上的端子接线排(图号 422 和 430，可选)。随后，拆除变送 器。

3.   按下机架固定夹(图号 340)，并从背面拆除机架。

4.   逆时针方向松开专用螺丝(图号 400)。

5.   将整个电子模块从外壳上拆卸。模块采用机械式连接方式，易于拆除：  6.   从前端简便拆除处理器/显示单元。

7.   轻轻拔出背板安装支架(图号 320)。

8.   从侧边拆除模块。

9.   参考以下说明拆除 pH/mV 变送器(图号 230)：

10.  向上折叠屏蔽板。

11.  断开连接线(pH 输入端，BNC 接头引出线)。

12.  使用老虎钳夹松间隔架。

13.  随后，从上部拆除模块。

装配步骤与拆卸步骤顺序相反。无需使用工具拧紧专用螺丝。

  拆卸现场型变送器

 拆卸已停用的变送器时，需留意拆卸对过程的影响。

参考图号详细说明。

需要使用下列工具拆卸现场型变送器：

• 标准组合螺丝刀

• 星形螺丝刀，TX 20

参考以下步骤拆卸现场型变送器：

1.   打开并拆除接线腔盖(图号 420)。

2.   断开电源接线端(图号 470)，切断变送器电源。

4.   打开显示单元外壳盖(图号 410)，拆除电子接线腔(图号 330)侧旁的排线电缆(图号 310/320)。

5.   为了拆除 CPU 模块(图号 40) ，松开显示单元盖(图号 450b)中螺丝。  6.   参考以下步骤拆除电子接线腔 (图号 330)：

7.   松开外壳基座上的螺丝(图号 450a)，反向旋转两圈。

8.   随后，向后推压整个电子接线腔，从上部拆除。

9.   松开模块卡扣，拆除模块。

10.  为了拆除安装模块 (图号 340)，拆除外壳基座上的螺丝(图号 450 c)，从上部拆除 整个模块。

11.  向上折叠屏蔽板，拆除 pH/mV 变送器(图号 230)。

12.  断开连接线(pH 输入端，BNC 接头引出线)，   使用老虎钳夹送开间隔架。 13.  随后，从上部拆除模块。

重新装配时，小心地将模块安装至接线盒的安装槽内，并使其与接线盒相吻合。

不能错误安装模块。不能操作未正确安装在电子接线腔中的模块，因为无法连接排 线电缆。

确保外壳盖密封圈完好无损，保证 IP 65 防护等级
