E+H变送器CM223/CM253的测量系统

 完整的测量系统包括：

• Liquisys M CPM223 或 CPM253 变送器

• pH 或 ORP 电极，带/不带内置温度传感器

• 浸入式安装支架、流通式安装支架或可伸缩式安装支

• pH 测量电缆(例如：CPK9)

可选：

• 延长电缆、VBA 或 VBM 接线盒

• CYY101 防护罩，适用于现场型外壳

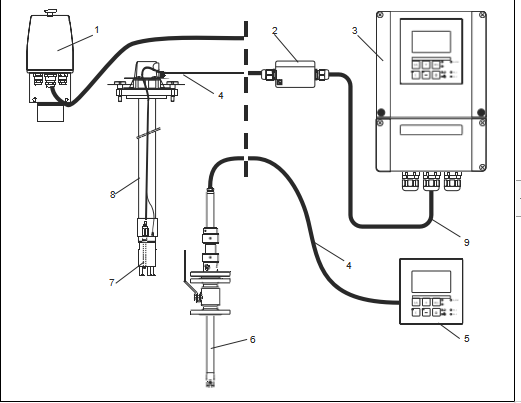

 完整的测量系统示意图

1      CPA250 流通式安装支架

2     VBA 接线盒

3      Liquisys M CPM253 变送器

4     测量电缆，例如：CPK9

5      Liquisys M CPM223 变送器

6      Cleanfit W CPA450 可伸缩式安装支架

7      电极，例如：Orbisint CPS11

8     CPA111 浸入式安装支架

9     延长电缆

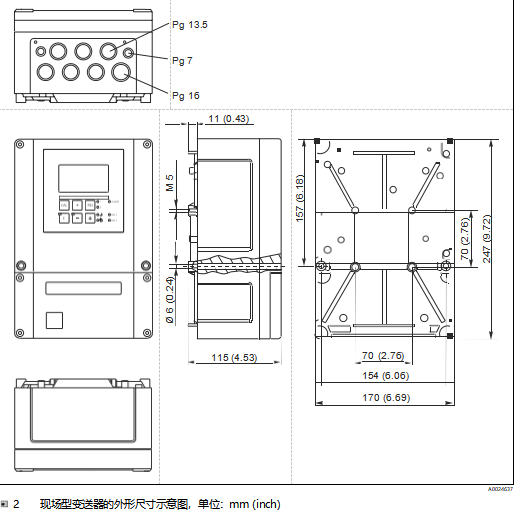

 现场型变送器

通过以下方式固定现场型变送器外壳：

• 壁式安装：使用固定螺钉固定

• 柱式安装：安装在圆形管道上

• 柱式安装：安装在方形立柱上
